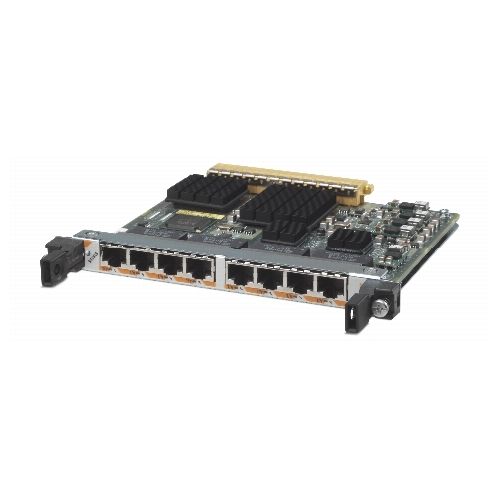

SPA-8X1FE-TX-V2= (ИСПОЛЬЗУЕТСЯ)

SPA-8X1FE-TX-V2= Технические характеристики

Совместимость продуктов

• Коммутаторы Cisco Catalyst серии 6500

• Маршрутизатор Cisco серии 7600

• Маршрутизатор Cisco серии 12000 (только 8 портов)

• Маршрутизатор Cisco XR серии 12000 (только 8 портов)

• Маршрутизатор Cisco ASR серии 1000

Плотность портов на SPA

Четыре или восемь портов Fast Ethernet

Физические интерфейсы

Кабель RJ-45 с поддержкой до 100 метров неэкранированной витой пары (UTP) или экранированной витой пары (STP) категории 5

светодиодные индикаторы

• Состояние SPA — двухцветный зеленый и желтый светодиоды кодируют состояние SPA следующим образом:

• Светодиод не горит: SPA выключен.

• Желтый светодиод: SPA включен и инициализируется.

• Зеленый светодиод: SPA включен и работает.

В дополнение к светодиодному индикатору состояния SPA также имеют двухцветный светодиодный индикатор, предназначенный для каждого порта, для индикации состояния порта. Зеленый и желтый светодиоды кодируют состояние порта следующим образом:

• Светодиод не горит: порт не активирован программным обеспечением.

• Желтый светодиод: порт активирован программно, но есть проблема с каналом Ethernet.

• Зеленый светодиод: порт активирован программным обеспечением и имеется действующее соединение Ethernet.

Особенности и функции

• Автосогласование с автоопределением режимов 10/100 Мбит/с

• Работа в полнодуплексном и полудуплексном режимах

• Завершение VLAN 802.1Q

• Завершение 802.1ad QinQ (обработка VLAN с накоплением)

• Поддержка Jumbo-кадров (9188 байт)

• Поддержка интерактивной вставки и удаления (OIR) под управлением интерфейса командной строки (CLI).

• Управление потоком 802.3x

• Блок данных протокола моста (BPDU), фильтрация протоколов Cisco Discovery и VLAN Trunking Protocol (VTP).

• Туннелирование протокола уровня 2 (BPDU, Cisco Discovery Protocol и VTP).

• Список доступа уровня 2 (фильтрация на основе MAC-адресов)

• До 8000 VLAN на SPA и ограничение в 4000 VLAN на порт для 802.1q

• До 5000 записей учета MAC-адресов на SPA (учет MAC-адресов источника на входе и учет MAC-адресов назначения на выходе)

• До 2000 записей MAC-адресов для фильтрации MAC-адресов назначения на SPA и до 1000 записей фильтрации MAC-адресов на порт

• Счетчики байтов и пакетов для каждого порта для отброшенных политик; переподписка падает; ошибка циклической проверки избыточности (CRC) отбрасывается; размеры пакетов; и одноадресные, многоадресные и широковещательные пакеты

• Счетчики байтов и пакетов для каждой сети VLAN для отброшенных политик; переподписка падает; и одноадресные, многоадресные и широковещательные пакеты

• Счетчики байтов для каждого порта для хороших байтов и потерянных байтов

Другие поддерживаемые функции программного обеспечения:

• Ethernet через многопротокольную коммутацию по меткам (EoMPLS)

• Качество обслуживания

• Протокол маршрутизатора с горячим резервированием (HSRP)

• Протокол резервирования виртуального маршрутизатора (VRRP)

Управление сетью

Управление сетью:

• Интерфейс командной строки хост-системы

• Простой протокол управления сетью (SNMP)

MIB, связанные с инвентаризацией и управлением активами:

• Entity-MIB (RFC 2737)

• Cisco-entity-asset-MIB

Управление неисправностями:

• Cisco-entity-field-replaceable unit (FRU)-control-MIB

• Cisco-entity-alarm-MIB

• Cisco-entity-sensor-MIB

Управление физическим интерфейсом:

• IF-MIB

• Etherlike-MIB (RFC 2665)

Другие MIB:

• Удаленный мониторинг (RMON)-MIB (RFC 1757)

• QoS-MIB на основе класса Cisco

• MIB, связанные с MPLS

• MIB/RMON Ethernet

Надежность и доступность

OIR SPA в рамках SIP

Физические характеристики

• Вес: 0,75 фунта (0,34 кг)

• Высота: 0,8 дюйма (2,03 см) (одинарная высота)

• Ширина: 6,75 дюйма (17,15 см)

• Глубина: 7,28 дюйма (18,49 см)

Власть

• 8-портовый FE SPA: 16,2 Вт

Экологические характеристики

• Температура хранения: от -38 до 150°F (от -40 до 70°C)

• Рабочая температура, номинальная: от 32 до 104°F (от 0 до 40°C)

• Рабочая температура, кратковременно: от 32 до 131°F (от 0 до 55°C)

• Относительная влажность при хранении: относительная влажность от 5 до 95 %.

• Рабочая влажность, номинальная: от 5 до 85 % относительной влажности

• Влажность при эксплуатации, кратковременно: относительная влажность от 5 до 90 %.

• Рабочая высота: от -60 до 4000 метров

Соответствие и одобрения агентства

Безопасность

• UL 60950-1

• CSA C22 № 60950-1

• ЕН 60950-1

• МЭК 60950-1

• AS/NZS 60950

• ЕН 60825-1

• ЕН 60825-2

• 21 CRF 1040

ЭМС

• FCC, часть 15, класс A

• ICES 003-Класс А

• СИСПР 22 Класс А

• EN 55022 Класс А

• EN 300386 Класс А

• AS/NRZ класс А

• VCCI-класс А

• EN 50082-1/EN 6100-6-1

• ЕН 55024

• BSMI Класс А

• IEC/EN61000-3-2 Гармоники линии электропередачи

• IEC/EN61000-3-3 Колебания напряжения и мерцание

• IEC/EN61000-4-2 Устойчивость к электростатическому разряду (контакт 8 кВ, воздух 15 кВ)

• IEC/EN61000-4-3 Устойчивость к излучению (10 В/м)

• IEC/EN61000-4-4 Устойчивость к быстрым переходным процессам (мощность 2 кВ, сигнал 1 кВ)

• Порт перенапряжения переменного тока IEC/EN61000-4-5 (4 кВ CM, 2 кВ DM)

• Порт сигнала перенапряжения IEC/EN61000-4-5 (1 кВ внутри помещения, 2 кВ снаружи)

• Порт перенапряжения постоянного тока IEC/EN61000-4-5 (1 кВ)

• IEC/EN61000-4-6 Устойчивость к кондуктивным помехам (10 В среднеквадратичного значения)

• IEC/EN61000-4-8 Устойчивость к магнитному полю промышленной частоты (30 А/м)

• IEC/EN61000-4-11 Падения напряжения, кратковременные прерывания и колебания напряжения

Телеком

• IEEE 802.3

Отраслевые стандарты

SPA Cisco Fast Ethernet разработаны с учетом следующих требований (некоторые квалификации в настоящее время находятся в процессе):

• SR-3580 — Стандарты построения сетевого оборудования (NEBS): уровни критериев (соответствие уровню 3)

• GR-63-CORE-NEBS: физическая защита

• GR-1089-CORE-NEBS ЭМС и безопасность
