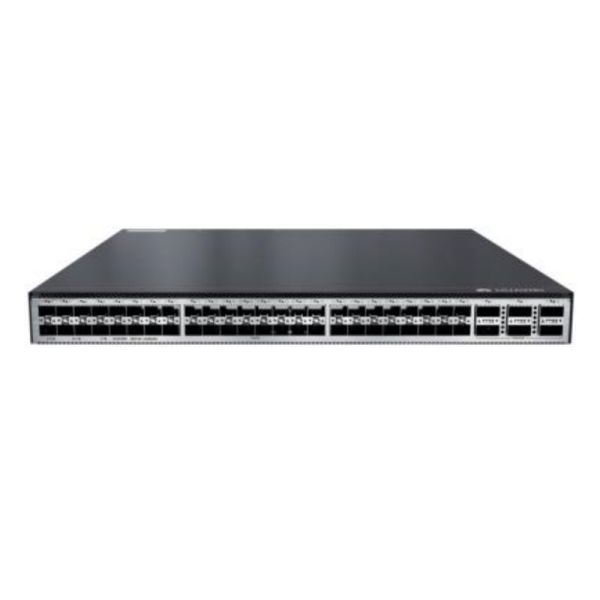

S6730-H48X6C

Spécification S6730-H48X6C

Ports fixes

48 x 10 Go SFP+, 6 x 40/100 Go QSFP28

Dimensions (L x P x H)

442 mm x 420 mm x 43,6 mm

Hauteur du châssis(U)

1U

Tension d'entrée

je

• Alimentation CA

- Tension AC nominale : 100 V à 240 V AC ; 50/60Hz

- Max. Tension CA : 90 V à 290 V CA ; 45 – 65 Hz

• Courant continu

- Tension CC nominale : – 48 V ～– 60 V

- Max. Tension CC : -38,4 V CC ～ -72 V CC

Courant d'entrée

CA 600 W : 8 A maximum

CC 1000W : 30A maximum

Consommation électrique maximale

274W

Consommation d'énergie minimale

97W

Température de fonctionnement

• 0 – 1800 m d'altitude : -5 ° C à 45 ° C

• 1800 – 5000 m d'altitude : La température de fonctionnement diminue de 1 ° C chaque fois que l'altitude augmente de 220 m.

Température de stockage

-40-70 ℃

Altitude de fonctionnement

5000 mètres

Bruit (pression acoustique à température normale)

65dB(A)

Spécification de protection contre les surtensions

Interface d'alimentation AC : mode différentiel : ± 6kV : mode commun : ± 6kV

Interface d'alimentation CC : mode différentiel : ± 2kV : mode commun : ± 4kV

Type d'alimentation

Alimentation CA 600 W

Alimentation CC 1000 W

Humidité relative

5% à 95% (sans condensation)

Ventilateurs

4, les modules de ventilateur sont enfichables

Dissipation de la chaleur

Dissipation thermique avec ventilateur, réglage intelligent de la vitesse du ventilateur

MAC

Jusqu'à 384 000 entrées d'adresses MAC

Conformité aux normes IEEE 802.1d

Apprentissage et vieillissement des adresses MAC

Entrées d'adresses MAC statiques, dynamiques et blackhole

Filtrage de paquets basé sur les adresses MAC sources

VLAN

VLAN 4K

VLAN invités et VLAN vocaux

GVRP

VLAN MUX

Attribution VLAN basée sur les adresses MAC, les protocoles, les sous-réseaux IP, les politiques et les ports

Mappage VLAN

ARP

ARP statique

ARP dynamique

Routage IP

Routes statiques, RIP v1/2, RIPng, OSPF, OSPFv3, IS-IS, IS-ISv6, BGP, BGP4+, ECMP, politique de routage

Jusqu'à 256 000 entrées FIBv4

Jusqu'à 80 000 entrées FIBv6

Interopérabilité

Spanning Tree basé sur VLAN (VBST), fonctionnant avec PVST, PVST+ et RPVST

Protocole de négociation de type lien (LNP), similaire au DTP

VLAN Central Management Protocol (VCMP), similaire à VTP

Services sans fil

Contrôle d'accès AP, gestion de domaine AP et gestion de modèle de configuration AP

Gestion radio, configuration statique unifiée et gestion centralisée dynamique

Services de base WLAN, QoS, sécurité et gestion des utilisateurs

CAPWAP, emplacement des balises/terminaux et analyse du spectre

Protection de boucle Ethernet

Topologie en anneau RRPP et multi-instance RRPP

Topologie arborescente Smart Link et multi-instance Smart Link, offrant une protection de niveau milliseconde

basculement

SEP

ERPS (G.8032)

BFD pour OSPF, BFD pour IS-IS, BFD pour VRRP et BFD pour PIM

STP (IEEE 802.1d), RSTP (IEEE 802.1w) et MSTP (IEEE 802.1s)

Protection BPDU, protection racine et protection de boucle

MPLS

MPLS L3VPN

MPLS L2VPN (VPWS/VPLS)

MPLS-TE

Qualité de service MPLS

Fonctionnalités IPv6

Découverte du voisin (ND)

PMTU

Ping IPv6, Tracert IPv6, Telnet IPv6

ACL basées sur les adresses IPv6 source, les adresses IPv6 de destination, les ports de couche 4 ou les types de protocole

Surveillance de la découverte des auditeurs multidiffusion (MLDv1/v2)

Adresses IPv6 configurées pour les sous-interfaces, VRRP6, DHCPv6 et L3VPN

Multidiffusion

Surveillance IGMP v1/v2/v3 et congé rapide IGMP

Transfert multicast dans un VLAN et réplication multicast entre VLAN

Équilibrage de charge multidiffusion entre les ports membres d'un tronc

Multidiffusion contrôlable

Statistiques de trafic multicast basées sur les ports

IGMP v1/v2/v3, PIM-SM, PIM-DM et PIM-SSM

MSDP

VPN multidiffusion

Qualité de service/ACL

Limitation du débit dans les directions entrantes et sortantes d'un port

Redirection de paquets

Régulation du trafic basée sur les ports et CAR tricolore à deux taux

Huit files d'attente sur chaque port

Algorithmes de planification de file d'attente DRR, SP et DRR+SP

WRED

Re-marquage des champs 802.1p et DSCP des paquets

Filtrage des paquets de la couche 2 à la couche 4, filtrant les trames invalides en fonction de l'adresse MAC source,

adresse MAC de destination, adresse IP source, adresse IP de destination, source/destination TCP/UDP

numéro de port, type de protocole et ID VLAN

Limitation et mise en forme du débit basé sur la file d'attente sur les ports

Sécurité

Gestion hiérarchique des utilisateurs et protection par mot de passe

Défense contre les attaques DoS, défense contre les attaques ARP et défense contre les attaques ICMP

Liaison de l'adresse IP, de l'adresse MAC, du numéro de port et de l'ID VLAN

Isolation des ports, sécurité des ports et MAC collant

Transfert forcé MAC (MFF)

Entrées d'adresse MAC Blackhole

Limite du nombre d'adresses MAC apprises

Authentification IEEE 802.1X et limitation du nombre d'utilisateurs sur un port

Authentification AAA, authentification RADIUS et authentification HWTACACS

CNA

SSH V2.0

HTTPS

Protection du processeur

Liste noire et liste blanche

Traçage de la source d'attaque et punition pour les paquets IPv6 tels que les paquets ND, DHCPv6 et MLD

IPSec pour le chiffrement des paquets de gestion

CEA

Tromperie

Fiabilité

LACP

E-Tronc

OAM Ethernet (IEEE 802.3ah et IEEE 802.1ag)

UIT-Y.1731

DLDP

LLDP

BFD pour BGP, BFD pour IS-IS, BFD pour OSPF, BFD pour les routes statiques

VXLAN

Fonctions VXLAN, passerelles VXLAN L2 et L3, BGP EVPN

Configuration VXLAN à l'aide de NETCONF/YANG

SVF

Agir en tant que nœud parent pour virtualiser verticalement les commutateurs de liaison descendante et les points d'accès comme un seul périphérique pour

gestion

Architecture client à deux couches

Les AS peuvent être configurés indépendamment. Les services non pris en charge par les modèles peuvent être configurés sur

le nœud parent.

Appareils tiers autorisés entre le parent SVF et les clients

iPCA

Marquage des paquets de service pour obtenir le taux de perte de paquets et le nombre de paquets perdus en temps réel

Mesure du nombre de paquets perdus et du taux de perte de paquets sur les réseaux et les appareils

Gestion et entretien

Gestion basée sur le cloud

Test de câble virtuel

SNMP v1/v2c/v3

RMON

NMS basé sur le Web

Journaux système et alarmes de différentes gravités

GVRP

VLAN MUX

NetStream

Télémétrie
