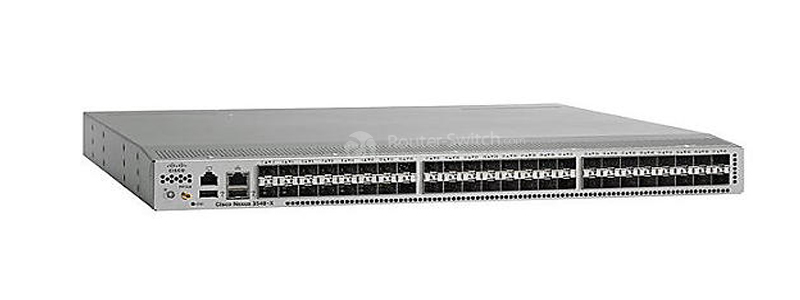

N3K-C3524P-10GX

Спецификация N3K-C3524P-10GX

Физический

● 24 фиксированных порта SFP+ (1 или 10 Гбит/с); расширяемый до 48 портов

● Двойные резервные блоки питания с возможностью горячей замены

● Четыре отдельных резервных вентилятора с возможностью горячей замены.

● Один порт синхронизации 1-PPS с разъемом QuickConnect типа RF1.0/2.3*

● Один порт управления 10/100/1000 Мбит/с

● Один последовательный консольный порт RS-232.

● Два USB-порта

● Индикатор локатора

● Светодиодная кнопка локатора

Производительность

● Коммутационная способность 480 Гбит/с

● Скорость пересылки 360 миллионов пакетов в секунду.

● Линейная пропускная способность (уровень 2 и уровень 3) на всех портах

● Настраиваемые MTU до 9216 байт (Jumbo-кадры)

Типичная рабочая мощность

● 102 Вт

Максимальная мощность

● 193 Вт

Типичное тепловыделение

● 348 БТЕ в час

Максимальное тепловыделение

● 658 БТЕ в час

Технические характеристики оборудования

Режим

Нормальный режим

Режим деформации

Аппаратные таблицы и масштабируемость

Количество MAC-адресов

64000

8000

Количество одноадресных маршрутов IPv4

24000

4000

Количество хостов IPv4

64000

8000

Количество многоадресных маршрутов IPv4

8000

8000

Количество VLAN

4096

Количество записей ACL

4096

Количество экземпляров связующего дерева

Протокол быстрого связующего дерева (RSTP): 512

Протокол множественного связующего дерева (MST): 64

Количество EtherChannels

24

Количество портов на EtherChannel

24

Размер буфера

6 МБ совместно используются 16 портами; всего 18 МБ

Загрузочная флэш-память

2 ГБ (модели 3524P и 3548P)

4 ГБ (модели 3524X и 3548X)

Власть

Количество источников питания

2 (избыточный)

Типы блоков питания

● AC (прямой и обратный поток воздуха)

● DC (прямой и обратный поток воздуха)

Входное напряжение

от 100 до 240 В переменного тока

Частота

от 50 до 60 Гц

Эффективность источника питания

от 89 до 91% при 220 В

Охлаждение

Схемы прямого и обратного обдува

● Прямой поток воздуха: выпуск на сторону портов (воздух поступает через кассету вентиляторов и блоки питания и выходит через порты).

● Обратный воздушный поток: забор со стороны портов (воздух поступает через порты и выходит через кассету вентиляторов и блоки питания).

Четыре отдельных вентилятора с возможностью «горячей» замены (3+1 с резервированием)

Среда

Размеры (высота х ширина х глубина)

1,72 х 17,3 х 18,38 дюйма (4,36 х 43,9 х 46,7 см)

Масса

17,4 фунта (7,9 кг)

Рабочая Температура

от 32 до 104 ° F (от 0 до 40 ° C)

Температура хранения

от -40 до 158°F (от -40 до 70°C)

Относительная влажность (рабочая)

● от 10 до 85 % без конденсации

● До 5 дней при максимальной (85%) влажности

● Рекомендовать среду центра обработки данных ASHRAE.

Относительная влажность (нерабочая)

от 5 до 95 % без конденсации

Высота

от 0 до 10 000 футов (от 0 до 3000 м)

Среднее время наработки на отказ (MTBF)

317 030 часов

Особенности программного обеспечения

Слой 2

● Порты коммутатора уровня 2 и магистрали VLAN

● Инкапсуляция VLAN IEEE 802.1Q

● Поддержка до 4096 сетей VLAN.

● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (совместимость с IEEE 802.1w)

● MSTP (IEEE 802.1s): 64 экземпляра

● Связующее дерево PortFast

● Защита корня связующего дерева

● Spanning Tree Bridge Assurance

● Технология Cisco EtherChannel (до 24 портов на EtherChannel)

● LACP: IEEE 802.3ad, IEEE 802.1ax

● Расширенное хеширование PortChannel на основе информации уровней 2, 3 и 4.

● Jumbo-кадры на всех портах (до 9216 байт)

● Контроль шторма (многоадресная и широковещательная рассылка)

● Управление потоком на уровне канала (IEEE 802.3x)

● виртуальный ПК

Слой 3

● Интерфейсы уровня 3: маршрутизируемые порты на интерфейсах, виртуальные интерфейсы коммутатора (SVI), каналы портов и субинтерфейсы (всего: 1024)

● 24-канальная равноценная многопутевость (ECMP)

● 4096 записей ACL

● Протоколы маршрутизации: Static, RIPv2, EIGRP, OSPF и BGP.

● HSRP и VRRP

● ACL: маршрутизируемый ACL с параметрами уровня 3 и 4 для согласования входящих и исходящих ACL.

● VRF: VRF-Lite (IP VPN), одноадресная передача с поддержкой VRF (BGP, OSPF и RIP) и многоадресная рассылка с поддержкой VRF.

● Утечка маршрута VRF

● Поддержка кадров Jumbo (до 9216 байт)

Мультикаст

● Многоадресная рассылка: PIMv2, разреженный режим PIM (PIM-SM), SSM и BiDir.

● Маршрутизатор Bootstrap (BSR), Auto-RP и Static RP

● MSDP и Anycast RP

● Протокол управления группами Интернета (IGMP), версии 2 и 3.

Безопасность

● Входящие списки управления доступом (стандартные и расширенные) в сети Ethernet.

● Стандартные и расширенные списки управления доступом уровней 3–4 включают IPv4, протокол управляющих сообщений Интернета (ICMP), TCP и протокол пользовательских дейтаграмм (UDP).

● ACL на основе VLAN (VACL)

● ACL на основе портов (PACL)

● Именованные ACL

● ACL на виртуальных терминалах (VTY)

● Ретранслятор протокола динамической конфигурации хоста (DHCP)

● Применение политик уровня управления (CoPP)

Брокер данных Cisco Nexus

● Поддержка топологии для объединения ответвлений и SPAN.

● Балансировка нагрузки трафика для нескольких инструментов мониторинга.

● Отметка времени с использованием PTP

● Усечение пакетов

● Фильтрация трафика на основе информации заголовков уровней с 1 по 4.

● Репликация трафика и перенаправление на несколько инструментов мониторинга.

● Надежный RBAC

● API Northbound Representational State Transfer (REST) для поддержки всех возможностей программирования.

Управление

● Автоматическая инициализация при включении питания (POAP)

● Python-скрипты

● Управление коммутатором с использованием портов управления 10/100/1000 Мбит/с или консольных портов.

● Консоль на основе интерфейса командной строки для подробного внешнего управления

● Внутриполосное управление коммутатором

● Индикаторы локатора и маяка

● Откат конфигурации

● SSHv2

● Телнет

● ААА

● ААА с RBAC

● РАДИУС

● ТАКАКС+

● Системный журнал

● Встроенный анализатор пакетов

● SNMP v1, v2 и v3

● Расширенная поддержка SNMP MIB.

● Поддержка XML (NETCONF)

● Удаленный мониторинг (RMON)

● Advanced Encryption Standard (AES) для трафика управления

● Единое имя пользователя и пароль для интерфейса командной строки и SNMP.

● Протокол проверки подлинности Microsoft Challenge Handshake (MS-CHAP)

● Цифровые сертификаты для управления между коммутатором и сервером RADIUS.

● Версии 1 и 2 протокола обнаружения Cisco.

● RBAC

● SPAN на физическом, PortChannel и VLAN

● ERSPAN версии 2 и 3

● Счетчики входящих и исходящих пакетов на каждый интерфейс

● Протокол сетевого времени (NTP)

● Cisco ОМС

● Комплексные диагностические тесты при загрузке

● Cisco Call Home

● Cisco DCNM

● Активный мониторинг буфера

● Граничные часы PTP (IEEE 1588)

Управление и поддержка стандартов

поддержка MIB

Общие MIB

● SNMPv2-СМИ

● СИСКО-СМИ

● SNMPv2-TM

● SNMPv2-ТС

● IANA-АДРЕС-СЕМЕЙНЫЕ-НОМЕРА-MIB

● IANAifType-MIB

● IANAiprouteпротокол-MIB

● HCNUM-ТС

● СИСКО-ТС

● SNMPv2-MIB

● SNMP-СООБЩЕСТВО-MIB

● SNMP-СТРУКТУРА-MIB

● SNMP-УВЕДОМЛЕНИЕ-MIB

● SNMP-ЦЕЛЬ-MIB

● SNMP-ПОЛЬЗОВАТЕЛЬСКИЙ-SM-MIB

● SNMP-VIEW-BASED-ACM-MIB

● CISCO-SNMP-VACM-EXT-MIB

MIB Ethernet

● CISCO-VLAN-ЧЛЕНСТВО-MIB

MIB конфигурации

● СУЩНОСТЬ-MIB

● IF-MIB

● CISCO-ENTITY-EXT-MIB

● CISCO-ENTITY-FRU-CONTROL-MIB

● CISCO-ENTITY-SENSOR-MIB

● CISCO-СИСТЕМА-MIB

● CISCO-SYSTEM-EXT-MIB

● CISCO-IP-IF-MIB

● CISCO-IF-EXTENSION-MIB

● CISCO-NTP-MIB

● CISCO-IMAGE-MIB

● CISCO-IMAGE-UPGRADE-MIB

Мониторинг MIB

● УВЕДОМЛЕНИЕ-ЖУРНАЛ-MIB

● CISCO-SYSLOG-EXT-MIB

● CISCO-ПРОЦЕСС-MIB

● RMON-MIB

● CISCO-RMON-CONFIG-MIB

● CISCO-HC-ALARM-MIB

MIB безопасности

● CISCO-AAA-СЕРВЕР-MIB

● CISCO-AAA-СЕРВЕР-EXT-MIB

● CISCO-ОБЩИЕ РОЛИ-MIB

● CISCO-COMMON-MGMT-MIB

● CISCO-SECURE-SHELL-MIB

Разное MIB

● CISCO-ЛИЦЕНЗИЯ-MGR-MIB

● CISCO-FEATURE-CONTROL-MIB

● CISCO-CDP-MIB

● CISCO-RF-MIB

Уровень 3 и MIB маршрутизации

● UDP-MIB

● TCP-MIB

● OSPF-MIB

● OSPF-TRAP-MIB

● BGP4-MIB

● CISCO-HSRP-MIB

● ПИМ-МИБ

Стандарты

● IEEE 802.1D: протокол связующего дерева

● IEEE 802.1p: приоритизация CoS

● IEEE 802.1Q: Маркировка VLAN

● IEEE 802.1s: Несколько экземпляров VLAN протокола связующего дерева

● IEEE 802.1w: быстрая реконфигурация протокола связующего дерева

● IEEE 802.3z: гигабитный Ethernet

● IEEE 802.3ad: протокол управления объединением каналов (LACP).

● IEEE 802.1ax: протокол управления объединением каналов (LACP)

● IEEE 802.3ae: 10-гигабитный Ethernet

● IEEE 802.3ba: 40-гигабитный Ethernet

● IEEE 802.1ab: LLDP

RFC

BGP

● RFC 1997: атрибут сообщества BGP.

● RFC 2385: Защита сеансов BGP с помощью опции подписи TCP MD5.

● RFC 2439: Демпфирование флэп-маршрутов BGP.

● RFC 2519: платформа для объединения междоменных маршрутов.

● RFC 2545: использование многопротокольных расширений BGPv4.

● RFC 2858: Многопротокольные расширения для BGPv4.

● RFC 3065: Конфедерации автономных систем для BGP.

● RFC 3392: Объявление возможностей с помощью BGPv4.

● RFC 4271: BGPv4

● RFC 4273: BGPv4 MIB: определения управляемых объектов для BGPv4.

● RFC 4456: Отражение маршрута BGP.

● RFC 4486: Подкоды для сообщения уведомления о прекращении BGP

● RFC 4724: Механизм плавного перезапуска для BGP.

● RFC 4893: Поддержка BGP четырехоктетного пространства номеров AS.

OSPF

● RFC 2328: OSPF, версия 2.

● 8431RFC 3101: опция OSPF Not-So-Stubby-Area (NSSA)

● RFC 3137: объявление маршрутизатора-заглушки OSPF.

● RFC 3509: Альтернативные реализации пограничных маршрутизаторов области OSPF.

● RFC 3623: Мягкий перезапуск OSPF

● RFC 4750: MIB OSPF версии 2.

РВАТЬ

● RFC1724: Расширение MIB RIPv2.

● RFC 2082: Аутентификация RIPv2 MD5

● RFC 2453: RIP версии 2

● IP-услуги

● RFC 768: Протокол пользовательских дейтаграмм (UDP)

● RFC 783: Упрощенный протокол передачи файлов (TFTP)

● RFC 791: IP

● RFC 792: Интернет-протокол управляющих сообщений (ICMP).

● RFC 793: TCP

● RFC 826: ARP

● RFC 854: Telnet

● RFC 959: FTP

● RFC 1027: прокси-ARP

● RFC 1305: Протокол сетевого времени (NTP), версия 3.

● RFC 1519: Бесклассовая междоменная маршрутизация (CIDR)

● RFC 1542: ретрансляция BootP

● RFC 1591: Клиент системы доменных имен (DNS)

● RFC 1812: маршрутизаторы IPv4.

● RFC 2131: помощник DHCP

● RFC 2338: VRRP

IP-мультикаст

● RFC 2236: протокол управления интернет-группами, версия 2.

● RFC 3376: Протокол управления группами Интернета, версия 3.

● RFC 3446: Механизм Anycast Rendezvous Point с использованием PIM и MSDP

● RFC 3569: Обзор SSM

● RFC 3618: Протокол обнаружения источника многоадресной рассылки (MSDP)

● RFC 4601: Независимая от протокола многоадресная рассылка — разреженный режим (PIM-SM): Спецификация протокола (пересмотренная)

● RFC 4607: Многоадресная рассылка по IP для конкретного источника

● RFC 4610: Anycast-RP с использованием PIM

● RFC 5015: PIM BiDir

● RFC 5132: MIB многоадресной рассылки IP
