N3K-C3524P-10G

Спецификация N3K-C3524P-10G

Номер продукта

N3K-C3524P-10G

Описание продукта

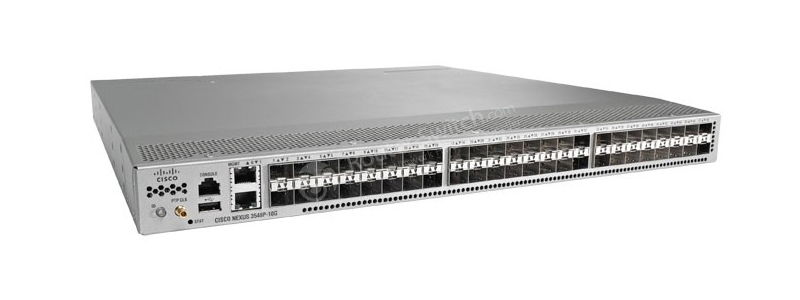

Коммутатор Cisco Nexus N3K-C3524P-10G уровня 2 и уровня 3 — 24 x 10G SFP+ активных портов Ethernet — сверхмалая задержка — управляемый

Физический

● 24 фиксированных порта SFP+ (1 или 10 Гбит/с); расширяемый до 48 портов

● Двойные резервные блоки питания с возможностью горячей замены

● Четыре отдельных резервных вентилятора с возможностью горячей замены.

● Один порт синхронизации 1-PPS с разъемом QuickConnect типа RF1.0/2.3*

● Два порта управления 10/100/1000 Мбит/с

● Один последовательный консольный порт RS-232.

● Один USB-порт

● Индикатор локатора

● Светодиодная кнопка локатора

Производительность

● Коммутационная способность 480 Гбит/с

● Скорость пересылки 360 миллионов пакетов в секунду.

● Линейная пропускная способность (уровень 2 и уровень 3) на всех портах

● Настраиваемые MTU до 9216 байт (Jumbo-кадры)

Типичная рабочая мощность

● 142 Вт

Максимальная мощность

● 245 Вт

Типичное тепловыделение

● 484 БТЕ в час

Максимальное тепловыделение

● 835 БТЕ в час

Режим

Нормальный режим

Режим деформации

Количество MAC-адресов

64000

8000

Количество одноадресных маршрутов IPv4

24000

4000

Количество хостов IPv4

64000

8000

Количество многоадресных маршрутов IPv4

8000

8000

Количество VLAN

4096

Количество записей ACL

4096

Количество экземпляров связующего дерева

Протокол быстрого связующего дерева (RSTP): 512

Протокол множественного связующего дерева (MST): 64

Количество EtherChannels

24

Количество портов на EtherChannel

24

Размер буфера

6 МБ совместно используются 16 портами; всего 18 МБ

Загрузочная флэш-память

2 ГБ (модели 3524P и 3548P)

4 ГБ (модели 3524X и 3548X)

Власть

Количество источников питания

2 (избыточный)

Типы блоков питания

● AC (прямой и обратный поток воздуха)

● DC (прямой и обратный поток воздуха)

Входное напряжение

от 100 до 240 В переменного тока

Частота

от 50 до 60 Гц

Эффективность источника питания

от 89 до 91% при 220 В

Охлаждение

Схемы прямого и обратного обдува

● Прямой поток воздуха: выпуск на сторону портов (воздух поступает через кассету вентиляторов и блоки питания и выходит через порты).

● Обратный воздушный поток: забор со стороны портов (воздух поступает через порты и выходит через кассету вентиляторов и блоки питания).

Четыре отдельных вентилятора с возможностью «горячей» замены (3+1 с резервированием)

Среда

Размеры (высота х ширина х глубина)

1,72 х 17,3 х 18,38 дюйма (4,36 х 43,9 х 46,7 см)

Масса

17,4 фунта (7,9 кг)

Рабочая Температура

от 32 до 104 ° F (от 0 до 40 ° C)

Температура хранения

от -40 до 158°F (от -40 до 70°C)

Относительная влажность (рабочая)

● от 10 до 85 % без конденсации

● До 5 дней при максимальной (85%) влажности

● Рекомендовать среду центра обработки данных ASHRAE.

Относительная влажность (нерабочая)

от 5 до 95 % без конденсации

Высота

от 0 до 10 000 футов (от 0 до 3000 м)
