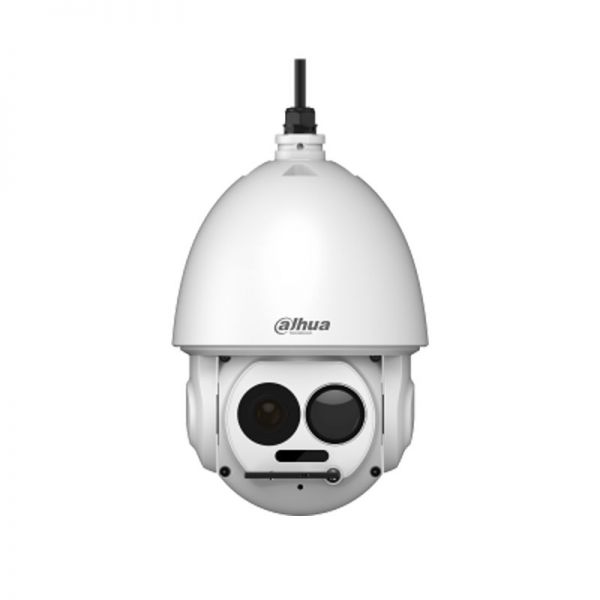

ТПК-SD8421-T

Термальный

Тип детектора

Неохлаждаемый детектор в фокальной плоскости на основе оксида ванадия

Эффективные пиксели

400 × 300

Шаг пикселя

17 мкм

Спектральный диапазон

8 мкм–14 мкм

Термическая чувствительность (NETD)

≤40 мК

Фокусное расстояние

7,5 мм; 13 мм; 25 мм

Поле зрения

7,5 мм: по горизонтали: 53,7°, по вертикали: 39,7°

13 мм: по горизонтали: 30°, по вертикали: 22,6°

25 мм: по горизонтали: 15,5°, по вертикали: 11,6°

Диафрагма

F1.0

Дистанция DRI

На основе

ссылка:

человек

(1,8 м × 0,5 м)

транспортное средство

(4 м × 1,4 м)

Объектив

Обнаружение

Признание

Идентификация

7,5 мм

Транспортное средство: 558 м (1830,71 фута)

Человек: 221 м (725,07 фута)

Автомобиль: 147 м

(482,28 фута)

Человек: 57 м

(187,01 фута)

Автомобиль: 74 м

(242,78 фута)

Человек: 28 м

(91,86 фута)

13 мм

Автомобиль: 1020 м

(3346,47 футов)

Человек: 382 м (1253,28 фута)

Транспортное средство: 255 м (836,61 фута)

Человек: 98 м

(321,52 фута)

Автомобиль: 127 м

(416,67 футов)

Человек: 49 м

(160,76 футов)

25 мм

Транспортное средство: 1961 м (6433,73 фута)

Человек: 735 м (2411,42 фута)

Транспортное средство: 490 м (1607,61 фута)

Человек: 189 м (620,08 футов)

Автомобиль: 245 м

(803,81 фута)

Человек: 95 м

(311,68 футов)

Улучшение цифровой детализации (DDE)

Да

Стабилизация теплового изображения

Электронная стабилизация изображения

АРУ

Авто; руководство

Подавление шума

2D NR; 3D NR

Переворот изображения

180°

Цветовые палитры

Можно выбрать 18 цветовых режимов, таких как Whitehot/Blackhot/Ironrow/Icefire.

Температура

Диапазон измерений

Низкотемпературный режим:

от -20°C (-4°F) до +150°C (302°F)

Высокотемпературный режим:

от 0°C (34°F) до +550°C (1022°F)

Точность температуры

Макс. (±2°C, ±2%)

Рабочая температура: от -20°C (-4°F) до +60°C (140°F)

Температурный режим

Место: 12

Линия: 12

Площадь: 12

Поддержка 12 правил одновременно

Видимый

Датчик изображений

1/2,8 дюйма CMOS

Макс. Разрешение

1920 × 1080

Горизонтальное определение

≥1083ТВЛ

Видимые эффективные пиксели

2 МП

Мин. Освещение

Цвет: 0,005 люкс при F1,6

Черно-белое: (ИК выкл.) 0,00051 люкс при F1,6;

(ИК включен) 0 люкс

АРУ

Авто; руководство

Подавление шума

2D NR; 3D NR

Отношение сигнал/шум

≥ 55 дБ

Баланс белого

Авто/ручной/в помещении/на открытом воздухе/отслеживание/натриевая лампа/уличный фонарь/натуральный

Видимая стабилизация изображения

Электронная стабилизация изображения

Скорость электронного затвора

1/30000с–1с

BLC

Да

WDR

Да

КВУ

Да

Цифровое увеличение

16×

День Ночь

Авто (ICR); цвет/ч/б

Переворот изображения

180°

Компенсация экспозиции

Да

Ирис

Авто

Режим фокусировки

Авто; полуавтоматический; руководство

Фокусное расстояние

3,95–177,7 мм

Скорость масштабирования

Около 4 с

Поле зрения

По горизонтали: 65,66°–1,88°;

по вертикали: 29,4°–1,09°;

Диагональ: 73,1°–2,13°

ДОРИ Расстояние

D: 2345 м (7694 фута);

О: 938 м (3077 футов);

Р: 469 м (1539 футов);

I: 234 м (768 футов)

Близкое расстояние фокусировки

1 м (39,37 дюйма)–10 м (393,7 дюйма)

Оптический зум

45×

Диафрагма

F1.6–F4.95

Тип заполняющего света

ИК-свет

ИК-включение/выключение

Авто; руководство

ИК расстояние

≥100 м

ИК-поле зрения

45° для 2 ИК-ламп, 15° для 2 ИК-ламп

Аудио и видео

Сжатие видео

Н.265; Н.264; Н.264Н; Н.264Б; MJPEG

Разрешение

Термальный:

Основной поток: SXGA (1280 × 1024)/960P (1280 × 960)/720P (1280 × 720)/400 × 300, 1280 × 960 по умолчанию

Дополнительный поток: 640 × 512/640 × 480/400 × 300, 400 × 300 по умолчанию

Визуальный:

Основной поток: 1080P (1920 × 1080)/720P (1280 × 720)/704 × 576, 1920 × 1080 по умолчанию

Дополнительный поток: 704 × 576/352 × 288, 352 × 288 по умолчанию

Сжатие аудио

G.711а; G.711mu; ААС; ПКМ

Формат кодирования изображения

JPEG

PTZ

Диапазон панорамирования/наклона

Панорамирование: 0°–360° бесконечное;

Скорость ручного управления

Панорамирование: 0,1°–200°/с; Наклон: 0,1°–120°/с

Предустановленная скорость

панорамирование: 240°/с; Наклон: 200°/с

Предустановка

300

Холостой ход

Активировать Preset/Scan/Tour/Pattern, если нет команды в указанный период

Задача на время

Предустановка/Сканирование/Тур/Шаблон

Заморозка изображения

Да

Режим PTZ

5 автоматических сканирований, 8 туров, 5 шаблонов, автопанорамирование

Настройка скорости

Ориентированная на человека адаптация фокусного расстояния/скорости

Включение питания

Автоматическое восстановление предыдущего состояния PTZ и объектива после сбоя питания

Холостой ход

Активировать Preset/Scan/Tour/Pattern, если нет команды в указанный период

Общие функции

Двусторонний разговор

Да

Сетевой протокол

HTTP; ПТС; АРП; РТСП; РТП; УДП; RTCP; SMTP; FTP; DHCP; ДНС; ДДНС; РППОЕ; IPv4/v6; СНМП; качество обслуживания; УПНП; НТП

Область интереса (ROI)

Да

Пограничное хранилище

FTP; Карта Micro SD (256 ГБ, горячее подключение)

Совместимость

ОНВИФ; компьютерная графика; SDK

Браузер

IE: IE8 и более поздние версии, а также проводник с ядром IE.

Google: 42 и ранее

Firefox: 42 и более ранние версии

Safari: 10 и более ранние версии

Пользователь/Хост

Максимум 20 каналов (общая пропускная способность 64M)

Безопасность

Авторизованное имя пользователя и пароль; прикрепленный MAC-адрес; зашифрованный HTTPS; IEEE 802.1x; контролируемый доступ к сети

Управление пользователями

Поддерживает не более 20 пользователей, и пользователи классифицируются как две группы: группа администратора и группа пользователей.

Обнаружение неисправности

Отключение сети; конфликт IP-адресов; Ошибка SD-карты (статус или место для хранения)

Профессиональный и интеллектуальный

Расширенные интеллектуальные функции

Обнаружение пожара и сигнализация, отслеживание холодных/горячих точек, классификация людей/транспортных средств, автоматическое отслеживание

ИВС Аналитика

Растяжка/вторжение

Фильтр объектов

Да

Отслеживание объектов

Односценарий; многосценарий; панорамный; руководство; связанный с тревогой

Аналоговый видеовыход

1 канал выхода CVBS с портом BNC

Порт

Сеть

1 порт Ethernet 10M/100M (RJ-45)

Тревожный вход

7 каналов

Тревожный выход

2 канала

Связь с тревогой

Запись на SD-карту/включение/выключение выхода/сирена и свет/электронная почта/PTZ/моментальный снимок

Тревожное событие

Обнаружение движения/маска конфиденциальности/обнаружение звука/неисправность SD-карты/неисправность сети/предупреждение о защите от выгорания

Аудио ввод

1 канал

Аудио выход

1 канал

РС-485

1 канал

Власть

Источник питания

24В/5А±15% переменного тока

Потребляемая мощность

Базовый: <17 Вт (нагреватель выключен)

Максимум: <38 Вт (нагреватель включен)

Среда

Рабочая Температура

от -40°C до +60°C (от -40°F до 140°F)

Рабочая влажность

≤95%

Температура хранения

от -50°C до +70°C (от -58°F до 176°F)

Самоадаптирующийся

Автоматический нагрев для защиты чипа в холодных условиях

Физические характеристики

Степень защиты

IP66, защита от перенапряжения 6 кВ, защита от электростатического разряда 8 кВ (касание объектов), защита от электростатического разряда 15 кВ (воздух)

Размеры

Φ240 мм × 357 мм (Φ9,45 дюйма × 14,06 дюйма)

Размеры упаковки

319,0 мм × 319,0 мм × 521,0 мм (12,56 дюйма × 12,56 дюйма × 20,16 дюйма)

Вес нетто

≤8 кг (17,64 фунта)

Вес брутто

≤10 кг (22,05 фунта)

Блок питания

Содержится

Объектив

Содержится

Сертификация

Сертификаты

СЕ; ФКК
