TNNS0VBSWF15

TNNS0VBSWF1 5 Спецификация

номер части

88032XCR

Модель

TNNS0VBSWF15

Описание

Пакет программного обеспечения OptiX OSN 7500 II-Basic, V200R015 (на крейт)

Категория скидки

Базовое программное обеспечение

Линейка продуктов

Сеть

Семейство подпродуктов

МСТП

серия продуктов

ОСН 7500 II

Единица измерения

ПКС

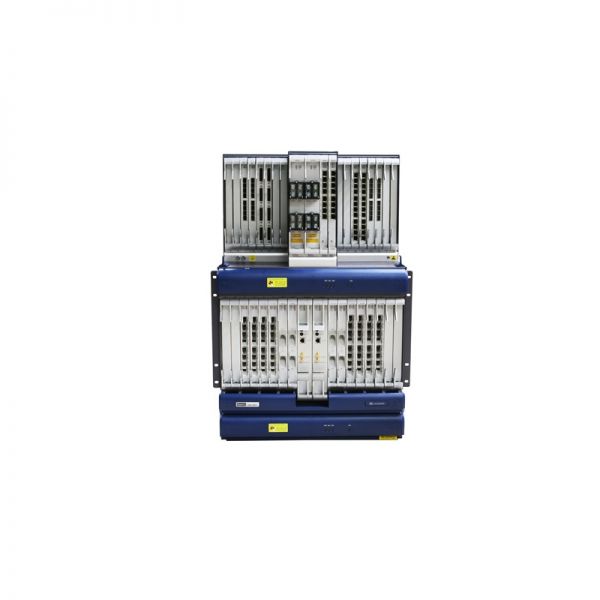

Huawei ОСН 7500 II   Спецификация

Размеры

800 мм (В) x 496 мм (Ш) x 295 мм (Г)

Емкость коммутатора

Пакет: 320 Гбит/с и TDM: 360 Гбит/с (высокий порядок), 40 Гбит/с (низший порядок), OTN: 560 Гбит/с

Сервисные слоты

32 слота, 16 слотов для интерфейсных плат и 16 слотов для процессорных плат с одинаковой пропускной способностью на слот

Поддерживаемый интерфейс

OTN-интерфейс

OTU-1, OTU-2/2e, OTU-3 (40G, соответствует стандарту OTL3.4)

Ethernet-интерфейс

ФЭ/ГЭ/10ГЭ/40ГЭ

SDH-интерфейс

СТМ-1/4/16/64

интерфейс PDH

Е1/Т1, Е3/Т3, Е4

интерфейс банкомата

Е1, СТМ-1

WDM-интерфейс

40 длин волн DWDM, совместимых с ITU-T G.694.1

8 длин волн CWDM, совместимых с ITU-T G.694.2

SAN-интерфейс

ФДДИ, ЭСКОН, ФИКОН/ФИКОН Экспресс, ФК100/200/400/800/1200

Интерфейс ПКМ

FXS/FXO, 2/4 Вт VF и E&M

X.21/V.35/V.11/V.24/V.28, RS232/RS422, RS449/RS423A/RS422A, RS530/RS530A,RS485, G.703 64 кбит/с, однонаправленный

Другой интерфейс

ДДН, Видео

Сетевой режим

Поддерживает пакетную, гибридную (пакетная + SDH или OTN + SDH) или сеть SDH

Поддержка сети WDM

Поддержка двунаправленной передачи по одному волокну

Источник питания

-48 В постоянного тока/-60 В постоянного тока

Операция

Среда

Температура

Относительная влажность

Долгосрочный

0 ° С ~ 45 ° С

5% ~ 85%

Короткий срок

-5 º С ~ 55 º С

5% ~ 95%

Функция Ethernet

E-Line и E-LAN, QinQ

VPWS и VPLS на основе MPLS-TP

Многосекционный псевдопровод (МС-ПВ)

ETH PWE3, TDM PWE3, ATM/IMA PWE3

Отслеживание IGMP V2

Черный список, подавление широковещательных пакетов, ACL

ОБМЕН ВЛАН

Функция ПКМ

Голос или данные Конференция/встреча,P2MP,MP2MP

Режим FXO/FXS может быть установлен программно.

Напряжение интерфейса E&M может быть установлено программным обеспечением (-48В/-12В)

Сигнализация E&M может быть установлена с помощью программного обеспечения (типы Bell I, II, III, IV, V и British Telecom SSDC5)

качество обслуживания

Иерархическое планирование QoS и формирование трафика

Режим DiffServ на основе классификации трафика, восемь очередей с приоритетом

Простая классификация трафика, сложная классификация трафика, поведение на переходе (PHB) и A CL

Гарантированная скорость доступа (CAR), формирование на основе приоритета планирования портов

Приоритет планирования PQ, взвешенная справедливая организация очереди (WFQ) и организация очереди PQ+WFQ

Падение хвоста и взвешенное случайное раннее обнаружение (WRED)

ОАМ

ОАМ MPLS-TP

LSP/PW OAM:

CC, LB, LT

АИС, РДИ

ЛМ, ДМ

ЛСК, ТСТ

ЦСЖ

MPLS OAM

LSP/PW OAM: FDI, BDI, CV, FFD, TraceRoute, Ping, LM, DM

PW OAM: CES PW VCCV

ОАМ Ethernet

ETH-CC, ETH-Loopback, ETH-Link Trace, Remote Loopback, Remote Fault Detection, RMON (RFC 2819)

Защита

Защита на уровне оборудования

Универсальная плата кросс-коммутации, системного управления и обработки тактового сигнала Резервное копирование 1+1 и резервное питание 1+1

Сервис на основе MPLS-TP

Защита

LSP/PW Линейная защита, Кольцевая защита

Противоотказная защита на базе MS-PW

LAG, MC-LAG, двойная защита, LPT

Сервис на основе SDH

Защита

2/4-волоконное кольцо MS-SP;

1+1/1:n (n<=14) Линейный МСП

СНКП/СНЦТП

Трибутарная защита для E1/T1, E3/T3, E4, STM-1(e) и FE

СЫН

Распределенная восстанавливаемая защита от перемаршрутизации

5-уровневая выделенная схема защиты услуг на основе различных SLA: сервисы Diamond, Gold, Silver, Copper и Iron.

На основе гранулярности VC-4 и VC-12

Синхронизация

Сети Ethernet и SDH поддерживают синхронизацию часов

Поддержка синхронизации G.813, Synchronous Ethernet и IEEE 1588v2.

Адаптивное восстановление часов (ACR)

Два внешних тактовых входа/выхода (2 МГц или 2 Мбит/с)

Два внешних сигнала времени (1pps+TOD)
