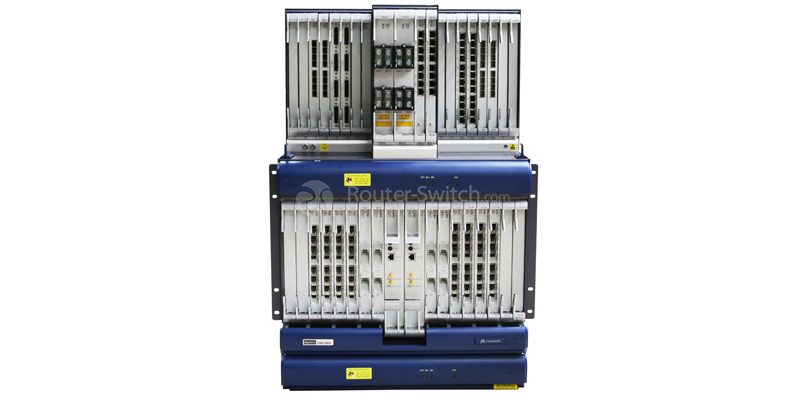

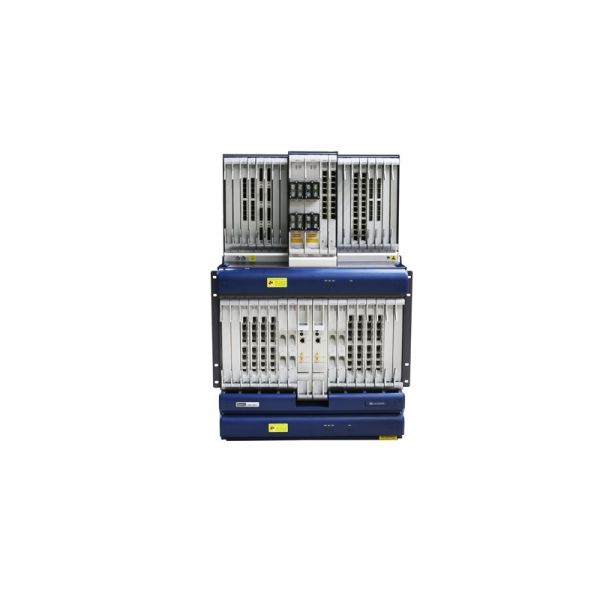

TNN1AFB08

TNN1AFB0 8 Спецификация

номер части

02311JMA

Модель

TNN1AFB08

Описание

Стойка интегрирована с двойным коммутатором и двойными картами управления

Категория скидки

Основное оборудование

Линейка продуктов

Сеть

Семейство подпродуктов

МСТП

серия продуктов

ОСН 7500 II

Единица измерения

ПКС

Сеть   Размер(Д*Ш*В мм)

295*496*800

Huawei ОСН 7500 II   Спецификация

Размеры

800 мм (В) x 496 мм (Ш) x 295 мм (Г)

Емкость коммутатора

Пакет: 320 Гбит/с и TDM: 360 Гбит/с (высокий порядок), 40 Гбит/с (низший порядок), OTN: 560 Гбит/с

Сервисные слоты

32 слота, 16 слотов для интерфейсных плат и 16 слотов для процессорных плат с одинаковой пропускной способностью на слот

Поддерживаемый интерфейс

OTN-интерфейс

OTU-1, OTU-2/2e, OTU-3 (40G, соответствует стандарту OTL3.4)

Ethernet-интерфейс

ФЭ/ГЭ/10ГЭ/40ГЭ

SDH-интерфейс

СТМ-1/4/16/64

интерфейс PDH

Е1/Т1, Е3/Т3, Е4

интерфейс банкомата

Е1, СТМ-1

WDM-интерфейс

40 длин волн DWDM, совместимых с ITU-T G.694.1

8 длин волн CWDM, совместимых с ITU-T G.694.2

SAN-интерфейс

ФДДИ, ЭСКОН, ФИКОН/ФИКОН Экспресс, ФК100/200/400/800/1200

Интерфейс ПКМ

FXS/FXO, 2/4 Вт VF и E&M

X.21/V.35/V.11/V.24/V.28, RS232/RS422, RS449/RS423A/RS422A, RS530/RS530A,RS485, G.703 64 кбит/с, однонаправленный

Другой интерфейс

ДДН, Видео

Сетевой режим

Поддерживает пакетную, гибридную (пакетная + SDH или OTN + SDH) или сеть SDH

Поддержка сети WDM

Поддержка двунаправленной передачи по одному волокну

Источник питания

-48 В постоянного тока/-60 В постоянного тока

Операция

Среда

Температура

Относительная влажность

Долгосрочный

0 ° С ~ 45 ° С

5% ~ 85%

Короткий срок

-5 º С ~ 55 º С

5% ~ 95%

Функция Ethernet

E-Line и E-LAN, QinQ

VPWS и VPLS на основе MPLS-TP

Многосекционный псевдопровод (МС-ПВ)

ETH PWE3, TDM PWE3, ATM/IMA PWE3

Отслеживание IGMP V2

Черный список, подавление широковещательных пакетов, ACL

ОБМЕН ВЛАН

Функция ПКМ

Голос или данные Конференция/встреча,P2MP,MP2MP

Режим FXO/FXS может быть установлен программно.

Напряжение интерфейса E&M может быть установлено программным обеспечением (-48В/-12В)

Сигнализация E&M может быть установлена с помощью программного обеспечения (типы Bell I, II, III, IV, V и British Telecom SSDC5)

качество обслуживания

Иерархическое планирование QoS и формирование трафика

Режим DiffServ на основе классификации трафика, восемь очередей с приоритетом

Простая классификация трафика, сложная классификация трафика, поведение на переходе (PHB) и A CL

Гарантированная скорость доступа (CAR), формирование на основе приоритета планирования портов

Приоритет планирования PQ, взвешенная справедливая организация очереди (WFQ) и организация очереди PQ+WFQ

Падение хвоста и взвешенное случайное раннее обнаружение (WRED)

ОАМ

ОАМ MPLS-TP

LSP/PW OAM:

CC, LB, LT

АИС, РДИ

ЛМ, ДМ

ЛСК, ТСТ

ЦСЖ

MPLS OAM

LSP/PW OAM: FDI, BDI, CV, FFD, TraceRoute, Ping, LM, DM

PW OAM: CES PW VCCV

ОАМ Ethernet

ETH-CC, ETH-Loopback, ETH-Link Trace, Remote Loopback, Remote Fault Detection, RMON (RFC 2819)

Защита

Защита на уровне оборудования

Универсальная плата кросс-коммутации, системного управления и обработки тактового сигнала Резервное копирование 1+1 и резервное питание 1+1

Сервис на основе MPLS-TP

Защита

LSP/PW Линейная защита, Кольцевая защита

Противоотказная защита на базе MS-PW

LAG, MC-LAG, двойная защита, LPT

Сервис на основе SDH

Защита

2/4-волоконное кольцо MS-SP;

1+1/1:n (n<=14) Линейный МСП

СНКП/СНЦТП

Трибутарная защита для E1/T1, E3/T3, E4, STM-1(e) и FE

СЫН

Распределенная восстанавливаемая защита от перемаршрутизации

5-уровневая выделенная схема защиты услуг на основе различных SLA: сервисы Diamond, Gold, Silver, Copper и Iron.

На основе гранулярности VC-4 и VC-12

Синхронизация

Сети Ethernet и SDH поддерживают синхронизацию часов

Поддержка синхронизации G.813, Synchronous Ethernet и IEEE 1588v2.

Адаптивное восстановление часов (ACR)

Два внешних тактовых входа/выхода (2 МГц или 2 Мбит/с)

Два внешних сигнала времени (1pps+TOD)
