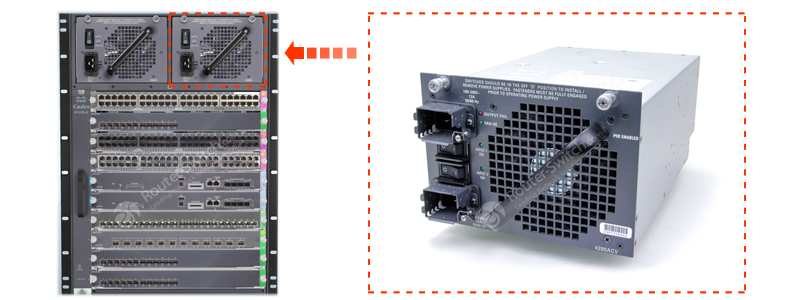

PWR-C45-4200ACV

PWR-C45-4200ACV Спецификация

Тип входа переменного тока

Вход с автоматическим выбором диапазона и корректором коэффициента мощности

Примечание Коррекция коэффициента мощности является стандартной функцией всех блоков питания Catalyst 4500 серии E с входом переменного тока. PFC уменьшает реактивную составляющую в источнике переменного тока, обеспечивая более высокие коэффициенты мощности (обычно 99 процентов или лучше) и более низкие гармонические составляющие тока.

Входное напряжение переменного тока

Низкая сеть (номинальное значение 120 В переменного тока) — от 85 В переменного тока (мин.) до 132 В переменного тока (макс.)

High-line (номинальное напряжение 230 В переменного тока) — от 170 В переменного тока (мин.) до 264 В переменного тока (макс.)

входной переменный ток

12 А (максимум) при 120 В переменного тока или 230 В переменного тока для каждого входа

входная частота переменного тока

50/60 Гц (номинал) (±3% для полного диапазона)

Требование ответвленной цепи

Каждый блок питания шасси должен иметь собственную выделенную цепь с предохранителями:

Для Северной Америки — 15 А или 20 А

Для международных — цепи, соответствующие местным и национальным нормам.

Для всех блоков питания переменного тока Catalyst 4500 серии E требуется однофазный источник переменного тока.

Все входы питания переменного тока полностью изолированы.

– Источник переменного тока может быть не в фазе между несколькими источниками питания в одном шасси, что означает, что PS1 может работать от фазы A, а PS2 может работать от фазы B.

– Для работы в режиме высокого напряжения источник питания работает с горячим проводом, подключенным к фазе источника переменного тока, и нейтральным проводом, подключенным либо к земле, либо к другой фазе источника переменного тока, пока чистое входное напряжение находится в диапазоне от 170 до 264 В. VAC.

– Источник переменного тока может быть не в фазе между входами переменного тока на блоках питания, оснащенных несколькими входами переменного тока, что означает, что шнур питания 1 можно подключить к фазе A, а шнур питания 2 можно подключить к фазе B.

Выходная мощность источника питания

Выходная мощность блока питания зависит от количества подключенных шнуров питания переменного тока (1 или 2), напряжения переменного тока источника (110 В переменного тока [низкая линия] или 220 В переменного тока [высокого уровня] на входах источника питания, а также от количество включенных или выключенных переключателей питания источника питания.

Примечание. Если источник переменного тока подается на оба входа, оба входа должны иметь одинаковое напряжение переменного тока.

1050 Вт при работе

Максимум 1050 Вт при следующих сочетаниях шнуров питания и источника переменного напряжения, подаваемого на входы блока питания:

Один вход переменного тока подключен к линии низкого напряжения (номинальное напряжение 110 В переменного тока); второй вход переменного тока не подключен к источнику переменного тока или выключен.

2100 Вт при работе

Максимум 2100 Вт при следующих сочетаниях кабелей питания и источника переменного напряжения, подаваемого на входы блока питания:

Оба входа переменного тока подключены к линии низкого напряжения (номинальное значение 110 В переменного тока), и оба входа включены.

Один вход переменного тока, подключенный к линии высокого напряжения (номинал 220 В переменного тока); второй вход переменного тока не подключен или выключен.

4200 Вт при работе

Максимум 4200 Вт при следующих сочетаниях шнуров питания и источника переменного напряжения, подаваемого на входы блока питания:

Оба входа переменного тока подключены к линии высокого напряжения (номинальное значение 220 В переменного тока), и оба входа включены.

Выход источника питания

Рабочая мощность 1050 Вт (с одним номинальным входом 110 В переменного тока)

– 55,9 А при 12 В (только данные)

– 12,5 А при 3,3 В (только данные)

– 14,6 А при –50 В (PoE, если используется)

Рабочая мощность 2100 Вт (с двумя номинальными входами 110 В переменного тока)

– 115,3 А при 12 В (только данные)

– 12,5 А при 3,3 В (только данные)

– 38,0 А при –50 В (PoE, если используется)

Рабочая мощность 2100 Вт (с одним номинальным входом 220 В переменного тока)

– 115,3 А при 12 В (только данные)

– 12,5 А при 3,3 В (только данные)

– 38,5 А при –50 В (PoE, если используется)

Рабочая мощность 4200 Вт (с двумя номинальными входами 220 В переменного тока)

– 115,3 А при 12 В (только данные)

– 12,5 А при 3,3 В (только данные)

– 77,1 А при –50 В (PoE, если используется)

Время удержания выхода

минимум 20 мс

Максимальная мощность кВА

5,25 кВА

Максимальное тепловыделение

3583 БТЕ/ч.

Минимальные требования к программному обеспечению

Cisco IOS версии 12.2(25)EWA

Питание через Ethernet

Поддерживается, до 4200 Вт

Светодиоды и их значения

ВЕЛ

Цвет/состояние

Описание

ВВОД ОК

Указывает, находится ли входное напряжение в требуемом диапазоне:

Зеленый

Входное напряжение находится в требуемом диапазоне.

мигает

Входное напряжение присутствует, но ниже требуемого диапазона.

Выключенный

Входное напряжение ниже требуемого диапазона или питание отключено.

ВЫХОД ОШИБКА

Красный

Выходное напряжение не соответствует указанному диапазону.

Выключенный

Выходное напряжение находится в пределах указанного диапазона.

ВЕНТИЛЯТОР ОК

Указывает состояние вентиляторов блока питания:

Зеленый

Вентиляторы работают.

Выключенный

Вентиляторы не работают.
