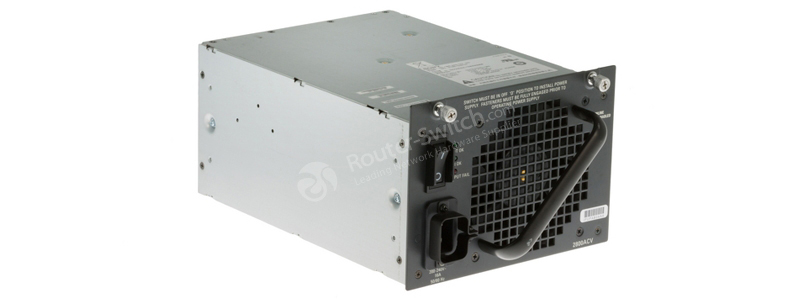

PWR-C45-2800ACV/2

PWR-C45-2800ACV/2 Спецификация

Тип входа переменного тока

Вход с автоматическим выбором диапазона и корректором коэффициента мощности

Входное напряжение переменного тока

от 200 до 240 В переменного тока (±10% для всего диапазона)

входной переменный ток

16 А максимум при 200 В переменного тока

входная частота переменного тока

50/60 Гц (номинал) (±3% для полного диапазона)

Требование ответвленной цепи

Каждый блок питания шасси должен иметь собственную выделенную цепь с предохранителями:

Для Северной Америки — 15 А или 20 А

Для международных — цепи, соответствующие местным и национальным нормам.

Для всех блоков питания переменного тока Catalyst 4500 серии E требуется однофазный источник переменного тока.

Все входы питания переменного тока полностью изолированы.

– Источник переменного тока может быть не в фазе между несколькими источниками питания в одном шасси, что означает, что PS1 может работать от фазы A, а PS2 может работать от фазы B.

– Для работы в режиме высокого напряжения источник питания работает с горячим проводом, подключенным к фазе источника переменного тока, и нейтральным проводом, подключенным либо к земле, либо к другой фазе источника переменного тока, пока чистое входное напряжение находится в диапазоне от 170 до 264 В. VAC.

– Источник переменного тока может быть не в фазе между входами переменного тока на блоках питания, оснащенных несколькими входами переменного тока, что означает, что шнур питания 1 можно подключить к фазе A, а шнур питания 2 можно подключить к фазе B.

Выходная мощность источника питания

2800 Вт максимум

1360 Вт + 40 Вт в резервном режиме (данные)
Максимум 2473 Вт в комбинированном режиме (данные)

Максимум 1400 Вт каждый в резервированном режиме (PoE)
2333 Вт максимум в комбинированном режиме (PoE)

Выход источника питания

113,3 А при 12 В постоянного тока (данные)

12,1 А при 3,3 В постоянного тока (данные)

28 А при –50 В постоянного тока (PoE)

Время удержания выхода

минимум 20 мс

Максимальная мощность кВА

3,52 кВА

Максимальное тепловыделение

2387 БТЕ/ч.

Минимальные требования к программному обеспечению

Cisco IOS версии 12.1(13)EW

Питание через Ethernet

Поддерживается, до 1400 Вт
(240 телефонов Cisco в комбинированном режиме)
