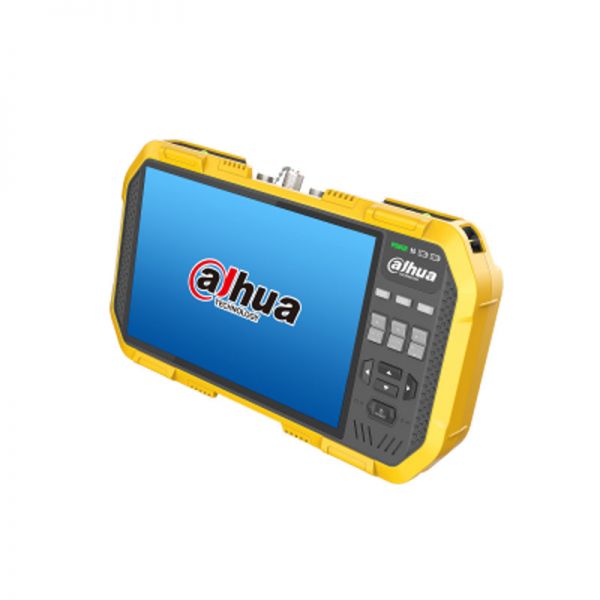

ПФМ907

Техническая спецификация

Модель

ДХ-ПФМ907

Системный параметр

Экран

Новый 7-дюймовый емкостный сенсорный экран с дисплеем Retina, разрешением 1920*1200, регулируемой подсветкой

Wi-Fi

Встроенный Wi-Fi, позволяет подключаться к беспроводной сети и просматривать IP-камеры

Контроль

Кнопка питания, 13-кнопочная кнопка управления, емкостный мультитач-экран

Авто-выключение

Отключить / 5~60 минут

Язык

английский/китайский

Тон клавиатуры

Включить выключить

Обновление

Поддержка онлайн-обновления в Интернете

Размер/Окружающая среда

Размеры

235x135x45мм

Вес нетто

0,93 кг (2,05 фунта)

Рабочая температура

-10 ℃ ~+55 ℃ (-22 ℉ ~+158 ℉ )

Рабочая влажность

30%~90% относительной влажности

МПК-тест

Протокол IPC _

ОНВИФ, РТСП, РТП

Тест Ethernet

Обнаружение соединения Ethernet 10M/10M/1G, обнаружение петли Ethernet, DHCP-клиент и сервер, обнаружение трафика Ethernet, определение качества канала передачи данных.

МПК-тест

Обнаружение устройства, видео в реальном времени, конфигурация камеры, тест PTZ, обнаружение устройства ONFIV

Тест изображения IPC

Декодирование H.264/H.265, поддержка 4K@30FPS, предварительный просмотр локального масштабирования (на 8 уровнях)

Интерфейс

Двухпортовый RJ45 Ethernet 1 Гбит/с, поддержка серии/моста

Аналоговый тест

Формат видео

HDCVI/HDTVI/AHD/CVBS(NTSC,PAL)

Видеосигнал

1 Вразмах

Разрешение видео

HDCVI 720P/1080P/4MP/5MP/4K; АХД/ТВИ 1080P/4MP

Видео вход/выход

Вход Video IN BNC, выход Video OUT BNC

Видео Цифровой зум

Поддержка 8-кратного цифрового масштабирования

Генератор видеосигнала

Отправка тестового видеосигнала NTSC/PAL, отправка тестового видеосигнала HDCVI/HDTVI/AHD (720P/1080P)

Тест Wi-Fi

Тест Wi-Fi

Поддержка диапазона частот 2,4G и 5G, соединение WiFi, список WiFi, обнаружение информации WiFi, обнаружение задержки, тест скорости потери пакетов

Спектральный тест

Поддержка сканирования и обнаружения сигнала пространственной полосы частот и обнаружения сигнала пространственного шума

Мониторинг сигналов

Мониторинг изменения сигнала WiFi, частота обновления: 1 ~ 10 Гц

Тип антенны

Складная двойная антенна, двухдиапазонная дипольная всенаправленная антенна

POE-тест

ЧР-тест

Тестер получает питание (POE 802.3at), обнаружение напряжения питания

PSE-тест

Тестер обеспечивает мощность (POE 802.3at) 25,5 Вт, обнаружение фактической мощности PD

Тест HDMI

Выход HDMI

Поддержка 720P@25/30/50/60 Fps, 1080P@25/30Fps различных форматов видеосигнала

Аудио тест

Аудио ввод

Поддержка теста ввода аудиосигнала

Цифровой мультиметр

Напряжение постоянного тока

Диапазон измерения 2/20/200/600 В, минимальное разрешение 0,1 мВ

Напряжение переменного тока

Диапазон измерения 20/200/600 В, минимальное разрешение 1 В

постоянный ток

Диапазон измерения 20/200/2000 мА, минимальное разрешение 1 мкА

переменный ток

Диапазон измерения 20/200/2000 мА, минимальное разрешение 1 мкА

Резистор

2/20 /200 кОм Диапазон измерения 2/20 МОм, минимальное разрешение 0,1 Ом

Емкость

2/20/200 нФ 2/20/200 мкФ 2/20 мФ диапазон измерения, минимальное разрешение 1 пФ

Прямое падение напряжения на диоде

Диапазон измерения 2 В, минимальное разрешение 0,1 мВ

проводимость

Диапазон измерения 2 кОм, минимальное разрешение 0,1 Ом

Оптический измеритель мощности

Тип детектора

InGaAs

Длина волны калибровки

1625нм/1550нм/1480нм/1310нм/1300нм/850нм

Диапазон мощности (дБм)

-70 - +10 дБм

Точность измерения

<± 0,3 дБ (-10 дБм при 22 ℃ ) / <± 0,5 дБ (полный диапазон шкалы при 22 ℃ )

Разрешение экрана

Линейный дисплей: 0,1%, логарифмический дисплей: 0,01 дБм

Соединитель

Взаимозаменяемый ПК/ПК

Источник питания

Зарядное устройство

Блок питания 12 В/1,5 А с круглым штекером 5,5 мм

Батарея

Две литиевые батареи (18,5 Втч), которые могут работать от 8 до 10 часов (может работать с одной батареей)

Зарядка

12 В/1,5 А (18 Вт) зарядка около 3-4 часов.

Выходная мощность

Выходной интерфейс 12 В/2 А: круглый, внешний диаметр 4 мм, внутренняя игла: 1,6 мм.

Тест управления PTZ

Коаксиальное управление PTZ

Протокол HDCVI/HDTVI/AHD

RS485 Управление

Более 30 протоколов, включая Pelco-D/P, Samsung, Panasonic, Lilin, Yann и др.
