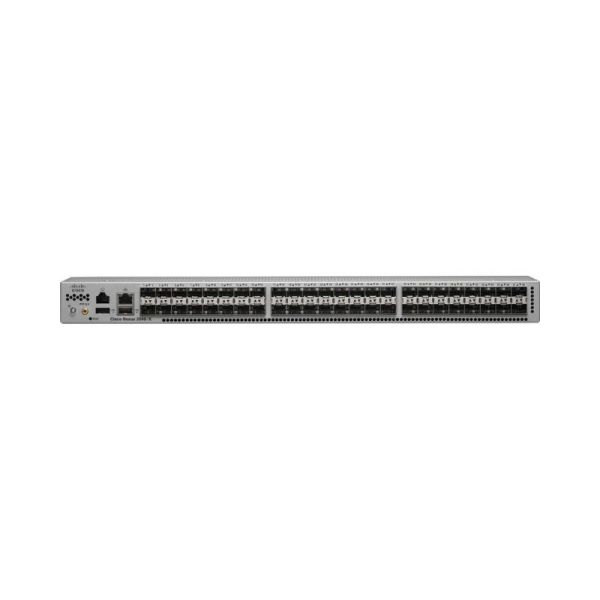

N3K-C3524P-XL

Спецификация N3K-C3524P-XL

Физический

· 24 фиксированных порта SFP+ (1 или 10 Гбит/с); расширяемый до 48 портов

· Двойные резервные блоки питания с возможностью горячей замены

· Четыре отдельных резервных вентилятора с возможностью горячей замены

· Один порт синхронизации 1-PPS с разъемом RF1.0/2.3 QuickConnect

· Один порт управления 10/100/1000 Мбит/с

· Один последовательный консольный порт RS-232

· Два USB-порта

· Индикатор локатора

· Светодиодная кнопка локатора

Производительность

· Коммутационная способность 480 Гбит/с

· Скорость пересылки 360 mpps

· Линейная пропускная способность (уровень 2 и уровень 3) на всех портах

· Настраиваемые MTU до 9216 байт (jumbo-кадры)

Типичная рабочая мощность

· 102 Вт

Максимальная мощность

· 193 Вт

Типичное тепловыделение

· 348 БТЕ в час

Максимальное тепловыделение

· 658 БТЕ в час

Аппаратные характеристики общие для всех коммутаторов

Режим

Нормальный режим

Режим деформации

Количество MAC-адресов

64000

8000

Количество одноадресных маршрутов IPv4

24000

4000

Количество хостов IPv4

64000

8000

Количество многоадресных маршрутов IPv4

8000

8000

Количество VLAN

4096

Количество записей ACL

4096

Количество экземпляров связующего дерева

Протокол быстрого связующего дерева (RSTP): 512

Протокол множественного связующего дерева (MST): 64

Количество EtherChannels

24

Количество портов на EtherChannel

24

Размер буфера

6 МБ совместно используются 16 портами; всего 18 МБ

Системная память

16 Гб

Загрузочная флэш-память

16 Гб

Количество источников питания

2 (избыточный)

Типы блоков питания

· AC (прямой и обратный поток воздуха)

· DC (прямой и обратный поток воздуха)

Входное напряжение

от 100 до 240 В переменного тока

Частота

от 50 до 60 Гц

Эффективность источника питания

от 89 до 91% при 220 В

Схемы прямого и обратного обдува

· Прямой поток воздуха: выпуск на сторону портов (воздух поступает через кассету вентиляторов и блоки питания и выходит через порты)

· Обратный поток воздуха: забор воздуха со стороны портов (воздух поступает через порты и выходит через кассету вентиляторов и блоки питания)

Четыре отдельных вентилятора с возможностью «горячей» замены (3+1 с резервированием)

Размеры (высота х ширина х глубина)

1,72 х 17,3 х 18,38 дюйма (4,36 х 43,9 х 46,7 см)

Масса

17,4 фунта (7,9 кг)

Рабочая Температура

от 32 до 104 ° F (от 0 до 40 ° C)

Температура хранения

от -40 до 158°F (от -40 до 70°C)

Относительная влажность (рабочая)

· от 10 до 85% без конденсации

· До 5 дней при максимальной (85%) влажности

· Рекомендовать среду центра обработки данных ASHRAE

Относительная влажность (нерабочая)

от 5 до 95 % без конденсации

Высота

от 0 до 10 000 футов (от 0 до 3000 м)
