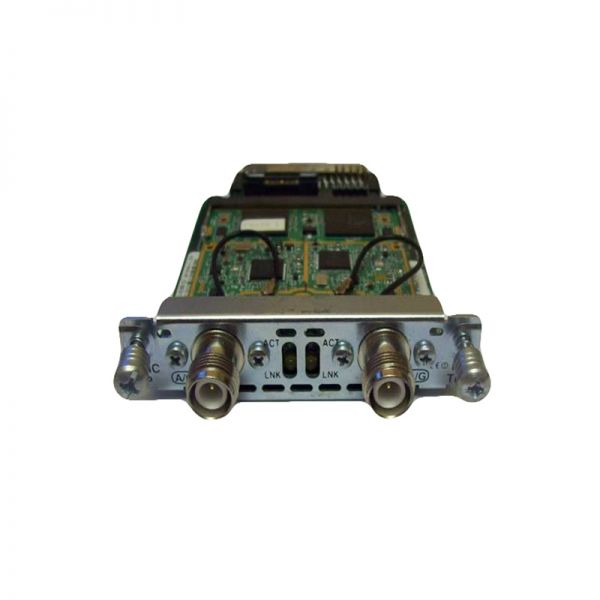

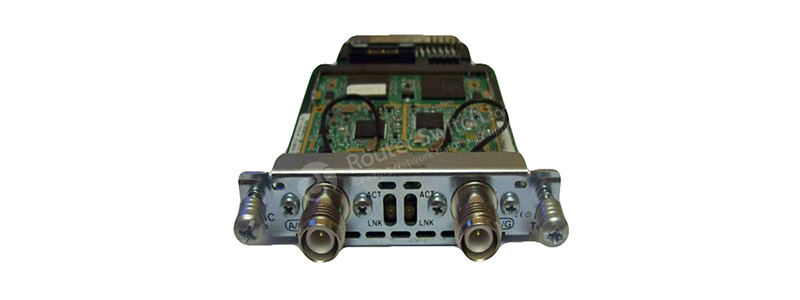

HWIC-AP-AG-B

Спецификация HWIC-AP-AG-B

Номер продукта

HWIC-AP-AG-B

Описание продукта

Плата интерфейса высокоскоростной глобальной сети для точек доступа Cisco 802.11 A/B/G для Америки (конфигурация FCC)

Поддерживаемые платформы маршрутизаторов

Cisco 1800 (модульный), Cisco 2800 и Cisco 3800 серии маршрутизаторов с интегрированными сервисами:

• Cisco 1841

• Сиско 2801

• Сиско 2811

• Сиско 2821

• Cisco 2851

• Cisco 3825

• Cisco 3845

Фактор формы

Форм-фактор Single Wide HWIC

Размеры
(Ш х Г х В)

3,09 дюйма х 4,90 дюйма х 0,76 дюйма

Масса

163,29 грамма (0,36 фунта) (модуль HWIC и поворотные дипольные антенны)

Протоколы IEEE

• IEEE 802.11a (HWIC-AP-AG-x)

• IEEE 802.11b/g (HWIC-AP-AG-x), (HWIC-AP-AG-x)

• Качество обслуживания IEEE 802.11e*

• Безопасность беспроводной сети IEEE 802.11i*

• Безопасность IEEE 802.1x

• IEEE 802.1p CoS для приоритизации трафика

• Виртуальная локальная сеть IEEE 802.1q

* Доступно после обновления программного обеспечения в будущем

Поддерживаемые скорости передачи данных

• 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с

• 802.11b: 1, 2, 5,5,11 Мбит/с

• 802.11g: 1, 2, 5,5, 6, 9, 11, 12, 18, 24, 36, 48 и 54 Мбит/с

SSID

6

Беспроводные виртуальные локальные сети

6

Полосы частот и рабочие каналы

Америка (FCC):

• от 2,412 до 2,462 ГГц; 11 каналов

• от 5,15 до 5,35, от 5,725 до 5,825 ГГц; 12 каналов

ЕТСИ:

• от 2,412 до 2,472 ГГц; 13 каналов

Япония (ТЕЛЕК):

• от 2,412 до 2,472 ГГц; 13-канальное мультиплексирование с ортогональным частотным разделением каналов (OFDM)

• от 2,412 до 2,472; 13-канальная дополнительная кодовая манипуляция (CCK)

• от 5,15 до 5,25 ГГц; 4 канала

Неперекрывающиеся каналы

802.11a: до 12

802.11б/г: 3

Беспроводная модуляция

802.11а

• DBPSK-1 Мбит/с

• DQPSK-2 Мбит/с

• CCK-5,5 и 11 Мбит/с

• BPSK-6 и 9 Мбит/с

• QPSK-12 и 18 Мбит/с

• 16-QAM-24 и 36 Мбит/с

• 64-QAM-48 и 54 Мбит/с

802.11б/г

• BPSK-6 и 9 Мбит/с

• QPSK-12 и 18 Мбит/с

• 16-QAM-24 и 36 Мбит/с

• 64-QAM-48 и 54 Мбит/с

Чувствительность приема (типичная @FER <10%)

802.11а

от 5150 до 5250 МГц

• -92 дБм при 6 Мбит/с

• -90 дБм при 9 Мбит/с

• -90 дБм при 12 Мбит/с

• -89 дБм при 18 Мбит/с

• -84 дБм при 24 Мбит/с

• -80 дБм при 36 Мбит/с

• -76 дБм при 48 Мбит/с

• -73 дБм при 54 Мбит/с

от 5250 до 5350 МГц

• -92 дБм при 6 Мбит/с

• -91 дБм при 9 Мбит/с

• -90 дБм при 12 Мбит/с

• -89 дБм при 18 Мбит/с

• -85 дБм при 24 Мбит/с

• -81 дБм при 36 Мбит/с

• -77 дБм при 48 Мбит/с

• -74 дБм при 54 Мбит/с

от 5725 до 5805 МГц

• -89 дБм при 6 Мбит/с

• -88 дБм при 9 Мбит/с

• -86 дБм при 12 Мбит/с

• -85 дБм при 18 Мбит/с

• -82 дБм при 24 Мбит/с

• -79 дБм при 36 Мбит/с

• -74 дБм при 48 Мбит/с

• -71 дБм при 54 Мбит/с

802.11b

• -94 дБм при 1 Мбит/с

• -93 дБм при 2 Мбит/с

• -92 дБм при 5,5 Мбит/с

• -90 дБм при 11 Мбит/с

802.11g

• -92 дБм при 6 Мбит/с

• -90 дБм при 9 Мбит/с

• -89 дБм при 12 Мбит/с

• -87 дБм при 18 Мбит/с

• -85 дБм при 24 Мбит/с

• -81 дБм при 36 Мбит/с

• -76 дБм при 48 Мбит/с

• -73 дБм при 54 Мбит/с

Максимальная средняя проводимая мощность

(Максимальная установка мощности зависит от канала и в соответствии с законодательством конкретной страны)

802.11a: 16 дБм (40 мВт)

• 802.11b

• HWIC-AP-AG-x: 20 дБм (100 мВт)

• HWIC-AP-Gx: 19 дБм (80 мВт)

• Пиковая кондуктивная мощность для всех HWIC (FCC): более 200 мВт.

• 802.11g: 17 дБм (50 мВт)

Диапазон

Индивидуальная наблюдаемая производительность может отличаться, поскольку диапазоны и фактическая пропускная способность могут различаться в зависимости от многочисленных факторов окружающей среды.

Скорость передачи данных

Измерения на основе антенн 2,2 дБи

открытый

В помещении

1 Мбит/с

2000 футов (610 м)

300 футов (90 м)

11 Мбит/с

700 футов (213 м)

150 футов (45 м)

54 Мбит/с

300 футов (90 м)

80 футов (24 м)
