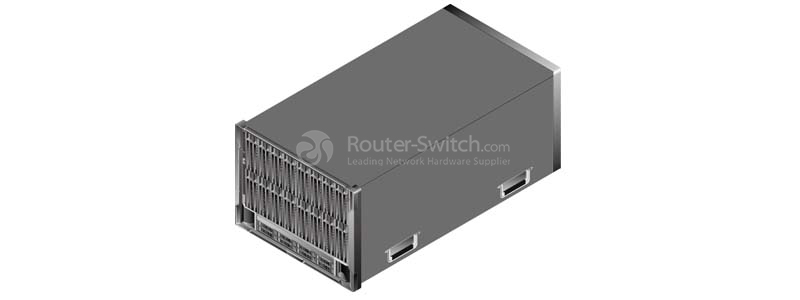

Стоечный сервер Huawei FusionServer RH8100 V3

Технические характеристики стоечного сервера Huawei FusionServer RH8100 V3

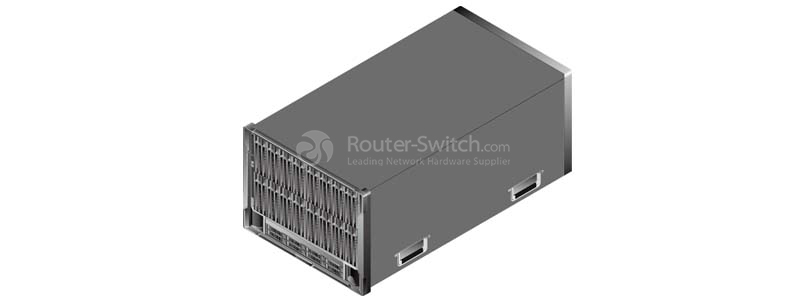

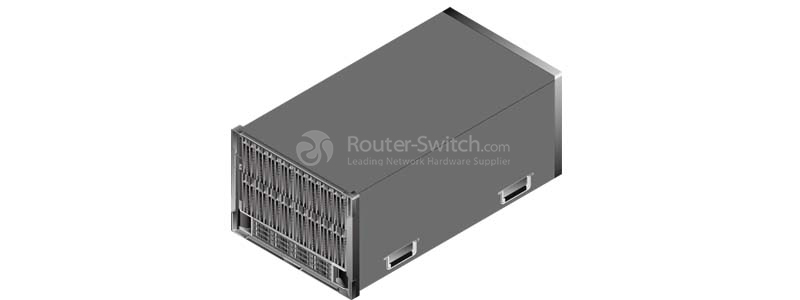

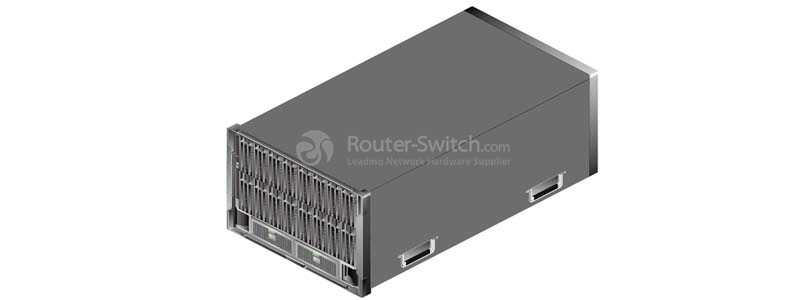

Фактор формы

Стоечный сервер 8U без направляющих.

Процессор

Максимум восемь процессоров Intel® Xeon® E7-8800 v2 (IvyBridge-EX). Каждый процессор поддерживает до 37,5 МБ кэш-памяти третьего уровня и 15 ядер. (Также можно настроить четыре процессора.)

Максимум восемь процессоров Intel® Xeon® E7-8800 v3 (Haswell-EX). Каждый процессор поддерживает до 45 МБ кэш-памяти третьего уровня и 18 ядер. (Также можно настроить четыре процессора.)

Максимум восемь процессоров Intel® Xeon® E7-8800 v4 (Broadwell-EX). Каждый процессор поддерживает до 60 МБ кэш-памяти третьего уровня и 24 ядра. (Также можно настроить четыре процессора.)

УВЕДОМЛЕНИЕ:

RH8100 V3 поддерживает горячую замену переходной платы памяти только при наличии процессоров E7 v2 или E7 v3.

Чипсет

Intel Patsburg PCH-J (C602-J).

Количество слотов DIMM

До 192 слотов DIMM на 16 платах памяти (каждый процессор поддерживает две платы памяти).

E7 v2: поддерживает только модули DIMM и платы памяти DDR3.

E7 v3/v4: поддерживает только модули DIMM и платы памяти DDR4.

ПРИМЕЧАНИЕ:

192 разъема DIMM поддерживаются только при использовании плат памяти с 12 модулями DIMM.

Максимальный объем памяти

12 ТБ (с использованием модулей DIMM на 64 ГБ).

Количество жестких дисков

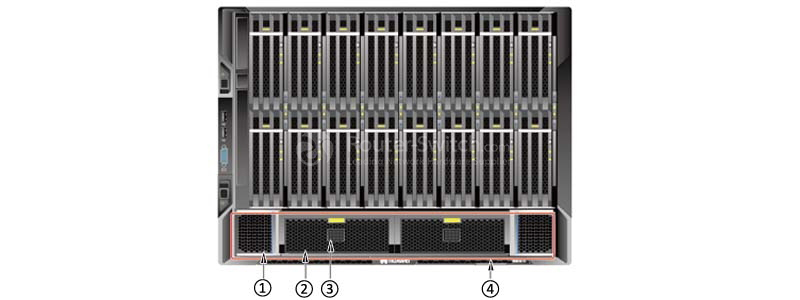

FM-A: поддерживает 12 жестких дисков SAS или SATA с возможностью горячей замены или твердотельных накопителей.

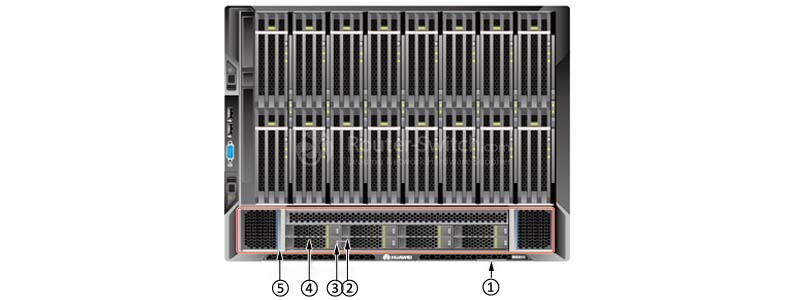

FM-B: поддерживает 24 жестких диска или твердотельных накопителя SAS или SATA с возможностью горячей замены.

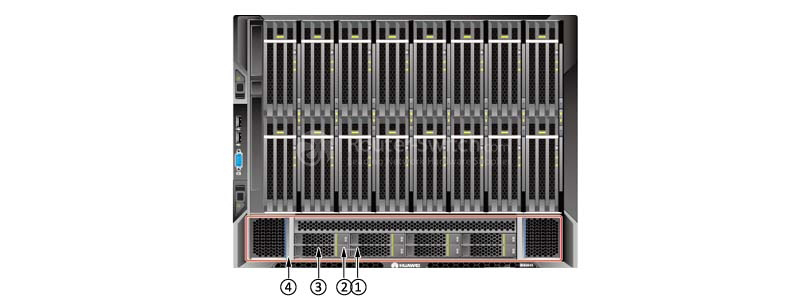

FM-C: поддерживает 8 жестких дисков SAS или SATA с возможностью горячей замены или твердотельных накопителей.

FM-D: поддерживает 8 жестких дисков SAS или SATA с возможностью горячей замены, твердотельных накопителей или твердотельных накопителей NVMe PCIe. Твердотельные накопители NVMe PCIe не поддерживают функцию аппаратного RAID.

УВЕДОМЛЕНИЕ:

RH8100 V3 не может одновременно оснащаться твердотельными накопителями Huawei ES3000 V3 NVMe PCIe и твердотельными накопителями Intel NVMe PCIe.

Когда установлены твердотельные накопители Huawei ES3000 V3 NVMe PCIe, обновите драйвер ES3000 V3 до последней версии.

Поддержка RAID

Карта контроллера RAID поддерживает одно из следующего:

RAID 0, 1, 10 и 1E.

RAID 0, 1, 10, 5, 50, 6 и 60, максимальный объем кэш-памяти 2 ГБ и суперконденсатор для защиты от отключения питания.

Одна или две карты RAID-контроллера одной модели.

Сетевой порт

LOM можно гибко настроить для предоставления любого из следующих портов:

До двух LOM.

2 порта GE-RJ45/4 порта GE-RJ45/2 порта 10GE SFP+/2 порта 10GE RJ45.

слот PCIe

И FM-A, и BIO поддерживают стандартные слоты PCIe. Каждый из остальных модулей FM поддерживает только два слота для карт контроллера RAID, но не поддерживает стандартные слоты PCIe. Сервер поддерживает 18 слотов PCIe при наличии FM-A.

Два слота PCIe 3.0 x16 и восемь слотов PCIe 3.0 x8 находятся на заднем модуле ввода-вывода и используются для установки стандартных плат, которые необходимо подключать к внешним кабелям, например сетевых адаптеров, HBA и плат IB.

Два слота PCIe 3.0 x16 и четыре слота PCIe 3.0 x8 находятся на FM-A с помощью двух PRM, используемых для установки стандартных карт, не требующих подключения к внешним кабелям, например:

Шесть карт Huawei ES3000 PCIe SSD

Два сертифицированных Huawei графических процессора

Три Huawei ES3000 и один GPU

Два слота для карт RAID-контроллера находятся на FM-A.

УВЕДОМЛЕНИЕ:

RH8100 V3 не может быть оснащен твердотельными накопителями Huawei ES3000 V3 NVMe PCIe SSD и твердотельными накопителями Intel NVMe PCIe одновременно.

Когда установлены карты NVMe PCIe SSD Huawei ES3000 V3, обновите драйвер ES3000 V3 до последней версии.

Внешние порты и кнопки

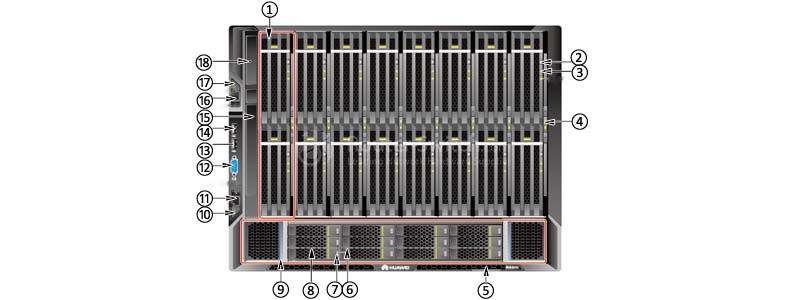

Передняя панель: два порта USB 2.0, одна кнопка питания, одна кнопка UID, один порт VGA и одна сенсорная ЖК-панель диагностики

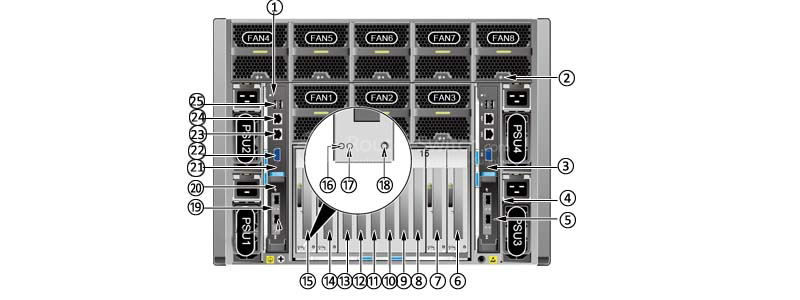

Задняя панель: два HFC. Каждый из них имеет два порта USB 2.0, один порт VGA, один последовательный порт, один сетевой порт управления GE, один индикатор UID и один слот LOM.

DVD-привод

Привод DVD-RW с одним портом SATA.

Видеокарта

Графическая карта интегрирована в HFC и поддерживает 32 МБ памяти дисплея и максимальное разрешение 1280 x 1024.

БП

Вы можете выбрать блок питания мощностью 3000 Вт переменного тока, 2000 Вт переменного тока или 2500 Вт постоянного тока.

Блоки питания можно настроить в режиме резервирования 2+2 или 1+1.

Управление системой

Поддерживает удаленное управление, веб-интерфейсы, виртуальную KVM и стандартные протоколы, такие как IPMI 2.0 и SNMP.

Безопасность

Пароль при включении и пароль администратора.

Технические характеристики

Размеры шасси (В x Ш x Г)

352 мм x 447 мм x 855 мм (13,86 дюйма x 17,60 дюйма x 33,66 дюйма)

Место для установки

Сервер помещается в универсальный шкаф, соответствующий стандарту IEC 297.

Ширина шкафа: 19 дюймов.

Глубина шкафа: > 1000 мм (39,37 дюйма)

Требования к установке направляющих рельсов следующие:

L-образные направляющие: применимы только к шкафу Huawei.

Регулируемые направляющие: применимы к шкафу с расстоянием между передней и задней монтажными планками от 543,5 мм (21,40 дюйма) до 848,5 мм (33,41 дюйма).

Удерживающие рейки: применимы к шкафу с расстоянием между передней и задней монтажными планками от 610 мм (24,02 дюйма) до 914 мм (35,98 дюйма).

Масса

Максимальный вес:

Сервер с 8 отсеками: 152 кг (335,10 фунта)

Сервер с 12 отсеками: 160 кг (352,74 фунта)

Сервер с 24 отсеками: 165 кг (363,76 фунта)

Вес упаковочного материала: 20 кг (44,10 фунта)

Температура

Рабочая температура: от 5°C до 40°C (от 41°F до 104°F) (совместимость с ASHRAE Class A3)

ПРИМЕЧАНИЕ:

При настройке модулей DIMM емкостью 64 ГБ или мощных графических процессоров максимальная рабочая температура составляет 35 °C (95 °F).

Температура хранения: от -40°C до +65°C (от -40°F до +149°F)

Скорость изменения температуры: < 20°C/ч (36°F/ч)

Температура длительного хранения: от 21°C до 27°C (от 69,8°F до 80,6°F)

Влажность

Влажность при эксплуатации: от 10% до 90% относительной влажности (без конденсации)

Влажность при хранении: от 5% до 95% относительной влажности (без конденсации)

Скорость изменения влажности: < 20% RH/ч

Влажность при длительном хранении: от 30% до 69% относительной влажности (без конденсации)

Высота

≤ 3000 м (9842,40 фута)

Максимальная рабочая температура снижается на 1°C (1,8°F) при каждом увеличении высоты на 300 м (984,24 фута) на высоте более 900 м (2952,72 фута).

На высоте более 3000 м (9842,5 фута) можно использовать только блоки питания Titanium.

Жесткие диски не поддерживаются на высоте более 3000 м (9842,5 фута).

Акустический шум

Данные, перечисленные ниже, представляют собой заявленные уровни звуковой мощности по шкале А (LWAd) и заявленные средние уровни звукового давления по шкале А по шкале А (LpAm) при работе сервера при температуре окружающей среды 23°C (73,4°F). Уровень шума измеряется в соответствии с ISO 7779 (ECMA 74) и декларируется в соответствии с ISO 9296 (ECMA 109).

Праздный:

LWAd: 6,6 бел

LpAm: 50,0 дБА

Эксплуатация:

LWAd: 6,9 бел

LpAm: 52,7 дБА

ПРИМЕЧАНИЕ:

Фактические уровни звука, создаваемые во время работы сервера, зависят от конфигурации сервера, нагрузки и температуры окружающей среды.

Агрессивный загрязнитель воздуха

Скорость коррозии медного образца: < 300 Å/мес (в соответствии с уровнем газовой коррозии ANSI/ISA-71.04-2013 G1)

Скорость коррозии образца серебра: < 200 Å/месяц

Твердые загрязнители

Соблюдены требования ISO14664-1 класса 8.

Вам рекомендуется обратиться в профессиональную организацию для мониторинга твердых частиц в помещении, где находится оборудование.

В аппаратной нет взрывоопасной, токопроводящей, магнитной или вызывающей коррозию пыли.

Входное напряжение

Блок питания постоянного тока мощностью 2500 Вт: от –48 В до –60 В постоянного тока

Блок питания переменного тока мощностью 2000 Вт:

от 90 В переменного тока до 264 В переменного тока при частоте 50 или 60 Гц

240 В постоянного тока

Блок питания переменного тока мощностью 3000 Вт:

от 90 В переменного тока до 264 В переменного тока при частоте 50 или 60 Гц

240 В постоянного тока

ПРИМЕЧАНИЕ:

Рекомендуемые характеристики тока для внешнего силового автоматического выключателя, подключенного к RH8100 V3, следующие:

переменный ток: 32 А

постоянный ток: 63 А

380 В постоянного тока: 32 А

Входной ток

Блок питания постоянного тока 2500 Вт: 63 А

Блок питания переменного/постоянного тока мощностью 2000 Вт: 10 А

Блок питания переменного/постоянного тока мощностью 3000 Вт: 16 А

ПРИМЕЧАНИЕ:

В блоке питания мощностью 2000 Вт используется внутренний предохранитель на 25 А.

Номинальное выходное напряжение

12 В постоянного тока

Номинальная мощность блока питания

RH8100 V3 поддерживает блоки питания в режиме резервирования 2+2 или 1+1. Ниже приводится номинальная мощность для каждого типа блока питания:

Блок питания пост. тока 2500 Вт: 2500 Вт (входное напряжение: от –48 В пост. тока до –60 В пост. тока)

Блок питания переменного тока мощностью 2000 Вт:

800 Вт (входное напряжение 90–143 В переменного тока)

1800 Вт (входное напряжение 180–242 В переменного тока)

2000 Вт (входное напряжение 198–264 В переменного тока)

2000 Вт (вход 216–264 В пост. тока)

Блок питания переменного тока мощностью 3000 Вт:

1200 Вт (на входе 90–143 В переменного тока)

2500 Вт (входное напряжение 180–242 В переменного тока)

3000 Вт (входное напряжение 200–264 В переменного тока)

3000 Вт (вход 216–264 В пост. тока)

Потребляемая мощность для 4-процессорного сервера

Максимальная потребляемая мощность: 1313,94 Вт

Типичное энергопотребление: 1041,54 Вт

Минимальная потребляемая мощность: 769,73 Вт

Потребляемая мощность для 4-процессорного сервера

Максимальная потребляемая мощность: 2627,88 Вт

Типичное энергопотребление: 2083,07 Вт

Минимальная потребляемая мощность: 1539,46 Вт
