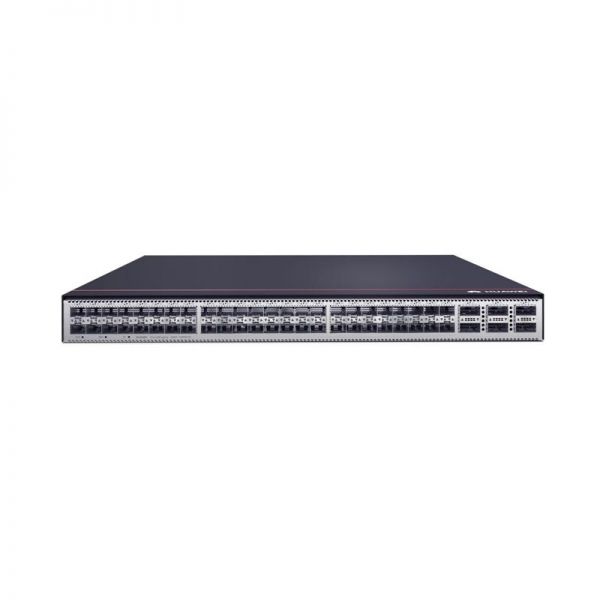

КЭ6820-48С6КК-Б0

CE6820-48S6CQ-B0 Спецификация

Тип установки

Установка шкафа

Процессор

4-ядерный, 1,4 ГГц

Память

ОЗУ: 4 ГБ

НИ Флэш

64 МБ

Флэш-память NAND

2 ГБ

Режим питания

· Переменный ток

· ОКРУГ КОЛУМБИЯ

HVDC

Консольный порт

RJ45

Интерфейс службы нисходящей линии связи

48*10GE SFP+ (Примечание: 1. Интерфейсы 10GE совместимы с GE; 2. Интерфейсы не поддерживают линейные оптические модули 10GE LRM/80KM)

Интерфейс службы восходящей линии связи

6*100GE QSFP28 (Примечание: 1. Каждый порт 100G QSFP28 можно настроить для работы на скорости 40 Гбит/с. 2. Порт 100G QSFP28 нельзя разделить на четыре порта 25GE или 10GE. 3. 100GE и 40GE 1/3/5. m поддерживаются медные кабели, но автосогласование медных кабелей не поддерживается. Медные кабели 100GE и 40GE можно использовать только на интерфейсах стека и интерфейсах одноранговых каналов M-LAG.)

Сервисный порт, поддерживающий функцию стека

Оптические порты 10GE и оптические порты 100GE

РТК

Поддерживается

Типичная потребляемая мощность [Вт]

· 162 Вт (100% пропускная способность, высокоскоростные кабели SFP+ на 48 портов и высокоскоростные кабели QSFP28 на 6 портов, два модуля питания)

196 Вт (пропускная способность 100 %, оптические модули ближнего действия на всех портах, двойные модули питания)

Типичное тепловыделение [BTU/час]

· 553 БТЕ/ч (100% пропускная способность, высокоскоростные кабели SFP+ на 48 портов и высокоскоростные кабели QSFP28 на 6 портов, два модуля питания)

669 БТЕ/ч (пропускная способность 100 %, оптические модули ближнего действия на всех портах, двойные модули питания)

Статическая потребляемая мощность [Вт]

102 Вт

Статическое тепловыделение [BTU/час]

348 БТЕ/час

Максимальная потребляемая мощность [Вт]

282 Вт

Максимальное тепловыделение

962

Количество силовых модулей

2

Резервный источник питания

Резервное копирование 1+1

Номинальное входное напряжение [В]

· Модуль питания 600 Вт переменного тока и 240 В постоянного тока: от 100 В переменного тока до 240 В переменного тока, 50/60 Гц; 240 В постоянного тока

· Модуль питания постоянного тока мощностью 1000 Вт: от –48 В до –60 В постоянного тока

Модуль питания постоянного тока высокого напряжения мощностью 1200 Вт: от 240 В до 380 В постоянного тока

Диапазон входного напряжения [В]

· Модуль питания 600 Вт переменного тока и 240 В постоянного тока: от 90 В переменного тока до 290 В переменного тока, от 45 Гц до 65 Гц; от 190 В пост. тока до 290 В пост. тока

· Модуль питания постоянного тока мощностью 1000 Вт: от –38,4 В до –72 В постоянного тока

Модуль питания постоянного тока высокого напряжения мощностью 1200 Вт: от 190 В до 400 В постоянного тока

Максимальный входной ток [А]

· Модуль питания 600 Вт переменного тока и 240 В постоянного тока: 8 А (от 100 В переменного тока до 240 В переменного тока); 4 А (240 В пост. тока)

· Модуль питания постоянного тока мощностью 1000 Вт: 30 А (от –48 В до –60 В постоянного тока)

Модуль питания постоянного тока высокого напряжения мощностью 1200 Вт: 8 А

Номинальная выходная мощность [Вт]

· Модуль питания 600 Вт переменного тока и 240 В постоянного тока: 600 Вт

· Модуль питания постоянного тока мощностью 1000 Вт: 1000 Вт

Модуль питания постоянного тока высокого напряжения 1200 Вт: 1200 Вт

Максимальная выходная мощность [Вт]

· 600 Вт (переменный ток и 240 В постоянного тока)

· 1000 Вт (–48 В пост. тока)

1200 Вт (380 В постоянного тока)

Сертификация

· Соответствует стандартам безопасности.

· Соответствует стандартам ЭМС.

Соответствует стандартам защиты окружающей среды.

Защита от перенапряжения источника питания [кВ]

· Переменный ток: 6 кВ в обычном режиме и 6 кВ в дифференциальном режиме

· Постоянный ток: 4 кВ в обычном режиме и 2 кВ в дифференциальном режиме

HVDC: 4 кВ в обычном режиме и 2 кВ в дифференциальном режиме

Типы вентиляторов

Подключаемый

Количество вентиляторов

4

Резервные вентиляторы

Устройство поддерживает резервирование 3+1 вентиляторных модулей, работающих в режиме горячего резерва. Система может нормально работать в течение короткого времени после отказа одного модуля вентилятора. Рекомендуется немедленно заменить неисправный модуль вентилятора.

Режим отвода тепла

Воздушное охлаждение

Направление воздушного потока

От передней к задней или от задней к передней, в зависимости от модулей вентиляторов и модулей питания.

Доступность

0,99999618

Средняя наработка на отказ [год]

45,48 года

MTTR [час]

1,52 часа

Шум при нормальной температуре (27°C, звуковое давление) [дБ(A)]

· Воздушный поток спереди назад: < 55 дБ(А)

Направленный поток воздуха: < 56 дБ(А)

Шум при высокой температуре (40°C, звуковое давление) [дБ(A)]

· Воздушный поток спереди назад: < 71 дБ(А)

· Направленный поток воздуха: < 72 дБ(А)

Длительная рабочая высота над уровнем моря [м (футы)]

· ≤ 5000 м (16404 футов)

Длительная рабочая относительная влажность [RH]

· От 5% до 95% относительной влажности, без конденсации

Длительная рабочая температура [°C (°F)]

от 0°C до 40°C (от 32°F до 104°F) на высоте 0–1800 м (0–5906 футов)

ПРИМЕЧАНИЕ:

· При высоте над уровнем моря 1800–5000 м (5096–16404 футов) максимальная рабочая температура снижается на 1°C (1,8°F) каждый раз, когда высота увеличивается на 220 м (722 фута).

Температура хранения [°C (°F)]

· от -40°C до +70°C (от -40°F до +158°F)
