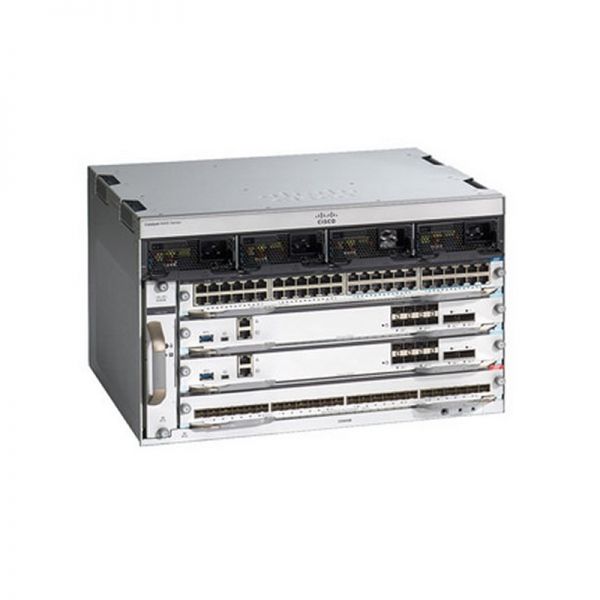

C9404R-48U-БНДЛ-А

C9404R-48U-БНДЛ-А   Спецификация

Код продукта

C9404R-48U-БНДЛ-А

Описание продукта

Слот Catalyst 9400 Series 4, Sup, 1xC9400-LC-48U, DNA-A LIC

Размеры (В х Ш х Г)

1,73 х 17,5 х 17,7 дюймов

Стойки (RU)

6RU

Общее количество слотов

4

Слоты для линейных карт

2

Слоты Supervisor Engine

2

Примечание. Слоты 2 и 3 зарезервированы для Supervisor Engine только в Cisco Catalyst C9404R; слоты 1 и 4 зарезервированы для линейных карт.

Выделенные номера слотов Supervisor Engine

2 и 3

Примечание. Линейные карты не поддерживаются в слотах Supervisor.

Резервирование Supervisor Engine

Да

Поддерживаемые модули Supervisor

C9400-SUP-1,C9400-SUP-1XL,C9400-SUP-1XL-Y

Максимум   PoE на слот

4320 Вт

Примечание. Упомянутое максимальное значение PoE соответствует текущей поставляемой линейной карте, однако шасси поддерживает ~4800 Вт PoE на слот.

Максимальная масштабируемость полосы пропускания на   слот для линейной карты

До 480 Гбит/с на всех слотах

Примечание. 80 Гбит/с на слот линейной карты при использовании с C9400-SUP-1 и 240 Гбит/с на слот линейной карты при использовании с C9400-SUP-1XL, C9400-SUP-1XL-Y.

Количество отсеков для блоков питания

4

Входная мощность переменного тока

Да

Встроенный PoE

Да

Поддерживаемые блоки питания

3200 Вт переменного тока, 2100 Вт переменного тока, 3200 Вт постоянного тока

Количество отсеков для кассет вентиляторов

1

Расположение 19-дюймовой стойки

Передний

Порты 10/100/1000BASE-T Gigabit (RJ 45)

96

10/100/1000BASE-T Gigabit Ethernet с портами POE+

96

Коммутируемый 10/100/1000BASE-T Gigabit Ethernet с UPOE   порты

96

Коммутируемые порты 10 Gigabit Ethernet

48

Порты Cisco Multigigabit Ethernet (с

УПОЭ)

48

Коммутируемые порты 1 Gigabit Ethernet

96

Порты 802.3 BT тип 4 (90 Вт)

96

Условия окружающей среды

Для Cisco Catalyst серии 9400 требуются следующие условия:

•Рабочая Температура

• Нормальная рабочая* температура и высота над уровнем моря:

от -23 ° до 113 ° F (от -5 до +45 ° C), до 6000 футов (1800 м)

от -23 ° до 104 ° F (от -5 до +40 ° C), до 10 000 футов (3000 м)

-*Минимальная температура окружающей среды для холодного пуска 0 ° С

•Краткосрочные** исключительные условия:

от -23 ° до 131 ° F (от -5 до +55 ° C), до 6000 футов (1800 м)

от -23 ° до 122 ° F (от -5 до +50 ° C), до 10 000 футов (3000 м)

- ** Не более чем в течение одного года: 96 часов подряд, или всего 360 часов, или 15 событий.

• Температура хранения: от -40 ° до 158 ° F (от -40 ° до 70 ° C)

• Относительная влажность: от 10 до 95 процентов, без конденсации

• Рабочая высота: от -60 до 3000 м.

Соответствие нормативным требованиям

Маркировка СЕ

Безопасность

• UL 60950-1

•CAN/CSA-C222.2 № 60950-1

• ЕН 60950-1

• МЭК 60950-1

• AS/NZS 60950.1

• IEEE 802.3

ЭМС

• 47 CFR часть 15

• СИСПР22 Класс А

• КН 32 Класс А

• EN 300 386 V1.6.1

• EN 55022 Класс А

• EN 55032 Класс А

• СИСПР 32 Класс А

• EN61000-3-2

• EN61000-3-3

• ICES-003 Класс А

•TCVN 7189 Класс А

• V-3 Класс А

• CNS13438 Класс А

• СИСПР24

• EN 300 386

• EN55024

• ТСВН 7317

• КН35

Отраслевые стандарты ЭМС, безопасности и охраны окружающей среды

•NEBS: рабочая температура: от -5 до 55°C.

• Относительная влажность: 10-93%

• Рабочая высота: до 1829 м (6000 футов) при 55°C

• Требования ETSI 300-019 включены в GR-63-CORE с некоторыми отклонениями.

• SR-3580 NEBS уровня 3 (GR-63-CORE, к текущему выпуску, GR-1089-CORE, к текущему выпуску)

•ETS 300 019-2-1, Класс 1.2 Хранение

•ETS 300 019-2-2, класс 2.3 Транспортировка

•ETS 300 019-2-3, класс 3.2 Стационарное оборудование

• EN50121-4

• EN 300 386

Соответствие ROHS

ROHS5

Номинальная наработка на отказ (часы)

2 077 070
