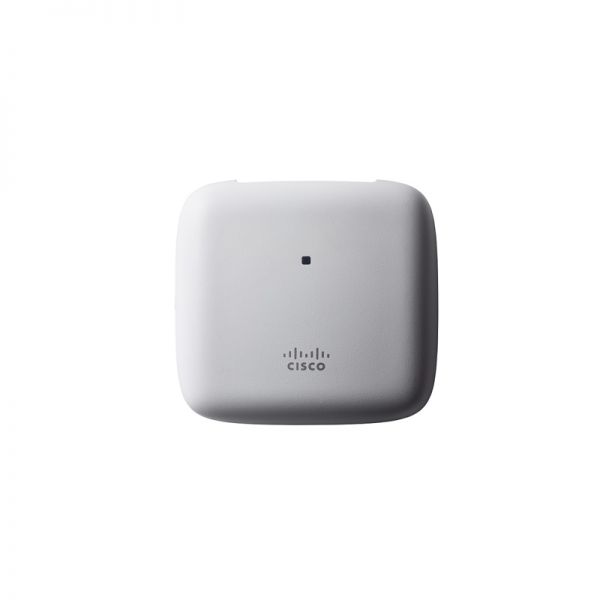

АИР-AP1815I-T-K9C

Спецификация точки доступа Cisco Aironet 1815i

Аутентификация и безопасность

● Расширенный стандарт шифрования (AES) для Wi-Fi Protected Access 2 (WPA2)

● 802.1X, аутентификация, авторизация и учет RADIUS (AAA)

● 802.11р

● 802.11i

Программное обеспечение

● ПО Cisco Unified Wireless Network с контроллерами беспроводной сети AireOS версии 8.5 или более поздней.

● Cisco Mobility Express

Поддерживаемые контроллеры WLAN

● Контроллеры беспроводной сети Cisco серии 2500, контроллеры беспроводной сети Cisco серии 3500, модуль контроллера беспроводной сети Cisco для ISR G2, модуль 2 сервисов беспроводной связи Cisco (WiSM2) для коммутаторов Catalyst® серии 6500, контроллеры беспроводной сети Cisco серии 5500, контроллеры беспроводной сети Cisco Flex® серии 7500, Контроллеры беспроводной сети Cisco серии 8500, Контроллеры беспроводной сети Cisco серии 9800,

● Cisco Mobility Express

Максимальное количество клиентов

● Максимальное количество связанных беспроводных клиентов: 200 на радиомодуль Wi-Fi, всего 400 клиентов на точку доступа.

802.11ac

● 2x2 однопользовательский/многопользовательский MIMO с двумя пространственными потоками

● Объединение максимального соотношения (MRC)

● Каналы 20, 40 и 80 МГц

● Скорость передачи данных PHY до 866,7 Мбит/с (80 МГц на 5 ГГц)

● Агрегация пакетов: A-MPDU (Tx/Rx), A-MSDU (Rx)

● 802.11 Динамический выбор частоты (DFS)

● Поддержка циклического сдвига (CSD)

Порты Ethernet

● Аутентификация с фильтрацией 802.1X или MAC

● Динамическая VLAN или на порт

● Трафик локально коммутируется или туннелируется обратно на контроллер беспроводной локальной сети.

Bluetooth (будет доступно)

● Встроенное радио Bluetooth 4.1 (включая BLE)

● Максимальная мощность передачи: 4 дБм

● Усиление антенны: 2 дБи

Поддерживаемые скорости передачи данных

802.11a: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с

802.11b/g: 1, 2, 5,5, 6, 9, 11, 12, 18, 24, 36, 48, 54 Мбит/с

Скорость передачи данных 802.11n на частоте 2,4 ГГц:

Индекс MCS1

GI2 = 800 нс

ГИ = 400 нс

Скорость 20 МГц (Мбит/с)

Скорость 20 МГц (Мбит/с)

0

6,5

7.2

1

13

14,4

2

19,5

21,7

3

26

28,9

4

39

43,3

5

52

57,8

6

58,5

65

7

65

72,2

8

13

14,4

9

26

28,9

10

39

43,3

11

52

57,8

12

78

86,7

13

104

115,6

14

117

130

15

130

144,4

Скорость передачи данных 802.11ac на частоте 5 ГГц:

Индекс MCS

Пространственные потоки

ГИ = 800 нс

ГИ = 400 нс

Скорость 20 МГц (Мбит/с)

Скорость 40 МГц (Мбит/с)

Скорость 80 МГц (Мбит/с)

Скорость 20 МГц (Мбит/с)

Скорость 40 МГц (Мбит/с)

Скорость 80 МГц (Мбит/с)

0

1

6,5

13,5

29,3

7.2

15

32,5

1

1

13

27

58,5

14,4

30

65

2

1

19,5

40,5

87,8

21,7

45

97,5

3

1

26

54

117

28,9

60

130

4

1

39

81

175,5

43,3

90

195

5

1

52

108

234

57,8

120

260

6

1

58,5

121,5

263,3

65

135

292,5

7

1

65

135

292,5

72,2

150

325

8

1

78

162

351

86,7

180

390

9

1

–

180

390

–

200

433,3

0

2

13

27

58,5

14,4

30

65

1

2

26

54

117

28,9

60

130

2

2

39

81

175,5

43,3

90

195

3

2

52

108

234

57,8

120

260

4

2

78

162

351

86,7

180

390

5

2

104

216

468

115,6

240

520

6

2

117

243

526,5

130

270

585

7

2

130

270

585

144,4

300

650

8

2

156

324

702

173,3

360

780

9

2

–

360

780

–

400

866,7

Максимальное количество непересекающихся каналов

A (регуляторный домен):

● от 2,412 до 2,462 ГГц; 11 каналов

● от 5,180 до 5,320 ГГц; 8 каналов

● от 5,500 до 5,700 ГГц; 8 каналов

(за исключением диапазона от 5,600 до 5,640 ГГц)

● от 5,745 до 5,825 ГГц; 5 каналов

B (регуляторный домен B):

● от 2,412 до 2,462 ГГц; 11 каналов

● от 5,180 до 5,320 ГГц; 8 каналов

● от 5,500 до 5,720 ГГц; 12 каналов

● от 5,745 до 5,825 ГГц; 5 каналов

C (регуляторный домен C):

● от 2,412 до 2,472 ГГц; 13 каналов

● от 5,745 до 5,825 ГГц; 5 каналов

D (регуляторный домен D):

● от 2,412 до 2,462 ГГц; 11 каналов

● от 5,180 до 5,320 ГГц; 8 каналов

● от 5,745 до 5,825 ГГц; 5 каналов

E (регуляторный домен E):

● от 2,412 до 2,472 ГГц; 13 каналов

● от 5,180 до 5,320 ГГц; 8 каналов

● от 5,500 до 5,700 ГГц; 8 каналов

(за исключением диапазона от 5,600 до 5,640 ГГц)

F (регуляторный домен F):

● от 2,412 до 2,472 ГГц; 13 каналов

● от 5,745 до 5,805 ГГц; 4 канала

G (регуляторный домен G):

● от 2,412 до 2,472 ГГц; 13 каналов

● от 5,745 до 5,865 ГГц; 7 каналов

H (регуляторный домен H):

● от 2,412 до 2,472 ГГц; 13 каналов

● от 5,180 до 5,320 ГГц; 8 каналов

● от 5,745 до 5,825 ГГц; 5 каналов

I (регуляторный домен I):

● от 2,412 до 2,472 ГГц; 13 каналов

● от 5,180 до 5,320 ГГц; 8 каналов

K (регуляторный домен K):

● от 2,412 до 2,472 ГГц; 13 каналов

● от 5,180 до 5,320 ГГц; 8 каналов

● от 5,500 до 5,620 ГГц; 7 каналов

● от 5,745 до 5,805 ГГц; 4 канала

N (регуляторный домен N):

● от 2,412 до 2,462 ГГц; 11 каналов

● от 5,180 до 5,320 ГГц; 8 каналов

● от 5,745 до 5,825 ГГц; 5 каналов

Q (регуляторный домен Q):

● от 2,412 до 2,472 ГГц; 13 каналов

● от 5,180 до 5,320 ГГц; 8 каналов

● от 5,500 до 5,700 ГГц; 11 каналов

R (регуляторный домен R):

● от 2,412 до 2,472 ГГц; 13 каналов

● от 5,180 до 5,320 ГГц; 8 каналов

● от 5,660 до 5,700 ГГц; 3 канала

● от 5,745 до 5,805 ГГц; 4 канала

S (регуляторный домен S):

● от 2,412 до 2,472 ГГц; 13 каналов

● от 5,180 до 5,320 ГГц; 8 каналов

● от 5,500 до 5,700 ГГц; 11 каналов

● от 5,745 до 5,825 ГГц; 5 каналов

T (регуляторный домен T):

● от 2,412 до 2,462 ГГц; 11 каналов

● от 5,280 до 5,320 ГГц; 3 канала

● от 5,500 до 5,700 ГГц; 8 каналов

(за исключением диапазона от 5,600 до 5,640 ГГц)

● от 5,745 до 5,825 ГГц; 5 каналов

Z (регуляторный домен Z):

● от 2,412 до 2,462 ГГц; 11 каналов

● от 5,180 до 5,320 ГГц; 8 каналов

● от 5,500 до 5,700 ГГц; 8 каналов

(за исключением диапазона от 5,600 до 5,640 ГГц)

● от 5,745 до 5,825 ГГц; 5 каналов

Примечание. Это зависит от регулятивного домена. Обратитесь к документации по продукту за конкретными подробностями для каждого регулятивного домена.

Доступные настройки мощности передачи

2,4 ГГц

20 дБм (100 мВт)

17 дБм (50 мВт)

14 дБм (25 мВт)

11 дБм (12,5 мВт)

8 дБм (6,25 мВт)

5 дБм (3,13 мВт)

2 дБм (1,56 мВт)

-1 дБм (0,78 мВт)

5 ГГц

20 дБм (100 мВт)

17 дБм (50 мВт)

14 дБм (25 мВт)

11 дБм (12,5 мВт)

8 дБм (6,25 мВт)

5 дБм (3,13 мВт)

2 дБм (1,56 мВт)

-1 дБм (0,78 мВт)

Примечание. Максимальное значение мощности зависит от канала и законодательства конкретной страны. Дополнительные сведения см. в документации по продукту.

Встроенные антенны

● 2,4 ГГц, усиление 2 дБи

● 5 ГГц, усиление 4 дБи

Интерфейсы

● 1 порт 10/100/1000BASE-T с автоопределением (RJ-45), питание через Ethernet (PoE)

● Порт консоли управления (RJ-45)

Индикаторы

● Индикатор состояния показывает состояние загрузчика, состояние ассоциации, рабочее состояние, предупреждения загрузчика, ошибки загрузчика.

Размеры (Ш х Д х В)

● Точка доступа (без монтажного кронштейна): 6 x 6 x 1,3 дюйма (150,8 x 150,8 x 33 мм)

Масса

● Точка доступа без монтажного кронштейна или любых других аксессуаров: 14 унций (400 г)

Относящийся к окружающей среде

● Эксплуатация

◦ Температура: от 32° до 104°F (от 0° до 40°C)

◦ Влажность: от 10% до 90% (без конденсации)

◦ Макс. высота над уровнем моря: 9843 фута (3000 м) при 40°C

● В нерабочем состоянии (хранение и транспортировка)

◦ Температура: от -22° до 158°F (от -30° до 70°C)

◦ Влажность: от 10% до 90% (без конденсации)

◦ Макс. высота над уровнем моря: 15 000 футов (4500 м) при 25°C

Система

● 1 ГБ динамической памяти

● 256 МБ флэш-памяти

● Четырехъядерный процессор 710 МГц

Требования к входной мощности

● Инжектор питания: AIR-PWRINJ5= или AIR-PWRINJ6=

Варианты питания

● Ethernet-коммутатор 802.3af/at

● Дополнительные модули питания Cisco (AIR-PWRINJ5=, AIR-PWRINJ6=)

Потребляемая мощность

● 8,3 Вт (максимум, по PoE)

Физическая охрана

● Защитный винт Torx, входящий в комплект поставки точки доступа.

Монтаж

● В комплекте с точкой доступа: монтажный кронштейн AIR-AP-BRACKET8

Аксессуары

● Монтажный кронштейн: AIR-AP-BRACKET8= (доступен как запасной)

● Комплект физической защиты: AIR-SEC-50= (продается отдельно), 50 шт. Защитные винты для крепления точки доступа к настенному кронштейну, 50 шт. колпачки RJ-45 и 2 шт. ключи разблокировки, используемые для блокировки физического доступа к портам Ethernet

Гарантия

Ограниченная пожизненная гарантия на оборудование

Согласие

● Безопасность:

◦ UL 60950-1

◦ CAN/CSA-C22.2 № 60950-1

◦ UL 2043

◦ МЭК 60950-1

◦ EN 60950-1

● Разрешения на радио:

◦ FCC, часть 15.247, 15.407

◦ RSS-247 (Канада)

◦ EN 300.328, EN 301.893 (Европа)

◦ ARIB-STD 66 (Япония)

◦ ARIB-STD T71 (Япония)

◦ Электромагнитные помехи и восприимчивость (класс B)

◦ FCC, части 15.107 и 15.109.

◦ ICES-003 (Канада)

◦ VCCI (Япония)

◦ EN 301.489-1 и -17 (Европа)

◦ EN 50385

● Стандарты IEEE:

◦ IEEE 802.11a/b/g, 802.11n, 802.11h, 802.11d

◦ IEEE 802.11ac

● Безопасность:

◦ 802.11i, WPA2, WPA

◦ 802.1X

◦ АЕС

● Типы расширяемого протокола аутентификации (EAP):

◦ Безопасность транспортного уровня EAP (TLS)

◦ EAP-Tunneled TLS (TTLS) или протокол проверки подлинности Microsoft Challenge версии 2 (MSCHAPv2).

◦ Защищенный протокол EAP (PEAP) версии 0 или EAP-MSCHAPv2.

◦ EAP-Flexible Authentication by Secure Tunneling (FAST)

◦ PEAP v1 или EAP-Generic Token Card (GTC)

◦ EAP-модуль идентификации абонента (SIM)

● Мультимедиа:

◦ Мультимедиа Wi-Fi (WMM)

● Другое:

◦ Бюллетень FCC OET-65C

◦ RSS-102
