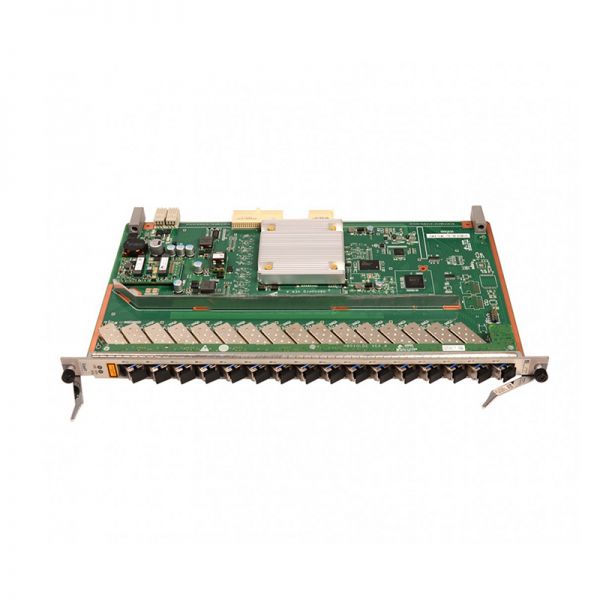

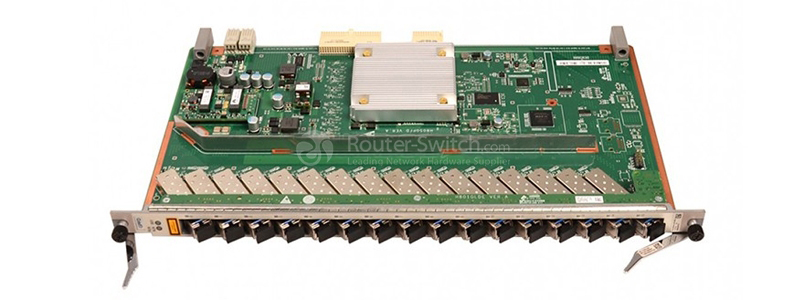

H80D00GPFD03

Especificações MA5600T

Especificações

MA5600T(ETSI)

MA5600T(IEC)

MA5603T

MA5608T

Dimensões (A x L x P)

490 mm x 275,8 mm x 447,2 mm

442 mm x 275,8 mm x 441,7 mm

442 mm x 283,2 mm x 263,9 mm

442 mm x 244,5 mm x 88,1 mm

Ambiente operacional

–25°C a 55°C
5% UR a 95% UR

–40°C a 65°C
5% UR a 95% UR

–40°C a 65°C
5% UR a 95% UR

Fonte de energia

Proteção de fonte de alimentação dupla
Faixa de tensão operacional de –38,4 V a –72 V

Proteção de fonte de alimentação dupla
Fonte de alimentação CC: -38,4 V a -72 V
Fonte de alimentação AC: 100V a 240V

Capacidade de comutação — barramento de backplane

3,2 Tbit/s

1,5 Tbit/s (H801MABO)
2 Tbit/s (H802MABO)

720 Gbit/s

Capacidade de Acesso

1.024 x ADSL2+

1.024 x VDSL2

512 x EFM SHDSL

256 x TDM SHDSL

1.024 x POTES

512 x SUTIÃ ISDN

64 x ISDN PRA

128 x 10G GPON

256 x GPON

768 x P2P FE

768 x P2P GE

896 x ADSL2+

896 x VDSL2

448 x EFM SHDSL

224 x TDM SHDSL

896 x POTES

448 x SUTIÃ ISDN

56 x ISDN PRA

112 x 10G GPON

224 x GPON

672 x P2P FE

672 x P2P GE

384 x ADSL2+

384 x VDSL2

192 x EFM SHDSL

96 x TDM SHDSL

384 x POTES

192 x ISDN SUTIÃ

64 x ISDN PRA

96x10G GPON

48 x GPON

288 x P2P FE

288 x P2P GE

16 x 10G GPON

48 x GPON

96 x P2P FE

96 x P2P GE

Tipos de porta

Portas upstream: 10 portas ópticas GE e portas ópticas/elétricas GE
Portas de serviço: porta óptica 10G GPON, porta óptica GPON, porta óptica P2P FE, porta óptica P2P GE e porta óptica Ethernet, porta ADSL2+, porta VDSL2, porta SHDSL, porta POTS e porta ISDN

Performance do sistema

Encaminhamento de taxa de linha de camada 2/camada 3

Rota estática, RIP, OSPF e MPLS

Esquemas de sincronização de relógio: BITS, E1, STM-1, sincronização de relógio Ethernet, 1588v2 e 1PPS + ToD

Proporção máxima de divisão GPON de 1:128

Taxa de divisão máxima de 10G PON de 1:256

Distância lógica máxima GPON entre dispositivos: 60 km

XG PON distância lógica máxima entre dispositivos: 100 km
