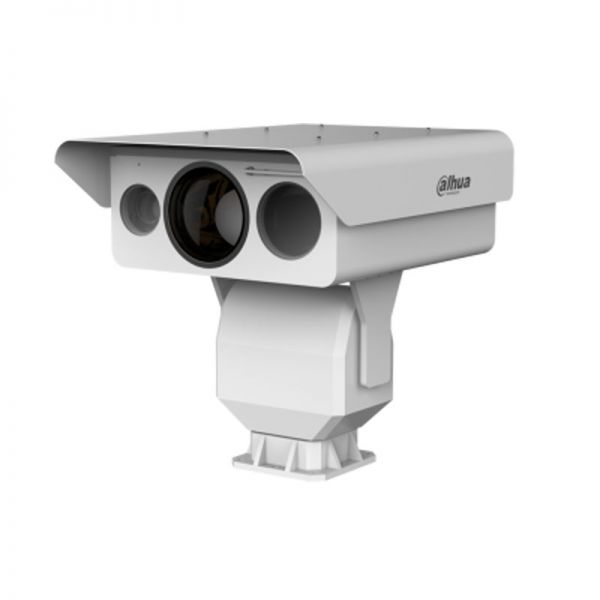

TPC-PT8621C

General

Estructura

Cámara PTZ multisensor

Térmico

Tipo de detector

Detector de plano focal no refrigerado de óxido de vanadio

Píxeles efectivos

640x512

Tamaño de píxel

17 μm

Rango espectral

8 μm–14 μm

Sensibilidad Térmica (NETD)

≤40mK

Longitud focal

100 mm; 20 mm–100 mm; 30 mm–150 mm; 38 mm–190 mm

Campo de visión

100 mm: horizontal: 6,2°; verticales: 5,0°

20 mm–100 mm: horizontal: 31,6°–6,2°; vertical: 25,1°–5,0°30 mm–150 mm: horizontal: 20,6°–4,2°; vertical: 16,5°–3,3°38 mm–190 mm: horizontal: 16,7°–3,5°; verticales: 12,5°–2,6°

Modo de enfoque

Auto; manual

Abertura

100 mm: F1.0
20 mm–100 mm: F1.0
30 mm–150 mm: F1.2
38 mm–190 mm: F1.2

Distancia de detección

100 mm: vehículo: 7843 m (2574 pies); humano: 2941m (9649ft)
20 mm–100 mm: vehículo: 7843 m (2574 pies); humano: 2941m (9649ft)
30 mm–150 mm: vehículo: 11 765 m (38 599 pies); humano: 4412m (14475ft)
38 mm–190 mm: vehículo: 14902 m (2552 pies); humano: 5588m (18333ft)

Distancia de reconocimiento

100 mm: vehículo: 1961 m (6434 pies); humano: 756 m (2480 pies)
20 mm–100 mm: vehículo: 1961 m (6434 pies); humano: 756 m (2480 pies)
30 mm–150 mm: vehículo: 2941 m (9649 pies); humano: 1134m (14475ft)
38 mm–190 mm: vehículo: 3725 m (12221 pies); humano: 1437m (4715ft)

Distancia de identificación

100 mm: vehículo: 980 m (3215 pies); humano: 378 m (1240 pies)
20 mm–100 mm: vehículo: 980 m (3215 pies); humano: 378 m (1240 pies)
30 mm–150 mm: vehículo: 1471 m (4826 pies); humano: 567 m (1860 pies)
38 mm–190 mm: vehículo: 1863 m (6112 pies); humano: 718 m (2356 pies)

Mejora de detalles digitales (DDE)

Sí

CAG

Auto; manual

Reducción de ruido

NR 2D; NR 3D

Paletas de colores

18 modos de color seleccionables como Whitehot/Blackhot/Ironrow/Icefire.

Visible

Sensor de imagen

CMOS de 1/1,9 pulgadas

Píxeles efectivos

1920x1080

máx. Resolución

2MP

Definición horizontal

≥1100TVL

mín. Iluminación

6,25 mm–300 mm: color: 0,001 [email protected]; blanco y negro: [email protected]

21 mm–500 mm; 12,5 mm–775 mm; 16,7 mm–1000 mm: color: 0,002 lux @ (F1.5, AGC activado); blanco y negro: 0.0005Lux @(F1.5, AGC ENCENDIDO)

CAG

Auto; manual

Reducción de ruido

NR 2D; NR 3D

Relación señal/ruido

>55dB

Balance de blancos

Automático/manual/interior/exterior/seguimiento/exterior automático/lámpara de sodio automático/lámpara de sodio

Desempañador electrónico

Sí

Estabilización de imagen electrónica (EIS)

Sí

Desempañador óptico

6,25 mm–300 mm: ninguno

21 mm–500 mm: Ninguno

12,5 mm–775 mm: Ninguno

16,7 mm–1000 mm: Sí

Velocidad de obturación electrónica

1/1s–1/100000s (automático o manual)

CLB

Sí

WDR

Sí

LLC

Sí

Zoom digital

6,25 mm–300 mm: 16 ×

21 mm–500 mm: Ninguno

12,5 mm–775 mm: Ninguno

16,7 mm–1000 mm: ninguno

Día/Noche

automático (ICR); color/B/N

Modo de enfoque

Auto; Semiautomatico; manual

Longitud focal

6,25 mm–300 mm (lente térmica: 100 mm);
21 mm-500 mm (lente térmica: 20 mm–100 mm);
12,5 mm-775 mm (lente térmica: 30 mm–150 mm);
16,7 mm-1000 mm (lente térmica: 38 mm–190 mm)

Campo de visión

6,25 mm–300 mm: horizontal: 61,93°–1,61°
21 mm-500 mm: horizontal: 23,5°–1,0°; vertical: 17,6°–0,8°
12,5 mm-775 mm: horizontal: 31,29°–0,32°; verticales: 19,36°–0,20°
16,7 mm-1000 mm: horizontal: 20,51°–0,22°; verticales: 15,54°–0,17°

Distancia de enfoque cercano

6,25 mm–300 mm: 0,01 m–1,5 m
21 mm-500 mm: 1 m–10 m
12,5 mm-775 mm: 1 m–10 m
16,7 mm-1000 mm: 1 m–10 m

Zoom óptico

6,25 mm–300 mm: 48×
21 mm-500 mm: 24 ×
12,5 mm-775 mm: 62x
16,7 mm-1000 mm: 60 ×

Abertura

6,25 mm–300 mm: F1,4–F4,5
21 mm-500 mm: F3.9
12,5 mm-775 mm: F3,5
16,7 mm-1000 mm: F3,5

Iluminación láser

Fuerza

10W

Longitud de onda

808±5nm

Distancia de trabajo

≥1000 m (≥3280,84 pies)

Ángulo

1°–30° ajustable

Velocidad de zoom

< 4s (Gran angular-Teleobjetivo)

Ajuste de brillo

Auto; manual

Audio y video

Compresión de video

H.265; H.264M; H.264H; H.264B; MJEPG

Resolución

Térmico:
Transmisión principal (1280 × 1024, 1280 × 720, 640 × 512); (1280x1024 por defecto); transmisión secundaria (640 × 512, 320 × 256) (640 × 512 por defecto)
Visible:
Transmisión principal (1920 × 1080, 1280 × 720, 704 × 576) (1920 × 1080 por defecto); transmisión secundaria (704 × 576, 352 × 288) (704 × 576 por defecto)

Velocidad de fotogramas de vídeo

Térmico:
50 Hz:
Transmisión principal (1280×1024@25fps/1280×960@25fps/1280×720@25fps/400x300@25fps), transmisión secundaria (640×512@25fps/640×480@25fps/400x300@25fps)
60 Hz:
Transmisión principal (1280×1024@30fps/1280×960@30fps/1280×720@30fps/400x300@30fps), transmisión secundaria (640×512@30fps/640×480@30fps/400x300@30fps)
Visible:
50 Hz:
Transmisión principal (1920 × 1080 a 25 fps/1280 × 720 a 25 fps/704 × 576 a 25 fps), transmisión secundaria (704 × 576 a 25 fps/352 × 288 a 25 fps)
60 Hz:
Transmisión principal (1920 × 1080 a 30 fps/1280 × 720 a 30 fps/704 × 480 a 30 fps), transmisión secundaria (704 × 480 a 30 fps/352 × 240 a 30 fps)

Compresión de audio

G.711a; G.711mu; CAA; PCM

Formato de codificación de imagen

jpeg

PTZ

Rango de giro/inclinación

Pan: 0°–360° sin fin;

Velocidad de control manual

Panorámica: 0,01°–30°/s; Inclinación: 0,01°–12°/s

Velocidad preestablecida

Panorámica: 0,01°–30°/s; Inclinación: 0,01°–12°/s

Preestablecido

300

Modo PTZ

5 Auto Scan, 8 Tour, 5 Pattern, Auto Pan

Configuración de velocidad

Adaptación de velocidad/distancia focal orientada al ser humano

Acción de encendido

Restauración automática al PTZ anterior y al estado de la lente después de un corte de energía

Movimiento inactivo

Active Preset/ Scan/ Tour/ Pattern si no hay ningún comando en el período especificado

Protocolo

DH-SD, Pelco-P/D (reconocimiento automático)

Función general

Conversación bidireccional

Sí

Protocolo de red

HTTP; TCP; PAR; RTSP; RTP; UDP; RTCP; SMTP; FTP; DHCP; DNS; DDNS; PPOE; IPv4/v6; SNMP; calidad del servicio; UPnP; NTP

Región de interés (ROI)

Sí

Almacenamiento perimetral

FTP; Tarjeta Micro SD (256G, conexión en caliente)

interoperabilidad

ONVIF; GB/T28181; CGI; PSIA; SDK

Navegador

IE: IE8 y posterior, y explorer con IE core
Google: 42 y anterior
Firefox: 42 y anteriores
Safari: 10 y anteriores

Usuario/Anfitrión

20 canales como máximo (el ancho de banda total 64M)

Seguridad

Nombre de usuario y contraseña autorizados; dirección MAC adjunta; HTTPS encriptado; IEEE 802.1x; acceso controlado a la red

Gestión de usuarios

Admite 20 usuarios como máximo y los usuarios se clasifican en dos grupos: grupo de administradores y grupo de usuarios.

Detección de mal funcionamiento

Desconexión de la red; conflicto de direcciones IP; error de la tarjeta SD (estado o espacio de almacenamiento);

Evento inteligente

Análisis IVS generales

Cable trampa/intrusión

Profesional e Inteligente

Detección de fuego

Sí

Seguimiento de puntos fríos/calientes

Seguimiento automático del punto más caliente y el punto más frío en la imagen térmica

Seguimiento automático

Seguimiento automático del punto más caliente y el punto más frío en la imagen térmica

Puerto

Red

1 puerto Ethernet de 10M/100M (RJ-45)

Entrada de alarma

2 canales

Salida de alarma

1 canales

Entrada de audio

1 canal

Salida de audio

1 canal

RS-485

1 canal

Fuerza

Fuente de alimentación

100–300 V CA y adaptador de corriente proporcionado

El consumo de energía

<100 W (consumo de energía normal)
<260W (con calentador encendido) (consumo máximo de energía)

Ambiente

Temperatura de funcionamiento

-40 °C a +70 °C (-40 °F a 158 °F)

Humedad de funcionamiento

≤95%

autoadaptable

Calentamiento automático para proteger el chip bajo el ambiente frío.

Características físicas

Grado de protección

IP66, antisobretensión 6KV, antielectrostática 8KV (tocado por objetos), antielectrostática 15KV (aire)

Dimensiones

655 mm x 515 mm x 617 mm (25,78"x20,28"x24,29")

Dimensiones del embalaje

883 mm x 685 mm x 898 mm (34,76" x 26,97" x 35,35")

Peso neto

≤75 kg (≤165,35 libras)

Peso bruto

≤85kg (≤187.39lb)

Adaptador de corriente

contenido

Lente

contenido

Certificación

Certificaciones

CE (EN 60950:2000); FCC (FCC Parte 15 Subparte B)
