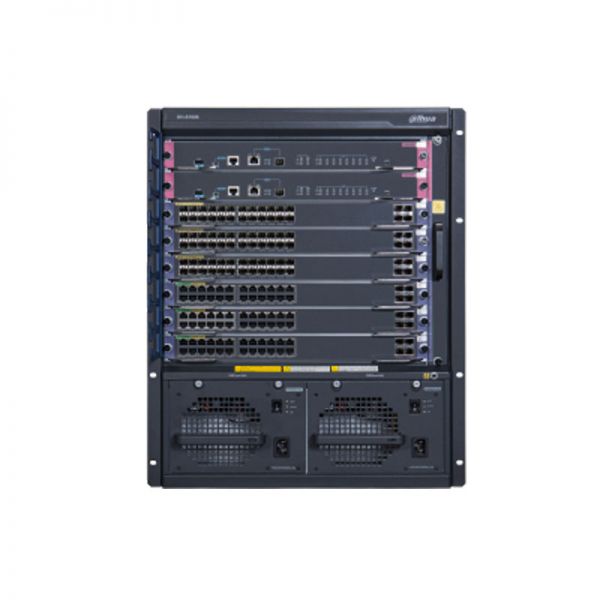

S7606

Especificación técnica

Modelo

DH-S7606

Capacidad de conmutación

15,36 Tbit/s o 25,6 Tbit/s

Tasa de reenvío de paquetes IPv4

2880 Mpps/12000 Mpps

Número de ranuras

8

Número de espacios de servicio

6

Diseño de redundancia

Redundancia de fuentes de alimentación y tableros de control principales

Características de la capa dos

Admite las siguientes funciones de capa dos:
●IEEE 802.1P (prioridad CoS)
●IEEE 802.1Q (VLAN)
●802.1d (STP)/802.1w (RSTP)/802.1s (MSTP)
●IEEE 802.1ad (QinQ), QinQ flexible y asignación de VLAN
●IEEE 802.3x (control de flujo dúplex completo) y control de flujo de contrapresión (semidúplex)
●IEEE 802.3ad (agregación de enlaces) y agregación de enlaces cruzados
●IEEE 802.3 (10Base-T)/802.3u (100Base-T)
●IEEE 802.3z (1000BASE-X)/802.3ab (1000BaseT)
●IEEE 802.3ae (10Gbase)
●RRPP
● Duplicación de puerto/flujo cruzado
● Supresión de tormentas de difusión por puerto/multidifusión/unidifusión desconocida
●fotogramas gigantes
●División de VLAN basada en puertos, protocolos, subredes y direcciones MAC
●SuperVLAN
●PVLAN
●VLAN+ de multidifusión
●Conexión cruzada punto a punto de VLAN única y conexión cruzada de VLAN doble
●El reenvío depende únicamente de los ID de VLAN, sin aprendizaje de dirección MAC
●Asignación de VLAN máxima/Soporte completo de asignación de VLAN mediante entradas QinQ flexibles
● GVRP
●LLDP

Enrutamiento IPv4

Admite las siguientes funciones de enrutamiento IPv4:
●Proxy ARP
●Retransmisión DHCP
●Servidor DHCP
●Enrutamiento estático
●RIPv1/v2
●OSPFv2
●ES-ES
●BGPv4
●OSPF/IS-IS/BGP GR (reinicio ordenado)
●Enrutamiento equivalente
●Enrutamiento basado en políticas
●Políticas de enrutamiento

Enrutamiento IPv6

Admite las siguientes funciones de enrutamiento IPv6:
●ICMPv6
● Redirección ICMPv6
●DHCPv6
●ACLv6
●OSPFv3
●RIPng
●BGP4+
●IS-ISv6
●ISATAP
●túneles 6to4
●Pila de protocolo dual IPv6/IPv4

multidifusión

Admite las siguientes funciones de enrutamiento de multidifusión:
●IGMPv1/v2/v3
●Indagación IGMPv1/v2/v3
●Filtro IGMP
● Salida rápida de IGMP
●PIM-SM/PIM-DM/PIM-SSM
● MSDP
●AnyCast-RP
●Espionaje MLDv2/MLDv2
●PIM-SMv6, PIM-DMv6 y PIM-SSMv6

ACL/QoS

Admite las siguientes funciones de ACL/QoS:
● ACL estándar y extendida
● ACL basadas en VLAN
● ACL de entrada y salida
●CAR de entrada y salida (con granularidades que alcanzan los 8 Kbit/s)
●Capacidad de medición de dos niveles
● CAR agregado basado en VLAN y CAR basado en dirección MAC
●Formación del tráfico
● Marcado y remarcado de prioridad 802.1P/DSCP
●QoS jerárquica (H-QoS)
●Programación de colas de tres niveles
●Mecanismos de programación de colas (SP, WRR, SP+WRR y CBWFQ)
●Mecanismos para evitar la congestión (incluidos Tail-Drop y WRED)
● Duplicación

mecanismo de seguridad

Admite la siguiente gestión del sistema
características:
●FTP, TFTP y Xmodem
●SNMP v1/v2/v3
●Estadísticas de tráfico de sFlow
●RMÓN
●Reloj NTP
●Función de estadísticas de tráfico de NetStream
●Gestión inteligente de fuentes de energía
●802.3az eficiente Ethernet de ahorro de energía
●Mecanismo de monitoreo de estado en línea del dispositivo, que detecta componentes clave como motores de control principal, backplanes, chips y componentes de almacenamiento

Fiabilidad

Admite las siguientes características de confiabilidad:
●1+1 copia de seguridad redundante de los tableros de control principales
●1+1 respaldo redundante de fuentes de energía
●Diseño de copia de seguridad pasiva
● Intercambio en caliente de todas las placas
●Protección de la CPU
●VRRP
● OAM de Ethernet (802.1ag)
● MAC Tracert
●RPR
●RRPP y ERP
●Reinicio elegante para OSPF/BGP/IS-IS
●DLDP
●VCT
●Enlace inteligente
● parches calientes

Requisitos ambientales

●Rango de temperatura: 0 °C (32 °F)–45 °C (113 °F)
●Humedad relativa: 10%–95% (sin condensación)

Estándares de seguridad y certificación EMC

Aprobó las certificaciones CE, FCC PART 15, TUV-GS, UL-CUL, ICES003 y VCCI

Fuente de alimentación

CC:–48 V a–60 V

CA: 100 V a 290 V

Dimensiones (Ancho x Alto x Fondo) (mm)

436x575x420

Peso (configuración completa)

≤ 77 kg
