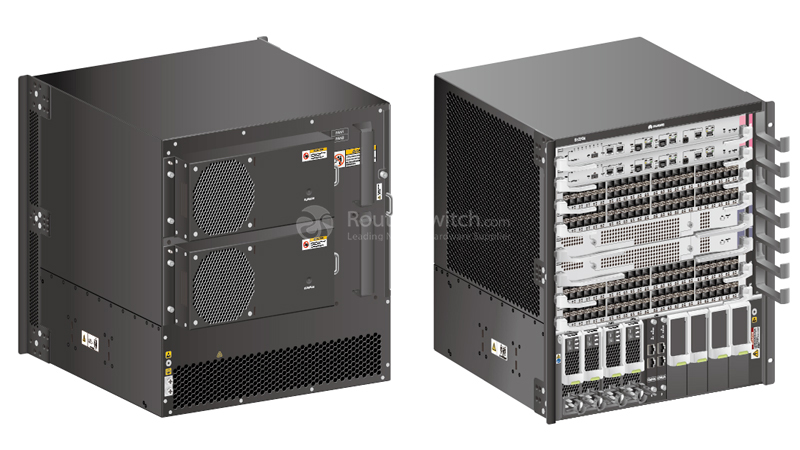

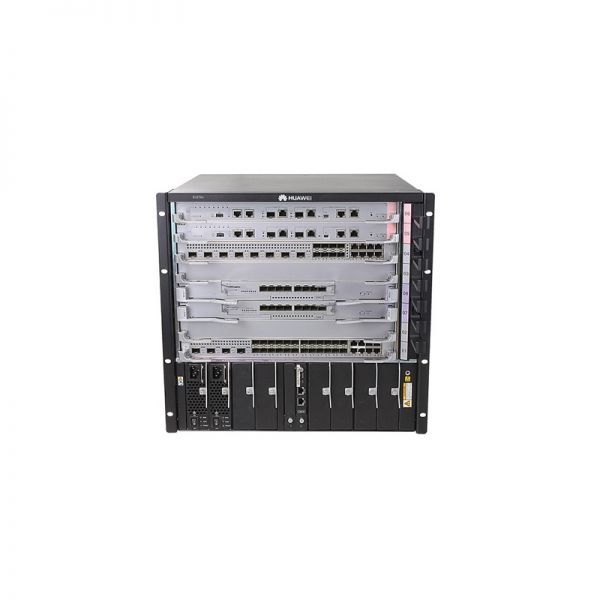

ET1Z04EACC00, Huawei S12700 Switch, Chasis Ensamblado x1/Placa Principal MPUA x1/Fuente de Alimentación AC de 800W x2

Código de producto

ET1Z04EACC00

Tarifas de reenvío de paquetes

3120Mpps; 4,560 Mpps

Capacidad de conmutación

4,88 Tbit/s; 16,08 Tbit/s

Ranuras MPU

2

Tragamonedas SFU

2

Ranuras para tarjetas de servicio

4

El ahorro de energía

Ethernet de bajo consumo (802.3az)

Diseño de redundancia

MPU, SFU, fuentes de alimentación y módulos de ventilador

Consumo máximo de energía de todo el equipo

≤ 2200W

Instalación

El conmutador se puede instalar en un gabinete N66E o N68E, un gabinete para un chasis.

Dimensiones (An. x Pr. x Al.)

Con marcos de gestión de cables: 442 mm x 585 mm x 441,7 mm (17,4 pulg. x 23,0 pulg. x 17,39 pulg. (10 U))

Sin marcos de administración de cables: 442 mm x 489 mm x 441,7 mm (17,4 pulg. x 19,3 pulg. x 17,39 pulg. (10 U))

Peso

60 kg (132,3 libras)

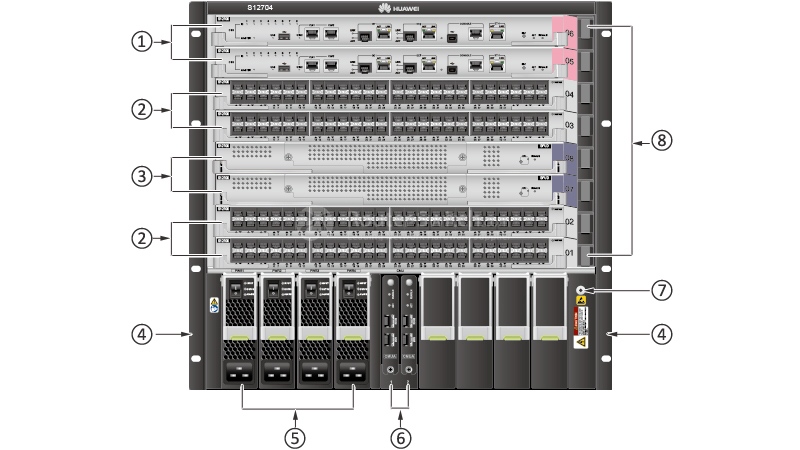

①

Dos MPU

②

Cuatro tarjetas de servicio, que incluyen:

③

Dos SFU

④

Un par de soportes de montaje.

⑤

Cuatro módulos de potencia

⑥

Dos CMU

⑦

Toma ESD frontal

⑧

Marcos de gestión de cables

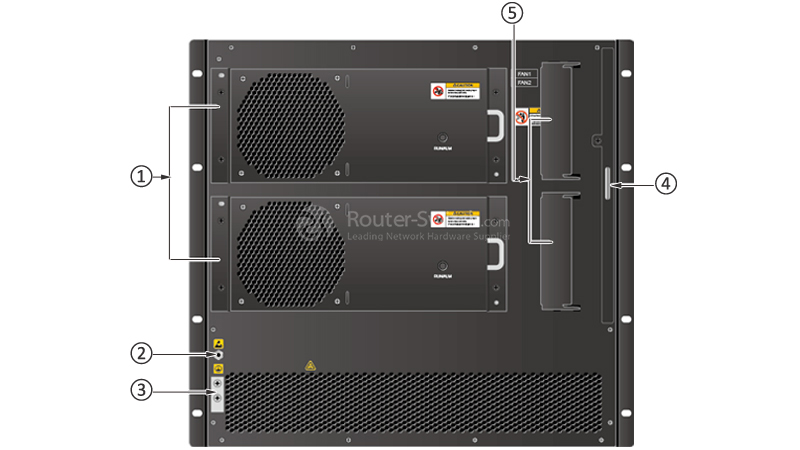

①

Módulo de dos ventiladores

②

Toma ESD trasera

③

Terminal de tierra JG

④

Filtro de aire

⑤

Un par de asas extraíbles.

Modelo

Descripción

Transceptor óptico FE-SFP

SFP-FE-SX-MM1310

Transceptor óptico, SFP, 100M/155M, Módulo multimodo (1310nm, 2km, LC)

eSFP-FE-LX-SM1310

Transceptor óptico, eSFP, 100M/155M, Módulo monomodo (1310nm, 15km, LC)

S-SFP-FE-LH40-SM1310

Transceptor óptico, eSFP, FE, módulo monomodo (1310 nm, 40 km, LC)

Transceptor óptico GE-SFP

eSFP-GE-SX-MM850

Transceptor óptico, eSFP, GE, módulo multimodo (850 nm, 0,55 km, LC)

SFP-GE-LX-SM1310

Transceptor óptico, eSFP, GE, módulo monomodo (1310 nm, 10 km, LC)

S-SFP-GE-LH40-SM1310

Transceptor óptico, eSFP, GE, módulo monomodo (1310 nm, 40 km, LC)

S-SFP-GE-LH40-SM1550

Transceptor óptico, eSFP, GE, módulo monomodo (1550 nm, 40 km, LC)

Transceptor óptico 10G-SFP+

SFP-10G-USR

Transceptor óptico 10GBase-USR, SFP+, 10G, módulo multimodo (850 nm, 0,1 km, LC)

OMXD30000

Transceptor óptico, SFP+, 10G, módulo multimodo (850 nm, 0,3 km, LC)

OSX010000

Transceptor óptico, SFP+, 10G, Módulo monomodo (1310nm, 10km, LC)

Transceptor óptico 40GE CFP

CFP-40G-SR4

Transceptor de alta velocidad CFP-40G-SR4, CFP, 40G, módulo multimodo (850nm, 4*10G, 0,1 km, MPO)

CFP-40G-LR4

Transceptor de alta velocidad, CFP, 40G, módulo monomodo (banda de 1310 nm, 41,25 G, 10 km, LC recto)

CFP-40G-ER4

Transceptor de alta velocidad, CFP, 40G, módulo monomodo (banda de 1310 nm, 41,25 G, 40 km, LC recto)

Transceptor óptico 40GE QSFP+

QSFP-40G-eSR4

Transceptor óptico 40GBase-eSR4, QSFP+,40G, multimodo (850 nm, 0,3 km, MPO) (conectar a cuatro transceptores ópticos SFP+)

QSFP-40G-ER4

Transceptor óptico 40GBase-ER4, QSFP+, 40G, módulo monomodo (1310 nm, 40 km, LC)

Transceptor óptico 100GE CFP

CFP-100G-SR10

Transceptor de alta velocidad, CFP, 100G, módulo multimodo (850nm, 10*10G, 0,1 km, MPO)

CFP-100G-LR4

CFP, 100G, módulo monomodo (banda de 1310 nm, 4*25G, 10 km, LC recto)

CFP-100G-ER4

Transceptor de alta velocidad, CFP, 100 G, módulo monomodo (banda de 1310 nm, 4*25 G, 40 km, LC recto)

Transceptor de cobre GE

SFP-1000BaseT

Transceptor eléctrico, SFP, GE, módulo de interfaz eléctrica (100 m, RJ45)

tarjeta de interfaz 100GE

ET1D2C02FEE0

Tarjeta de interfaz 100GBASE-X de 2 puertos (EE, CFP) ET1D2C02FEE0series)

tarjeta de interfaz 10GE

ET1D2X32SSC0

Tarjeta de interfaz 10GBASE-X de 32 puertos (SC,SFP+)

ET1D2X12SSA0

Tarjeta de interfaz 10GBASE-X de 12 puertos (SA,SFP+)

tarjeta de interfaz 40GE

ET1D2L08QSC0

Tarjeta de interfaz 40GBASE-X de 8 puertos (SC,QSFP+)

ET1D2L02QSC0

Tarjeta de interfaz 40GBASE-X de 2 puertos (SC,QSFP+)

Unidad de control centralizada

EH1D200CMU00

Tablero de Monitoreo Centralizado

Unidad de sistema de conmutación de clúster

EH1D2VS08000

Unidad de servicio del sistema de conmutación de clúster de 8 puertos 10G (SFP+)

Módulo de cortafuegos

ET1D2FW00S02

Módulo C de NGFW, con software de plataforma de seguridad general HW

ET1D2FW00S01

Módulo B de NGFW, con software de plataforma de seguridad general HW

Tarjeta de interfaz GE/10GE

ET1D2S08SX1E

Tarjeta de interfaz combinada de 8 puertos 10GBASE-X y 8 puertos 100/1000BASE-X y 8 puertos 10/100/1000BASE-T (X1E,RJ45/SFP/SFP+)

ET1D2S04SX1E

Tarjeta de interfaz combinada de 4 puertos 10GBASE-X y 24 puertos 100/1000BASE-X y 8 puertos 10/100/1000BASE-T (X1E,RJ45/SFP/SFP+)

Módulo de sistema de prevención de intrusiones

ET1D2IPS0S00

Módulo IPS A, con software de plataforma de seguridad general HW

Unidad de procesamiento principal

ET1D2MPUA000

S12708/S12712, unidad de procesamiento principal A (reloj opcional)

Cambiar la unidad de tejido

ET1D2SFUD000

S12708/S12712, Unidad de tejido de interruptor D

ET1D2SFUA000

S12708/S12712, unidad A de tejido de conmutación

Unidad de controlador de acceso inalámbrico

ACU2

Unidad de controlador de acceso WLAN ACU2 (recurso de control de 128 AP incluido)

tarjeta de interfaz GE

ET1D2T36SEA0

Tarjeta de interfaz 10/100/1000BASE-T de 36 puertos y 100/1000BASE-X de 12 puertos (EA,RJ45/SFP)

ET1D2G48SX1E

Tarjeta de interfaz 100/1000BASE-X de 48 puertos (X1E, SFP)

Código de producto

ET1Z04EACC00

ET1BS12704S0

Descripción

Paquete de CA del motor mejorado S12704 (incluido el chasis de ensamblaje*1, la placa principal MPUA*1, la unidad de estructura del interruptor SFUC*2800 W de alimentación de CA*2, el software básico*1)

S12704 Chasis de montaje

Tarifas de reenvío de paquetes

3120Mpps; 4,560 Mpps

3120Mpps; 4560 Mpps (con los complementos necesarios)

Capacidad de conmutación

4,88 Tbit/s; 16,08 Tbit/s

4,88 Tbit/s; 16,08 Tbit/s (con los complementos necesarios)

Ranuras MPU

2

2

Tragamonedas SFU

2

2

Ranuras para tarjetas de servicio

4

4

Consumo máximo de energía de todo el equipo

≤ 2200W

≤ 2200W

Peso (kilogramos)

60 kg

29 kg
