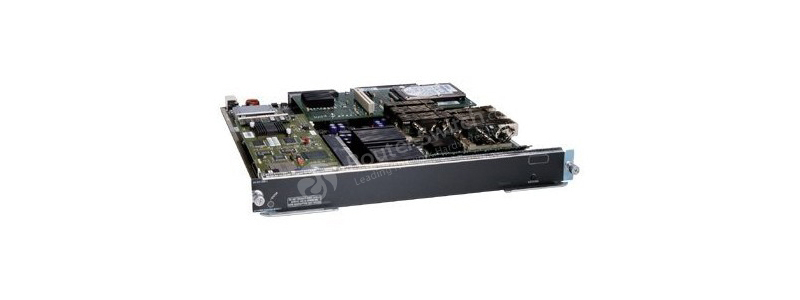

ВС-СВК-НАМ-2-250С=

Технические характеристики Cisco Catalyst серии 6500 и Cisco серии 7600 NAM

Аппаратная архитектура NAM-1

Высокопроизводительная двухпроцессорная архитектура с производительностью мониторинга субгигабитного Ethernet, 2 ГБ ОЗУ и жестким диском SATA на 250 ГБ, из которых в настоящее время поддерживается 125 ГБ. Полная мощность будет поддерживаться в будущем выпуске.

Два интерфейса сбора данных для объединительной платы (один для источников данных SPAN/VACL, один для NetFlow)

Платформа второго поколения с поддержкой коммутационной сети с интерфейсом как для шинных, так и для кроссбарных архитектур.

Аппаратная архитектура NAM-2

Сверхвысокопроизводительная двухпроцессорная архитектура с аппаратным ускорением пакетов, обеспечивающая производительность мониторинга до Gigabit Ethernet, 2 ГБ ОЗУ и жесткий диск SATA на 250 ГБ, из которых в настоящее время поддерживается 125 ГБ Полная емкость будет поддерживаться в будущем выпуске.

Три интерфейса сбора данных для объединительной платы (два для источников данных SPAN/VACL, которые можно использовать независимо или вместе, и один для NetFlow)

Платформа второго поколения с поддержкой коммутационной сети с интерфейсом как для шинных, так и для кроссбарных архитектур.

Поддерживаемые платформы

NAM-1 и NAM-2 можно развернуть в слоте коммутаторов Cisco Catalyst серий 6500 и 6000 и маршрутизаторов Cisco серии 7600 (архитектуры на основе как шины, так и кроссбара); несколько NAM могут быть размещены в одном шасси

Поддерживается программным обеспечением Cisco IOS® или операционной системой Cisco Catalyst.

Поддерживаемые топологии и источники данных

LAN: SPAN, RSPAN, захват на основе VACL, NetFlow (версии 1, 5, 6, 7, 8 и 9)

WAN: NetFlow (версии 1, 5, 6, 7, 8 и 9) с локальных и удаленных устройств, захваты на основе VACL для интерфейсов FlexWAN/Optical Service Module (OSM) (только ПО Cisco IOS)

Поддерживаемые интерфейсы

HTTP/HTTPS со встроенным веб-анализатором трафика Cisco NAM.

Простой протокол сетевого управления версии 1 (SNMPv1) и v2c с приложениями, основанными на стандартах

Анализатор трафика NAM

Встроено в программное обеспечение Cisco NAM 2.2 и выше

Интернет: требуется Microsoft Internet Explorer 6.0 (минимум), Mozilla 1.7 (минимум) или Firefox 1.5 (минимум); поддерживает английскую и японскую версии браузеров

Поддерживает безопасность Secure Sockets Layer (SSL) с шифрованием до 168 бит.

Авторизация и аутентификация пользователей на основе ролей локально или с помощью TACACS+

Статистические данные в режиме реального времени и исторические (до 100 дней) по трафику LAN и WAN и сетевым службам

Программное обеспечение Cisco NAM 3.6

Поддерживает Cisco NAM-1 (номер по каталогу WS-SVC-NAM-1) и Cisco NAM-2 (WS-SVC-NAM-2); не поддерживает NAM первого поколения (WS-X6380-NAM). Он также поддерживает маршрутизаторы Cisco Branch Router Series NAM (NME-NAM).

Поддерживается программным обеспечением Cisco IOS версии 12.1(13)E (минимум) или операционной системой Cisco Catalyst 7.3(1) (минимум)

MIB

Cisco NAM соответствуют стандартам и поддерживают удаленный мониторинг (RMON) и RMON2 MIB, а также несколько расширений. Основные группы MIB, поддерживаемые в Cisco NAM:

• MIB-II (RFC 1213) — все группы, кроме протокола внешнего шлюза (EGP) и передачи.

• RMON (RFC 2819)

• RMON2 (RFC 2021)

• SMON (RFC 2613) — DatasourceCaps и smonStats

• DSMON (RFC 3287)

• HC-RMON (RFC 3273)

• Время отклика приложения

Протоколы

• Cisco NAM предоставляет статистику RMON2 по сотням уникальных протоколов, включая протоколы, определенные в RFC 2896, и несколько собственных протоколов Cisco.

• Cisco NAM автоматически обнаруживает неизвестные протоколы.

• Пользователи могут гибко настраивать каталог протоколов, определяя протоколы для одного порта или диапазона портов.

• Поддерживаемые протоколы включают (этот список не является исчерпывающим):

• TCP и протокол пользовательских дейтаграмм (UDP) через IP, включая IPv6.

• HTTP и HTTPS

• Передача голоса по IP (VoIP), включая Skinny Client Control Protocol (SCCP), протокол реального времени/протокол управления в реальном времени (RTP/RTCP), протокол управления медиашлюзом (MGCP) и протокол инициации сеанса (SIP).

• Протоколы SigTran и Mobile IP

• Протоколы сети хранения данных (SAN), включая Fibre Channel через TCP/IP.

• AppleTalk, DECnet, Novell, Microsoft

• Протоколы баз данных, включая Oracle и Sybase.

• Одноранговые протоколы, такие как Gnutella, Fasttrack и winmix.

• Протоколы моста и маршрутизатора

• Собственные протоколы Cisco

• Неизвестные протоколы по портам TCP/UDP, номерам программ удаленного вызова процедур (RPC) и т. д.

Физические размеры

Размеры (В x Ш x Г): 1,2 x 14,4 x 16 дюймов (3,0 x 35,6 x 40,6 см); занимает один слот в шасси

Рабочая среда

• Рабочая температура: от 32 до 104ºF (от 0 до 40ºC)

• Температура хранения и хранения: от -40 до 158ºF (от -40 до 70ºC)

• Рабочая относительная влажность: от 10% до 90% (без конденсации)

• Относительная влажность в нерабочем состоянии: от 5% до 95% (без конденсации)

• Рабочая и нерабочая высота над уровнем моря: до 10 000 футов (3050 метров) над уровнем моря.

Одобрения и соответствие

• Нормативные требования: маркировка CE (89/366/EEC и 73/23/EEC)

• Безопасность: UL 1950; CSA-C22.2 № 950, EN60950, IEC 60950

• ЭМС: FCC, часть 15 (CFR 47), класс A, ICES-003, класс A, EN 55022, класс A, CISPR 22, класс A, AS/NZS CISPR 22, класс A, VCCI, класс A, EN 55024, EN300 386, EN 50082- 1, ЭН 61000-3-2, ЭН 61000-3-3, ЭН 61000-6-1
