SPA-OC192POS-XFP

Спецификации SPA-OC192POS-XFP

Описание

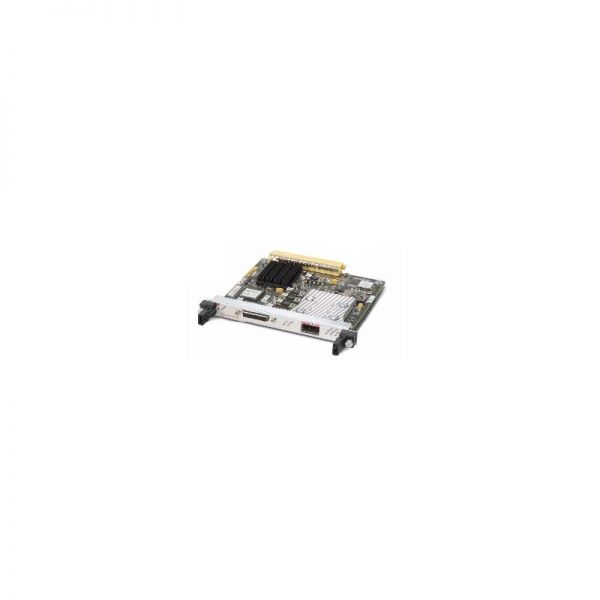

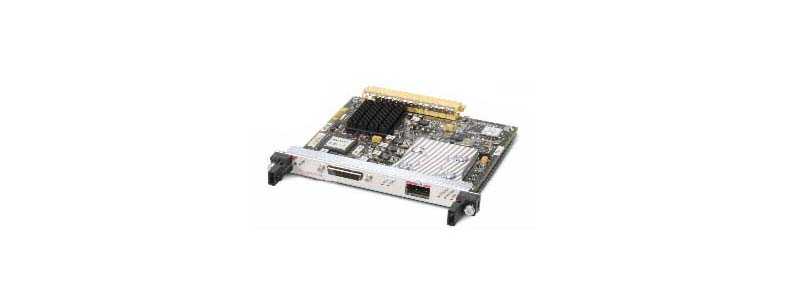

Адаптер Cisco ASR 9000, SPA-OC192POS-XFP, 1-портовая оптика OC192/STM64 POS/RPR XFP

наименование товара

1-портовый адаптер общего порта Cisco OC-192c/STM-64c POS/RPR с оптикой XFP

Совместимость продуктов

• Маршрутизатор Cisco ASR серии 1000

• Маршрутизатор Cisco ASR серии 9000

Плотность портов на SPA

• 1 порт

• Конфигурация DPT/RPR — для подключения к одному кольцу RPR необходимы два SPA.

Физический интерфейс

• Фиксированный интерфейс OC-192c/STM-64c или сменный (XFP) оптический модуль

• Соединитель:

• Разъем XFP-LC

• Разъем с большим радиусом действия (LR)-SC

• Очень короткая досягаемость (VSR) — стандартная точка подключения мультимедиа (MTP) (многолучевой оптический [MPO]), многоволоконные оптические разъемы.

• Для работы RPR требуется ответный кабель с номером детали CBL-RPR-OC192-L или CBL-RPR-OC192-S.

• Визуальные индикаторы состояния (светодиоды):

• Светодиодный индикатор состояния СПА

• Индикаторы для каждого порта

• Перевозчик и сигнализация

• Активный и петлевой

• Защищать

• Пройти через

Протоколы

• Высокоуровневое управление каналом передачи данных (HDLC), RFC 2615.

• Протокол двухточечной связи (PPP), RFC 1662.

• Ретрансляция кадров, RFC 2427

• IPv4/IPv6

• IEEE 802.17 RPR

• IETF 2892-SRP

Особенности и функции

• Синхронизация

• Локальный (внутренний) или циклический (восстановленный из сети)

• Точность часов уровня 3 (± 4,6 ppm) при полной рабочей температуре

• Мониторинг активности указателя

• Локальный (диагностический) и линейный (сетевой) шлейф

• Канал передачи данных секции (SDCC) — функция, зависящая от платформы.

• Отображение полезной нагрузки

• 1 + x^43 самосинхронный скремблер

• Соответствие SONET/SDH

• Telcordia (Bellcore) GR-253-CORE (если применимо)

• ANSI T1.105 и T1.231

• ITU-T G.707, G.957 и G.825 (если применимо)

• Поддерживаемые сигналы тревоги и сигнальные события SONET/SDH

• Частота битовых ошибок при сбое сигнала (SF-ber)

• Частота ошибок по битам при ухудшении сигнала (SD-ber)

• Конструкция полезной нагрузки сигнальной метки (C2)

• Байт трассировки пути (J1)

• Раздел

• Потеря сигнала (LOS)

• Потеря кадра (LOF)

• Количество ошибок для B1

• Сигнализация превышения порога (TCA) для B1

• Количество ошибок для B2

• Сигнализация превышения порога (TCA) для B2

• Линия

• Сигнал индикации тревоги линии (LAIS)

• Дистанционная индикация неисправности линии (LRDI)

• Удаленная индикация ошибки линии (LREI)

• Путь

• Сигнал индикации аварийного сигнала пути (PAIS)

• Удаленная индикация неисправности тракта (PRDI)

• Индикация удаленной ошибки пути (PREI)

• Количество ошибок для B3

• ТСА для B3

• Потеря указателя (LOP)

• Положительное событие заполнения (PSE)

• Событие отрицательного заполнения (NSE)

• Сигнал индикации необорудованного пути (PUNEQ)

• Сигнал индикации несоответствия полезной нагрузки пути (PPLM)

Управление сетью

• RFC 2558 MIB (SONET/SDH)

• Простой протокол управления сетью (SNMP)

Надежность и доступность

• Онлайн-вставка и удаление (OIR)

• Сменные оптические модули XFP.

• Протоколы 1 + 1 SONET с автоматической защитной коммутацией (APS) и линейной мультиплексной защитой секций SDH (MSP)

• Единый сброс программного обеспечения SPA

Физические характеристики

• Вес: 0,75 фунта (0,34 кг)

• Высота: 0,8 дюйма (2,03 см) (одинарная высота — интерфейс XFP)

• Высота: 1,6 дюйма (4,06 см) (двойная высота — фиксированная оптика VSR, LR)

• Ширина: 6,75 дюйма (17,15 см)

• Глубина: 7,28 дюйма (18,49 см)

Власть

15,5 Вт максимум

Экологические характеристики

• Рабочая температура: от 41 до 104°F (от 5 до 40°C)

• Температура хранения: от -38 до 150°F (от -40 до 70°C)

• Рабочая влажность: относительная влажность от 5 до 85 %.

• Влажность при хранении: относительная влажность от 5 до 95 %.

Соответствие и одобрения агентства

Безопасность

• UL 60950

• CSA 22.2-№ 60950

• EN60950

• Схема МЭК 60950 CB

• АКА TS001

• AS/NZS 3260

• Лазерная безопасность EN60825\IEC60825 (SR, IR-класс 1) (VSR-класс 1M)1

• 21CFR1040-FDA Свод федеральных правил (США) лазерная безопасность (SR, IR-класс 1) (VSR-класс 1M)1

ЭМС

• FCC часть 15 (CFR 47)

• МСЕС 003

• EN55022

• СИСПР 22

• AS/NZ 3548

• ВККИ

• EN55024

• EN50082-1

• EN61000-6-1

• EN61000-3-2

• EN61000-3-3

Система построения сетевого оборудования (NEBS)

Этот продукт разработан в соответствии со следующими требованиями (официальная квалификация может быть в процессе):

• SR-3580-NEBS: Уровни критериев (совместимость с уровнем 3)

• GR-63-Core-NEBS: физическая защита

• GR-1089-Core-NEBS: ЭМС и безопасность

ЕТСИ

• EN300 386/EN300 386-2 Класс B

• ETS 300 019 Класс хранения 1.1

• ETS 300 019 Транспортный класс 2.3

• ETS 300 019 Стационарное использование, класс 3.1
