SPA-8XOC12-POS

Технические характеристики SPA-8XOC12-POS

Описание

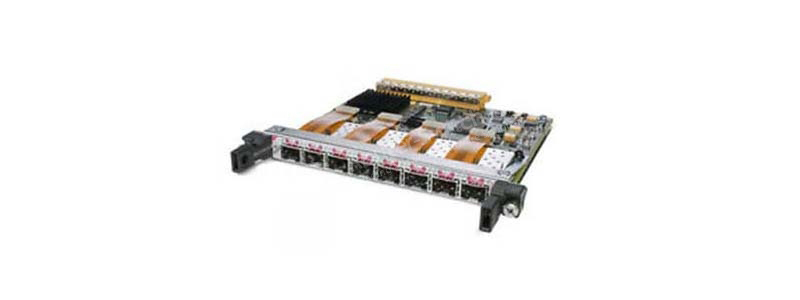

Адаптер Cisco ASR 9000, SPA-8XOC12-POS, 8-портовые адаптеры общих портов OC12/STM4 POS

наименование товара

8-портовый POS-терминал Cisco OC-12c/STM-4 SPA

Совместимость продуктов

Маршрутизатор Cisco ASR серии 9000

Плотность портов на SPA

8 портов

Физический интерфейс

Оптический модуль OC-12c/STM-4 SFP

Визуальные индикаторы состояния (светодиоды):

• Светодиодный индикатор состояния СПА

• Индикаторы для каждого порта

• Перевозчик и сигнализация

• Активный и петлевой

Протоколы

• RFC 1662 PPP в кадрировании, подобном высокоуровневому управлению каналом передачи данных (HDLC).

• RFC 2615 Протокол двухточечной связи (PPP) через SONET/SDH

• RFC 2427, Многопротокольное соединение через Frame Relay.

• IPv4/IPv6

Особенности и функции

• Поддержка многоскоростного режима (OC-3 и OC-12)

• Синхронизация

• Локальный (внутренний) или циклический (восстановленный из сети)

• Мониторинг активности указателя

• Локальный (диагностический) и линейный (сетевой) шлейф

• Отображение полезной нагрузки

• POS с самосинхронным скремблером 1 + X^43

• Соответствие SONET/SDH

• Telcordia (Bellcore) GR-253-CORE (если применимо)

• АНСИ Т1.105, Т1.231

• ITU-T G.707, G.957, G.825 (если применимо)

Поддерживаемые сигналы тревоги и сигнальные события SONET/SDH

• Частота битовых ошибок при сбое сигнала (SF-ber)

• Частота ошибок по битам при ухудшении сигнала (SD-ber)

• Конструкция полезной нагрузки сигнальной метки (C2)

• Байт трассировки пути (J1)

• Раздел

• Потеря сигнала (LoS)

• Потеря кадра (LoF)

• Количество ошибок для B1

• Сигнализация превышения порога (TCA) для B1

• Линия

• Сигнал индикации тревоги линии (LAIS)

• Дистанционная индикация неисправности линии (LRDI)

• Удаленная индикация ошибки линии (LREI)

• Количество ошибок для B2

• ТСА для B2

• Путь

• Сигнал индикации аварийного сигнала пути (PAIS)

• Удаленная индикация неисправности тракта (PRDI)

• Индикация удаленной ошибки пути (PREI)

• Количество ошибок для B3

• ТСА для B3

• Потеря указателя (LoP)

• Положительное событие заполнения (PSE)

• Событие отрицательного заполнения (NSE)

• Сигнал индикации необорудованного пути (PUNEQ)

• Сигнал индикации несоответствия полезной нагрузки пути (PPLM)

Управление сетью

• RFC 2558 MIB (SONET/SDH)

• Простой протокол управления сетью (SNMP)

Надежность и доступность

• Онлайн-вставка и удаление (OIR)

• Сменные оптические модули SFP.

• Протоколы 1+1 SONET Automatic Protection Switching (APS) и SDH Linear Multiplexer Section Protection (MSP)

• Единый сброс программного обеспечения SPA

Физические характеристики

• Вес: 0,75 фунта (0,34 кг)

• Высота: 0,8 дюйма (2,03 см) (одинарная высота)

• Ширина: 6,75 дюйма (17,15 см)

• Глубина: 7,28 дюйма (18,49 см)

Власть

8xOC-12 макс. без оптики = 10,0 Вт

Экологические характеристики

• Рабочая температура: от 41 до 104°F (от 5 до 40°C)

• Температура хранения: от -38 до 150°F (от -40 до 70°C)

• Рабочая влажность: относительная влажность от 5 до 85 %.

• Влажность при хранении: относительная влажность от 5 до 95 %.

Соответствие и одобрения агентства

Безопасность

• UL 60950

• CSA 22.2-№ 60950

• EN60950

• Схема МЭК 60950 CB

• АКА TS001

• AS/NZS 3260

• Лазерная безопасность EN60825\IEC60825 (SR, IR-класс 1) (VSR-класс 1M)1

• 21CFR1040 — Свод федеральных правил FDA (США) лазерная безопасность (SR, IR-класс 1) (VSR-класс 1M)1

ЭМС

• FCC часть 15 (CFR 47)

• МСЕС 003

• EN55022

• СИСПР 22

• АС/НЗС СИСПР22

• VCCI класс А

• EN55024

• EN50082-1

• EN61000-6-1

• EN61000-3-2

• EN61000-3-3

Система построения сетевого оборудования (NEBS)

Этот продукт разработан в соответствии со следующими требованиями (официальная квалификация может быть в процессе):

• SR-3580-NEBS: Уровни критериев (совместимость с уровнем 3)

• GR-63-Core-NEBS: физическая защита

• GR-1089-Core-NEBS: ЭМС и безопасность

ЕТСИ

• EN300 386/EN300 386-2 Класс B

• ETS 300 019 Класс хранения 1.1

• ETS 300 019 Транспортный класс 2.3

• ETS 300 019 Стационарное использование, класс 3.1
