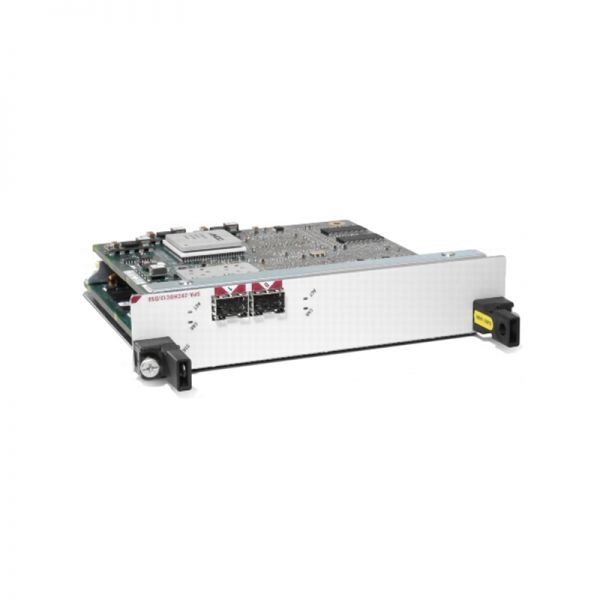

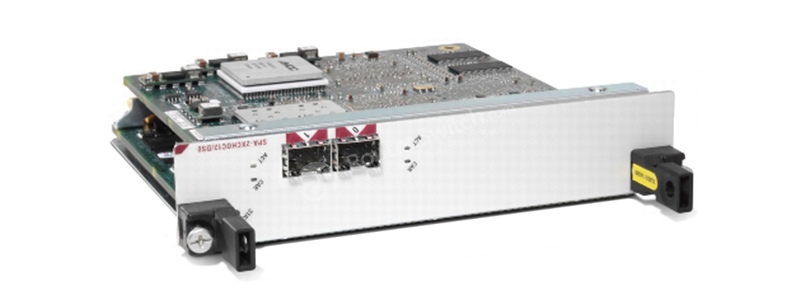

SPA-2XCHOC12/DS0

Технические характеристики SPA-2XCHOC12/DS0

Тип

Адаптер общего порта Cisco ASR серии 9000

Совместимость продуктов

Маршрутизатор Cisco ASR серии 9000

Плотность портов на SPA

2-портовый канальный OC-12/STM-4

Физический интерфейс
(канальный ОС-12)

Оптический модуль OC-12c/STM-4 Small Form-Factor Pluggable (SFP)

Визуальные индикаторы состояния (светодиоды):

• Светодиодный индикатор состояния СПА

• Индикаторы для каждого порта

• Перевозчик и сигнализация

• Активный и петлевой

Протоколы

IETF RFC 1490, Инкапсуляция Frame Relay

RFC 1662 , протокол двухточечной связи (PPP) в кадрировании, подобном высокоуровневому управлению каналом передачи данных (HDLC)

Cisco HDLC

Многоканальный PPP (RFC 1990) (применимо для 2-портового канала OC-12c/STM-4 (DS-1/E1)

FRF.12, фрагментация и чередование каналов (LFI)

Инкапсуляция PPP, HDLC и пользовательского сетевого интерфейса (UNI) Frame Relay

Особенности и функции

ДС-3

• Полно- и полудуплексная связь на скорости DS-3 (44,736 МГц)

• Поддержка скремблирования и понижения скорости основных поставщиков единиц обслуживания данных (DSU).

• Кадрирование C-bit или M23 (выбирается программным обеспечением)

• лей

• Поддержка 16- и 32-битной проверки циклическим избыточным кодом (CRC) (16-битная по умолчанию)

• Хранение 24-часовой истории для статистики ошибок и подсчета сбоев

• Обнаружение тревоги и событий DS-3 (опрос один раз в секунду)

• Сигнал индикации тревоги (AIS)

• Вне кадра (OOF)

• Ошибка приема на дальнем конце (FERF)

ДС-1

• Поддержка суперкадра (SF) и расширенного суперкадра (ESF)

• Поддержка ANSI T1.403 FDL

• Внутренняя или линейная (контурная) синхронизация, выбираемая независимо на каждом компоненте T1.

• Обнаружение ошибок и тревог: ошибки CRC, ошибки кадрирования, потеря кадра (красный), AIS (синий), удаленная индикация тревоги (желтый)

• Отчеты о тревогах: сохраняется 24-часовая история, 15-минутные интервалы для всех ошибок

• BERT на уровне T1

• Возможности обратной связи: локальная, сетевая линия и сетевая полезная нагрузка, удаленная сетевая линия и удаленная сетевая полезная нагрузка на уровне T1.

Ошибки SONET, аварийные сигналы и мониторинг производительности

Синхронизация:

• Локальный (внутренний) или циклический (восстановленный из сети)

• Мониторинг активности указателя

• Резервный источник синхронизации должен быть предоставлен в разных SPA, так как SPA может предоставить только один источник синхронизации.

Локальный (диагностический) и линейный (сетевой) шлейф

Отображение полезной нагрузки

• POS с самосинхронным скремблером 1 + X^43

Соответствие SONET/SDH:

• Telcordia (Bellcore) GR-253-CORE (если применимо)

• АНСИ Т1.105, Т1.231

• ITU-T G.707, G.957, G.825 (если применимо)

Поддерживаемые тревожные и сигнальные события SONET/SDH:

• Частота битовых ошибок при сбое сигнала (SF-ber)

• Частота ошибок по битам при ухудшении сигнала (SD-ber)

• Конструкция полезной нагрузки сигнальной метки (C2)

• Байт трассировки пути (J1)

• Раздел

• Потеря сигнала (LoS)

• Потеря кадра (LoF)

• Количество ошибок для B1

• Сигнализация превышения порога (TCA) для B1

• Линия

• Сигнал индикации тревоги линии (LAIS)

• Дистанционная индикация неисправности линии (LRDI)

• Удаленная индикация ошибки линии (LREI)

• Количество ошибок для B2

• ТСА для B2

• Путь

• Сигнал индикации аварийного сигнала пути (PAIS)

• Удаленная индикация неисправности тракта (PRDI)

• Индикация удаленной ошибки пути (PREI)

• Количество ошибок для B3

• ТСА для B3

• Потеря указателя (LoP)

• Положительное событие заполнения (PSE)

• Событие отрицательного заполнения (NSE)

• Сигнал индикации необорудованного пути (PUNEQ)

• Сигнал индикации несоответствия полезной нагрузки пути (PPLM)

Управление сетью

SONET-MIB (RFC 3592)

SONET/SDH-MIB (RFC 2558)

CISCO-SONET-MIB

DS-3/E3-MIB (RFC 3896)

DS-1/E1-MIB (RFC 2496)

Простой протокол управления сетью (SNMP)

Надежность и доступность

Онлайн-вставка и удаление (OIR)

Сменные оптические модули SFP

Протоколы 1+1 SONET Automatic Protection Switching (APS) и SDH Linear Multiplexer Section Protection (MSP) (пожалуйста, проверьте поддержку платформы)

Единый сброс программного обеспечения SPA

Физические характеристики

Вес: 1,27 фунта (0,57 кг)

Высота: 1,56 дюйма (3,96 см) (двойная высота)

Ширина: 6,75 дюйма (17,15 см)

Глубина: 7,28 дюйма (18,49 см)

Власть

2-портовый канальный OC-12/STM-4 = 52,0 Вт (с оптикой)

Экологические характеристики

Рабочая температура: от 41 до 104°F (от 5 до 40°C)

Температура хранения: от -38 до 150°F (от -40 до 70°C)

Влажность при эксплуатации: от 5 до 85 % относительной влажности

Влажность при хранении: от 5 до 95 % относительной влажности

Соответствие и одобрения агентства

Безопасность

• UL 60950

• CSA 22.2-№ 60950

• EN60950

• Схема МЭК 60950 CB

• АКА TS001

• AS/NZS 3260

• Лазерная безопасность EN60825\IEC60825 (SR, IR-класс 1) (VSR-класс 1M)1

• 21CFR1040 — Свод федеральных правил FDA (США) лазерная безопасность (SR, IR-класс 1) (VSR-класс 1M)1

ЭМС

• FCC часть 15 (CFR 47)

• МСЕС 003

• EN55022

• СИСПР 22

• АС/НЗС СИСПР22

• ВККИ

• EN55024

• EN50082-1

• EN61000-6-1

• EN61000-3-2

• EN61000-3-3

Стандарты построения сетевого оборудования (NEBS)

Этот продукт разработан в соответствии со следующими требованиями (официальная квалификация может быть в процессе):

• SR-3580 — NEBS: уровни критериев (соответствие уровню 3)

• GR-63-CORE - NEBS: физическая защита

• GR-1089-CORE - NEBS: ЭМС и безопасность
