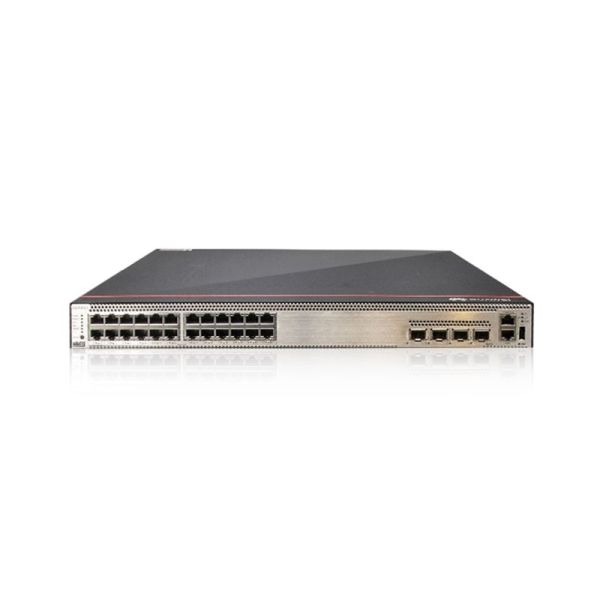

S5736-S24UM4XC

Спецификация S5736-S24UM4XC

Элемент

Спецификация

Размеры без упаковки (В x Ш x Г) [мм (дюймы)]

Основные размеры (без учета выступающих частей корпуса): 43,6 мм x 442,0 мм x 420,0 мм (1,72 дюйма x 17,40 дюйма x 16,54 дюйма)

Максимальные размеры (глубина — это расстояние от портов на передней панели до частей, выступающих из задней панели): 43,6 мм x 442,0 мм x 448,0 мм (1,72 дюйма x 17,40 дюйма x 17,64 дюйма)

Размеры с упаковкой (В x Ш x Г) [мм (дюймы)]

150 мм × 710 мм × 560 мм (5,90 дюйма x 27,95 дюйма x 22,05 дюйма)

Высота шасси [U]

1 ед.

Типичная потребляемая мощность [Вт]

117 Вт

Типичное тепловыделение [BTU/час]

399,22 БТЕ/час

Максимальная потребляемая мощность [Вт]

• Без PoE: 176 Вт (без карт)
• Полная нагрузка PoE: 1967 Вт (PoE: 1791 Вт, без карт)

Максимальное тепловыделение [BTU/час]

• Без PoE: 600,53 (без карт)
• Полная нагрузка PoE: 6711,60 (без карт)

Средняя наработка на отказ [год]

59,44 года

MTTR [час]

2 часа

Доступность

>0,99999

Шум при нормальной температуре (акустическая мощность) [дБ(А)]

70,1 дБ(А)

Шум при нормальной температуре (акустическое давление) [дБ(А)]

58,1 дБ(А)

Количество слотов для карт

1

Количество слотов питания

2

Количество модулей вентиляторов

2

Резервный источник питания

1+1

Съемные модули питания переменного и постоянного тока можно использовать вместе в одном коммутаторе.

Длительная рабочая температура [°C(°F)]

от -5°C до +45°C (от 23°F до 113°F) на высоте 0-1800 м (0-5906 футов)

Кратковременная рабочая температура [°C(°F)]

от -5°C до +50°C (от 23°F до 122°F) на высоте 0-1800 м (0-5906 футов)

Ограничение скорости изменения рабочей температуры [°C(°F)]

При высоте над уровнем моря 1800–5000 м (5906–16404 фута) максимальная рабочая температура снижается на 1°C (1,8°F) каждый раз, когда высота увеличивается на 220 м (722 фута).

Устройство может работать в течение короткого промежутка времени, когда рабочая температура выходит за пределы нормы, но должны быть соблюдены следующие условия:

• Рабочая температура может превышать 45°C (113°F) в течение максимум 96 часов подряд в год.
• Общее время, когда рабочая температура превышает 45°C (113°F) в год, меньше или равно 360 часам.
• Количество раз, когда рабочая температура превышала 45°C (113°F), меньше или равно 15 в год.

Если какое-либо из предыдущих условий не выполняется, устройство может быть повреждено или может возникнуть неизвестная ошибка.

Устройства не могут запускаться при температуре ниже 0°C (32°F). Максимальная дальность передачи оптического модуля, используемого для кратковременной работы, не может превышать 10 км.

Температура хранения [°C(°F)]

от -40°C до +70°C (от -40°F до +158°F)

Длительная рабочая относительная влажность [RH]

от 5% до 95%, без конденсации

Длительная рабочая высота [м (футы)]

0-5000 м (0-16404 футов)

Высота хранения [м (футы)]

0-5000 м (0-16404 футов)

Режим питания

Подключаемый источник питания

Номинальное входное напряжение [В]

• Вход переменного тока: от 100 В до 130 В переменного тока, от 200 В до 240 В переменного тока; 50/60 Гц
• Вход высокого напряжения постоянного тока: 240 В постоянного тока
• Вход постоянного тока: от –48 В до –60 В постоянного тока

Диапазон входного напряжения [В]

• Вход переменного тока: от 90 В до 290 В переменного тока; от 45 Гц до 65 Гц
• Вход постоянного тока высокого напряжения: от 190 В до 290 В постоянного тока
• Вход постоянного тока: от –38,4 В до –72 В постоянного тока

Максимальный входной ток [А]

Текущие характеристики относятся к подключаемому модулю питания. Подробности см. в разделе Съемные силовые модули.

Память

2 ГБ

Флэш-память

всего 1 Гб. Чтобы просмотреть доступный объем флэш-памяти, выполните команду display version.

Консольный порт

RJ45

Порт управления ETH

RJ45

USB

Поддерживается

РТК

Поддерживается

Вход RPS

Не поддерживается

Защита от перенапряжения сервисного порта [кВ]

Общий режим: ±6 кВ

Защита от перенапряжения источника питания [кВ]

• В конфигурации с силовыми модулями переменного тока: ±6 кВ в дифференциальном режиме и ±6 кВ в синфазном режиме
• Конфигурация с модулями питания постоянного тока: ±2 кВ в дифференциальном режиме и ±4 кВ в синфазном режиме

Типы вентиляторов

Подключаемый

Режим отвода тепла

Теплоотвод с помощью вентилятора, интеллектуальная регулировка скорости вращения вентилятора

Направление воздушного потока

Забор воздуха слева, спереди и справа, выпуск воздуха сзади

PoE

Поддерживается

Сертификация

Сертификация ЭМС

Сертификация безопасности

Сертификация производства
