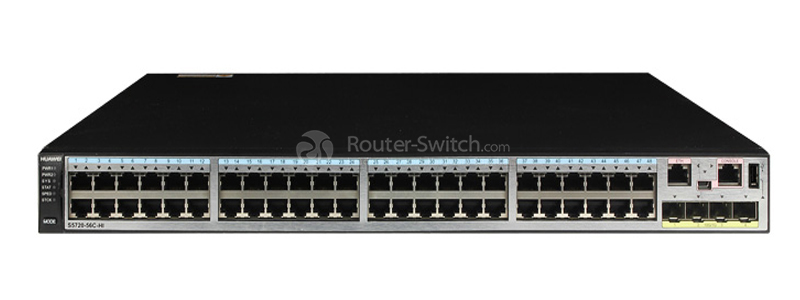

S5720-56C-PWR-HI-AC1

Спецификация S5720-56C-PWR-HI-AC1

Фиксированные порты

48 портов 10/100/1000 Base-T, 4 порта 10GE SFP+

Расширенные слоты

Один расширенный слот порта с дополнительной подкартой 4 x 10 GE SFP+

Один слот зарезервирован для карты стека

Таблица MAC-адресов

Соответствие стандартам IEEE 802.1d

128 000 записей MAC-адресов

Изучение и устаревание MAC-адресов

Записи статических, динамических и черных MAC-адресов

Фильтрация пакетов на основе исходных MAC-адресов

ВЛАН

4K VLAN

Гостевая VLAN, Голосовая VLAN

ГВРП

МУЛЬТИВИЗИОННАЯ ВЛАН

Назначение VLAN на основе MAC-адресов, протоколов, IP-подсетей, политик и портов

Сопоставление VLAN

Беспроводной переменный ток

Контроль доступа к точке доступа, управление доменом точки доступа и управление шаблонами конфигурации точки доступа

Управление радиочастотами, унифицированная статическая конфигурация и динамическое централизованное управление

Основные услуги WLAN, QoS, безопасность и управление пользователями

CAPWAP, расположение тегов/терминалов и спектральный анализ

Надежность

Кольцевая топология RRPP и мультиэкземпляр RRPP

Древовидная топология Smart Link и мультиэкземпляр Smart Link, обеспечивающие переключение защиты на уровне миллисекунд

Сентябрь

G.8032 Защитная коммутация кольца Ethernet (ERPS)

BFD для OSPF, BFD для IS-IS, BFD для VRRP и BFD для PIM

STP (IEEE 802.1d), RSTP (IEEE 802.1w) и MSTP (IEEE 802.1s)

Защита BPDU, защита от корней и защита от петель

MPLS

MPLS L3VPN

MPLS L2VPN (VPWS/VPLS)

MPLS-ТЕ

Качество обслуживания MPLS

IP-маршрутизация

Статические маршруты, RIPv1/v2, RIPng, OSPF, OSPFv3, IS-IS, IS-ISv6, BGP, BGP4+, ECMP и политика маршрутизации

Совместимость

Связующее дерево на основе VLAN (VBST), работающее с PVST, PVST+ и RPVST

Протокол согласования канального типа (LNP), аналогичный DTP.

Протокол центрального управления VLAN (VCMP), аналогичный протоколу VTP.

Возможности IPv6

Обнаружение соседей (Северная Дакота)

ПМТУ

IPv6 Ping, IPv6 Tracert, IPv6 Telnet

ACL на основе исходных IPv6-адресов, целевых IPv6-адресов, портов уровня 4 или типов протоколов.

Отслеживание обнаружения прослушивателя многоадресной рассылки (MLDv1/v2)

Мультикаст

Отслеживание IGMPv1/v2/v3 и запрос IGMP на выход

Многоадресная переадресация в VLAN и многоадресная репликация между VLAN

Балансировка многоадресной нагрузки между портами-членами транка

Контролируемая многоадресная рассылка

Сбор статистики многоадресного трафика на основе портов

IGMPv1/v2/v3, PIM-SM, PIM-DM и PIM-SSM

MSDP

QoS/ACL

Ограничение скорости во входящем и исходящем направлениях порта

Перенаправление пакетов

Управление трафиком на основе портов и двухскоростная и трехцветная CAR

Восемь очередей на каждом порту

Алгоритмы планирования очереди DRR, SP и DRR + SP

WRED

HQoS

Перемаркировка полей 802.1p и DSCP пакетов

Фильтрация пакетов на уровне 2–4, отфильтровывание недопустимых кадров на основе MAC-адреса источника, MAC-адреса получателя, IP-адреса источника, IP-адреса получателя, номера порта источника/назначения TCP/UDP, номера протокола или VLAN.

Ограничение скорости на основе очереди и формирование портов

Безопасность

Иерархическое управление пользователями и защита паролем

Защита от DoS-атак, защита от ARP-атак и защита от ICMP-атак

Привязка IP-адреса, MAC-адреса, номера интерфейса и VLAN ID

Изоляция портов, безопасность портов и липкий MAC-адрес

Принудительная переадресация MAC (MFF)

Записи MAC-адресов Blackhole

Ограничение на количество изученных MAC-адресов

Аутентификация IEEE 802.1x и ограничение количества пользователей на порту

Аутентификация AAA, аутентификация RADIUS, аутентификация HWTACACS и NAC

SSH версии 2.0

HTTPS

Защита процессора

Черный список и белый список

Ретранслятор DHCP/сервер/отслеживание/клиент/безопасность

МАСсек

ОАМ

ЭФМ ОАМ

CFM OAM

Мониторинг производительности Y.1731

Супер виртуальная ткань (SVF)

Работа в качестве родительского узла для вертикальной виртуализации коммутаторов нисходящей линии связи и точек доступа как одного устройства для управления

Поддерживает двухуровневую клиентскую архитектуру.

iPCA

Непосредственное окрашивание служебных пакетов для сбора статистики в реальном времени о количестве потерянных пакетов и коэффициенте потери пакетов.

Сбор статистики по количеству потерянных пакетов и коэффициенту потерь пакетов на уровне сети и устройства

Управление и обслуживание

iStack

Виртуальный тест кабеля

SNMPv1/v2c/v3

РМОН

Система управления сетью (NMS) и веб-управление

Системные журналы и многоуровневые сигналы тревоги

ГВРП

МУЛЬТИВИЗИОННАЯ ВЛАН

Энергоэффективный Ethernet 802.3az (EEE)

Нетстрим

Умирающий вздох при выключении питания

Рабочая среда

Рабочая температура: от 0°C до 45°C

Относительная влажность: от 5% до 95% (без конденсации)

Размеры (Ш х Г х В)

442,0 мм х 420,0 мм х 44,4 мм

При установке силового модуля мощностью 1150 Вт он выступает из корпуса. Поэтому общая глубина выключателя меняется на 507 мм.

Входное напряжение

Номинальное напряжение переменного тока: от 100 В до 240 В, 50 Гц/60 Гц

Максимальный диапазон напряжения: от 90 В до 264 В, 47 Гц/63 Гц

Потребляемая мощность

Без частичного разряда: < 188,74 Вт,
С PD: < 1739 Вт (устройство: 299 Вт, PD: 1440 Вт)
