Q2P77A

Модель

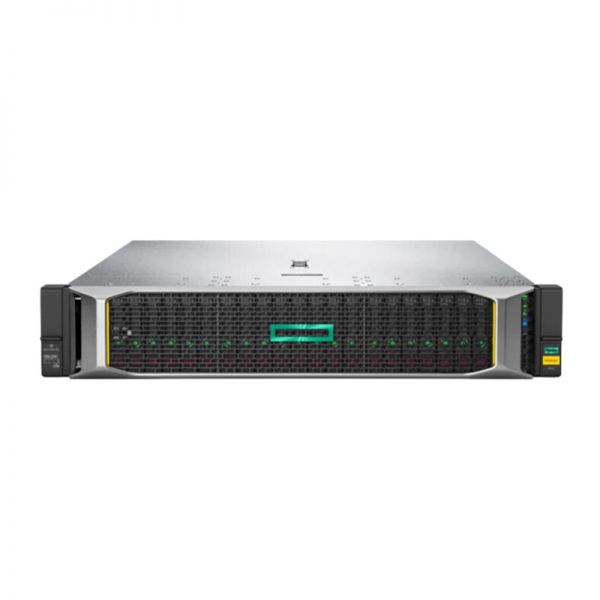

Хранилища HPE StoreEasy 1860

Процессор

1 x Intel® Xeon-Silver 4112 (2,6 ГГц/4 ядра/85 Вт) или Intel® Xeon-Bronze 3104 (1,7 ГГц/6 ядер/85 Вт); 2-й процессор опционально

ПРИМЕЧАНИЕ. Процессор Xeon-Silver 4112 доступен только в модели HPE StoreEasy 1860 Performance Storage (номер SKU Q2P76A ).

Память

16 ГБ (1 двухранговая память HPE 16 ГБ x8 DDR4-2666 CAS-19-19-19, зарегистрированная смарт-память)

Контроллер хранилища

Модульный контроллер HPE Smart Array P816i-a SR Gen10 (16 внутренних каналов/кэш-память 4 ГБ/SmartCache) 12G SAS для дисков с данными

HPE Smart Array S100i SR Gen10 SW RAID только для дисков ОС

Поддержка внутреннего диска

24 отсека для накопителей малого форм-фактора (2,5 дюйма) с возможностью горячей замены спереди, опциональный отсек для накопителей 4 малого форм-фактора с возможностью горячей замены на задней панели корпуса

Сетевой порт(ы)

4 порта 1GbE; дополнительный адаптер FlexLOM или сетевые карты PCIe

Слоты расширения

3x PCIe; дополнительный переходник на 3 слота

Измерение

8,73 х 44,54 х 67,94 см

3,44 х 17,54 х 26,75 дюйма

Шаг 1. Выберите модель HPE StoreEasy 1860

модели БТО

Предварительно сконфигурированные модели HPE StoreEasy 1860 Build-to-Order (BTO) поставляются с предустановленными на заводе дисками данных и операционной системой Microsoft Windows Storage Server 2016 Standard Edition, предварительно установленной на 2 твердотельных накопителях малого форм-фактора (SSD) в форм-факторе M. .2 в задний слот PCIe.

Хранилище HPE StoreEasy 1860 SAS емкостью 9,6 ТБ

Q2P78A

ПРИМЕЧАНИЕ. (8 x 1,2 ТБ SAS 12G Enterprise 10K SFF с цифровой подписью встроенного ПО предварительно установлены в передние слоты, 16 открытых слотов SFF).

Хранилище HPE StoreEasy 1860 SAS емкостью 14,4 ТБ

Q2P79A

ПРИМЕЧАНИЕ. (8 x 1,8 ТБ SAS 12G Enterprise 10K SFF 512e с микропрограммным обеспечением с цифровой подписью предварительно установлены в передние слоты, 16 открытых слотов SFF).

ПРИМЕЧАНИЕ. Названия моделей основаны на исходной емкости хранилища, а не на доступном пользователю хранилище.

ПРИМЕЧАНИЕ. При добавлении дисков в любой из 16 открытых слотов SFF для указанных выше моделей Hewlett Packard Enterprise рекомендует использовать все внутренние диски с данными одного типа и емкости.

ПРИМЕЧАНИЕ. Все параметры шагов с 2 по 9 раздела «Конфигурация на заказ» доступны для предварительно настроенных моделей BTO. Заказанные опции поставляются отдельно и не интегрируются на заводе.

CTO модели

Модели HPE StoreEasy 1860 с возможностью настройки по заказу (CTO) поставляются с установленными на заводе дисками данных и операционной системой Microsoft Windows Storage Server 2016 Standard Edition, предварительно установленной на 2 твердотельных накопителях малого форм-фактора (SSD) в форм-факторе M. 2 в задний слот PCIe. Модели HPE StoreEasy 1860 CTO могут поставляться только с дисками ОС и без установленных на заводе дисков данных. Если нужны диски с данными, выберите диски/комплекты дисков ниже для заводской интеграции.

Высокопроизводительное хранилище HPE StoreEasy 1860

Q2P76A

Система хранения данных HPE StoreEasy 1860

Q2P77A

ПРИМЕЧАНИЕ. Hewlett Packard Enterprise рекомендует, чтобы внутренние диски данных для моделей CTO были одного типа и емкости.

Шаг 2. Выберите требуемые внутренние накопители

Параметры привода

Требуемое минимальное количество внутренних дисков

0

Максимальное разрешенное количество внутренних дисков

28 (с опциональной корзиной для дисковода в задней части шасси)

Комплекты дисков HPE StoreEasy 1860 LFF

Комплект из 4 жестких дисков HPE Smart Carrier SAS SFF емкостью 4,8 ТБ емкостью 4,8 ТБ

Q2P84A

ПРИМЕЧАНИЕ. В комплект входят 4 жестких диска HPE 1,2 ТБ SAS 12G Enterprise 10K SFF (2,5 дюйма) SC с цифровой подписью микропрограммного обеспечения, сроком на 3 года (артикул № 872479-B21 ).

Комплект из 4 жестких дисков HPE Smart Carrier SAS SFF емкостью 7,2 ТБ емкостью 7,2 ТБ

Q2P85A

ПРИМЕЧАНИЕ. В комплект входят 4 жестких диска HPE 1,8 ТБ 12 Гбит/с SAS 7,2 тыс. об/мин большого форм-фактора (3,5 дюйма) SC 512e Helium с микропрограммным обеспечением и цифровой подписью сроком на 1 год (артикул № 872481-B21 ).

Варианты твердотельных накопителей HPE (следующие параметры применимы к внутренним накопителям)

Комплект SmartCache

Комплект смарт-кэш-памяти HPE Smart Carrier 1,6 ТБ малого форм-фактора

Q2P87A

ПРИМЕЧАНИЕ. Комплект Smart Cache содержит 2 твердотельных накопителя HPE 800 ГБ SAS 12 Гбит/с для смешанного использования малого форм-фактора (2,5 дюйма) SC с микропрограммным обеспечением, сроком действия 3 года, с цифровой подписью (SKU# 872376-B21) для использования с функцией SmartCache, включенной в HPE Smart Array P816i-a SR. Контроллер хранения Gen10, который обеспечивает уровень данных Flash Acceleration для HPE StoreEasy 1860.

SSD

Твердотельный накопитель HPE 800 ГБ SAS для интенсивной записи малого форм-фактора (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года

P04543-B21

Твердотельный накопитель HPE SAS емкостью 800 ГБ для смешанного использования малого форм-фактора (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года

P09090-B21

Твердотельный накопитель HPE 960 ГБ SAS Read Intensive SFF (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года

P06584-B21

Твердотельный накопитель HPE 1,6 ТБ SAS для смешанных применений малого форм-фактора (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года

P09092-B21

Твердотельный накопитель HPE 1,92 Тбайт SAS для интенсивного чтения малого форм-фактора (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года

P06586-B21

Твердотельный накопитель HPE 3,2 ТБ SAS для смешанных применений малого форм-фактора (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года

P09094-B21

Твердотельный накопитель HPE 3,84 ТБ SAS для интенсивного чтения малого форм-фактора (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года

P06588-B21

Твердотельный накопитель HPE 6,4 ТБ SAS для смешанных применений малого форм-фактора (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года

P09096-B21

ПРИМЕЧАНИЕ. Рекомендуемое количество твердотельных накопителей для HPE StoreEasy 1860 — 8. Компания HPE рекомендует использовать твердотельные накопители SAS, поскольку HPE StoreEasy 1860 включает расширитель SAS.

жесткие диски

Жесткий диск HPE 1,2 ТБ SAS 12G SFF (2,5 дюйма) SC, 3 года, Wty 512e, микропрограмма с цифровой подписью

872479-Б21

Жесткий диск HPE 1,8 ТБ SAS 12G SFF (2,5 дюйма) SC, 3 года, Wty 512e, микропрограмма с цифровой подписью

872481-Б21

Жесткий диск HPE 2,4 ТБ SAS 12G SFF (2,5 дюйма) SC, 3 года, Wty 512e, микропрограмма с цифровой подписью

881457-Б21

ПРИМЕЧАНИЕ. Другие жесткие диски SFF SC совместимы с HPE StoreEasy 1860. Этот список не является исчерпывающим.

Шаг 3. Выберите опциональную корзину для дисков среднего размера 4LFF

Корзина для заднего диска HPE StoreEasy 1860 4SFF

Q2P94A

ПРИМЕЧАНИЕ. Количество слотов для дисков малого форм-фактора (2,5 дюйма) увеличено с 24 до 28.

ПРИМЕЧАНИЕ. Если выбрана задняя корзина для жестких дисков HPE StoreEasy 1860, дополнительный комплект Riser (артикул 870548-B21 ) выбрать нельзя, а максимальное количество слотов PCIe равно 2.

Шаг 4. Выберите дополнительный контроллер внешнего хранилища для подключения к внешним корпусам хранения.

Контроллеры HPE Smart Array SAS

Подключаемый контроллер HPE Smart Array E208e-p SR Gen10 (8 внешних линий/без кэша) 12G SAS PCIe

804398-Б21

Подключаемый контроллер HPE Smart Array P408e-p SR Gen10 (8 внешних каналов/4 ГБ кэш-памяти) 12G SAS PCIe

804405-Б21

HPE Smart Array SR Secure Encryption (шифрование данных в состоянии покоя/право на сервер) E-LTU

Q2F26AAE

Дисковые полки D3X10 или D6020

Модели HPE StoreEasy 1860 поддерживают семейства дисковых корпусов D3X10 или D6020. Контроллер Smart Array с внешними портами необходимо добавить в HPE StoreEasy 1860, чтобы добавить внешние дисковые полки.

Шаг 5: Выберите дополнительный второй сетевой адаптер

Сетевые адаптеры PCIe

2-портовый адаптер HPE StoreEasy 1GbE 332T

Q2P90A

2-портовый адаптер HPE StoreEasy 10GbE 530T

Q2P91A

2-портовый адаптер HPE StoreEasy 10GbE 530SFP+

Q2P92A

Сетевые адаптеры FlexLOM

Адаптер HPE Ethernet 1 Гбит/с, 4 порта 366FLR

665240-Б21

2-портовый адаптер HPE Ethernet 10 Гбит/с 562FLR-SFP+

727054-Б21

Адаптер HPE Ethernet 10 Гбит/с с 2 портами 535FLR-T

817721-Б21

ПРИМЕЧАНИЕ. Адаптеры FlexibleLOM обеспечивают гибкость для удовлетворения потребностей в сети сейчас и адаптируются к любым будущим требованиям без использования стандартного слота PCIe. Эти варианты можно обновлять на месте, они легко интегрируются с архитектурой и форм-фактором системы HPE StoreEasy. В HPE StoreEasy 1860 можно добавить только один модуль FlexibleLOM.

Шаг 6: Выберите дополнительный комплект Riser Kit

Комплект переходной платы HPE DL Gen10 x8/x16/x8

870548-Б21

ПРИМЕЧАНИЕ. Для Riser Kit также требуется установленный комплект HPE StoreEasy 1860 Xeon-Silver 4112 или Xeon-Bronze 3104 Performance Kit. Riser Kit увеличивает количество доступных слотов PCIe до 4.

ПРИМЕЧАНИЕ. Если выбран Riser Kit, дополнительный отсек для жестких дисков HPE StoreEasy 1860 Rear HDD (SKU# Q2P94A) выбрать нельзя.

Шаг 7. Выберите дополнительный комплект производительности

Комплект для повышения производительности HPE StoreEasy 1X60 Intel Xeon 4112

Q2P88A

ПРИМЕЧАНИЕ. Вышеупомянутый комплект для повышения производительности можно заказать только с моделью HPE StoreEasy 1860 Performance (номер SKU Q2P76A ). В комплект входит один процессор Xeon-Silver 4122 и один двухранговый x8 DDR4-2666 CAS-19-19-19 RDIMM емкостью 16 ГБ.

Комплект для повышения производительности HPE StoreEasy 1X60 Intel Xeon 3104

Q2P89A

ПРИМЕЧАНИЕ. Указанный выше комплект для повышения производительности можно заказать со всеми моделями HPE StoreEasy 1860, кроме модели HPE StoreEasy 1860 Performance. В комплект входит один процессор Xeon-Bronze 3104 и один двухранговый x8 DDR4-2666 CAS-19-19-19 RDIMM емкостью 16 ГБ.

Шаг 8. Выберите дополнительный комплект памяти

Комплект смарт-памяти HPE 16 ГБ (1x16 ГБ) Dual Rank x8 DDR4-2666 CAS-19-19-19 зарегистрированный Smart

835955-Б21

ПРИМЕЧАНИЕ. На каждый процессор приходится 12 слотов DIMM, всего максимум 24 слота DIMM. Все модели HPE StoreEasy 1860 поставляются с одним процессором и одним стандартным модулем DIMM емкостью 16 ГБ.

Шаг 9. Выберите дополнительный вариант восстановления системы.

Комплект носителей с программным обеспечением для восстановления HPE StoreEasy XX60

Q2P95A
