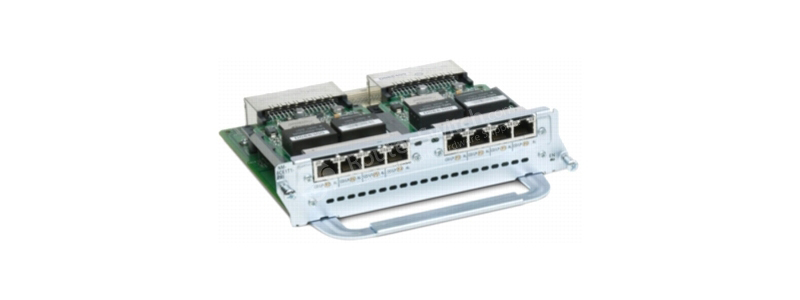

НМ-8CE1T1-PRI

Спецификация NM-8CE1T1-PRI

Номер продукта

NM-8CE1T1-PRI

Описание продукта

8-портовый канальный T1/E1 и сетевой модуль ISDN PRI

Диагностическая поддержка замыкания на себя

• Режимы шлейфа E1:

• Локальная петля контроллера

• Локальная петля интерфейса

• Режимы шлейфа T1:

• Локальная петля интерфейса

• Удаленный шлейф интерфейса

• Локальная петля контроллера

• Удаленная петля контроллера

• Режимы замыкания на себя CSU для T1 CSU:

• Закольцовывание оконечного оборудования данных (DTE)

• Сетевой шлейф

• Петля полезной нагрузки

Обнаружение тревоги

• Желтый сигнал тревоги — прием/отправка из/в сеть

• Синий Тревога — получение сигнала индикации тревоги (AIS) из сети.

• Красный Тревога-Потеря сетевого сигнала

Соответствующая поддержка MIB

• MIB T1 (RFC1406-MIB)

• Интегрированная MIB DSU/CSU Cisco (CISCO-ICSUDSU-MIB)

удаленное управление

• Интеллектуальный модуль Cisco CNS серии 2100 (IE2100)

• СискоВоркс

Сигнализация Отладка

• Декодирование ISDN Q.921 и Q.931

• Все другие ранее существовавшие применимые отладки программного обеспечения Cisco IOS.

Размеры (В х Ш х Г)

1,59 х 7,10 х 7,29 дюйма (4,0 х 18,0 х 18,5 см)

Масса

• HWIC-1CE1T1-PRI: 0,18 фунта (0,08 кг)

• HWIC-2CE1T1-PRI: 0,19 фунта (0,09 кг)

• NM-8CE1T1-PRI: 1,4 фунта (0,63 кг)

Рабочая Температура

• от 32 до 104°F (от 0 до 40°C)

Нерабочая температура

• от -40 до 158°F (от -40 до 70°C)

Относительная влажность

• 5-95% без конденсации

светодиоды

светодиодов на порт

• Обнаружение несущей/петля (CD/LP):

• Выкл. = не обнаружена несущая.

• Зеленый горит = обнаружение несущей

• Горит желтым = порт в режиме обратной связи

• Тревога (AL):

• Выкл. = нет сигналов тревоги.

• Горит желтым = порт в режиме тревоги

Светодиоды на модуль (только на NM-8CE1T1-PRI):

• РУ:

• Выкл = карта недоступна

• Горит = карта включена

Порты

• 1, 2 или 8 портов T1/E1 на разъемах RJ-48C

Битрейт линии (на порт)

• E1: (2,048 Мбит/с)

• T1: (1,544 Мбит/с)

Линейное кодирование

• E1: биполярный тройной сигнал высокой плотности (HDB3)

• T1: Альтернативная инверсия меток (AMI) и двоичная замена 8-нулей (B8ZS)

Форматы кадрирования

• E1: CRC4

• T1: Суперкадр (SF) и Расширенный суперкадр (ESF)

Выходные уровни

• E1: короткие/дальние рейсы

• T1 (расширение линии [LBO]): 0, -7,5 или -15 дБ.
