ES1D2SRUH000

ES1D2SRUH000 Спецификация

Основные функции

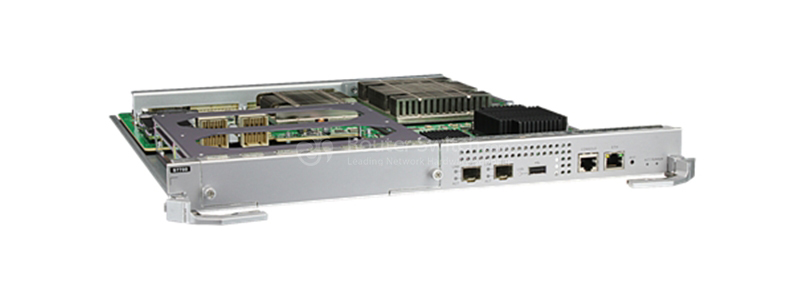

ES1D2SRUH000 — это системный блок управления и контроля для S7712 и S7706. Он объединяет основной блок управления,

блок коммутации и блок обслуживания системы.

Распределенная переадресация

Выполняет параллельную пересылку данных с использованием плоскости распределенных данных.

Память

4ГБ

Вспышка

64 МБ

eUSB-карта

2 ГБ

Данные конфигурации системы, файлы запуска, пакет системного программного обеспечения и системные журналы по умолчанию сохраняются на карте eUSB.

CSS

На ES1D2SRUH000 может быть установлен ES1D2VS04000 для поддержки функции CSS в V200R009C00 и более поздних версиях.

ОАМ

На ES1D2SRUH000 можно установить ES0D00FSUA00 для предоставления расширенных услуг, таких как эксплуатация, администрирование и

Техническое обслуживание (OAM) и обнаружение двунаправленной пересылки (BFD).

802.1ag: идентифицирует, обнаруживает и отправляет пакеты проверки непрерывности (CC).

Многопротокольная коммутация по меткам (MPLS OAM): идентифицирует, обнаруживает и отправляет пакеты MPLS OAM.

OAM UNCFG_MEP.

Резервное копирование

Поддерживается

Главный щит управления обязателен для выключателей. Каждый коммутатор должен быть сконфигурирован с одной или двумя главными платами управления. Когда один

Основная плата управления настроена для коммутатора, основная плата управления может быть установлена в любой слот основной платы управления коммутатора.

Когда настроены две основные платы управления, две главные платы управления работают в режиме горячего резерва для повышения надежности

выключатель. Активная и резервная главные платы управления контролируют состояние друг друга. Если активная основная плата управления выходит из строя,

резервная главная плата управления автоматически становится активной для обеспечения бесперебойной работы.

Горячая замена

Поддерживается

Перед удалением активного ES1D2SRUH000 выполните переключение активный/резервный.

Физические характеристики

Размеры (Ш x Г x В): 394,7 мм x 426,8 мм x 35,1 мм (15,5 дюйма x 16,8 дюйма x 1,4 дюйма)

Зарезервированный слот для подкарты: 243,7 мм x 170,0 мм x 35,1 мм (15,5 дюйма x 6,7 дюйма x 1,4 дюйма)

Вес: 3,46 кг (7,63 фунта)

Максимальная потребляемая мощность: 183 Вт (включая субкарты)

Параметры среды

Рабочая температура: от 0°C до 45°C (от 32°F до 113°F)

Относительная влажность при эксплуатации: от 5% до 95% относительной влажности (без конденсации)

Температура хранения: от -40°C до +70°C (от -40°F до +158°F)

Относительная влажность при хранении: от 5% до 95% относительной влажности (без конденсации)

Соответствие ЭМС

СИСПР22 Класс А

СИСПР24

EN55022 Класс А

EN50024

ETSI EN 300 386 Класс А

CFR 47 FCC, часть 15, класс A

ICES 003 Класс А

AS/NZS CISPR22 Класс А

ВККИ класс А

МЭК61000-6-2

МЭК61000-6-4

МЭК61000-4-2

МСЭ-Т К 20

МСЭ-Т К 21

МСЭ-Т К 44

CNS13438 КЛАСС А

КН 22 КЛАСС А

Соответствие экологическим стандартам

RoHS

ДОСТИГАТЬ

WEEE

Соответствие стандартам безопасности

МЭК 60950-1

ЕН 60950-1

УЛ 60950-1

CSA C22.2 № 60950-1

АС/НЗС 60950.1

БС ЕН 60950-1
