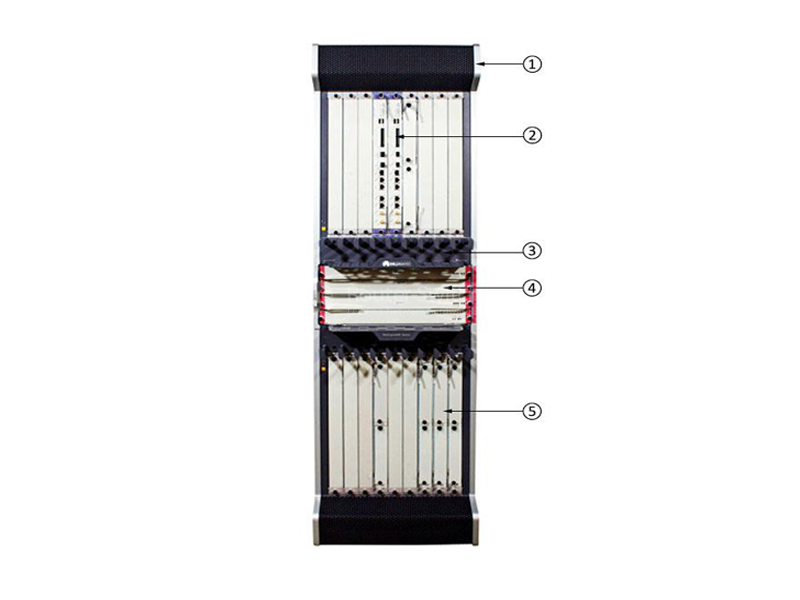

CR5P16BASA77

CR5P16BASA77 Спецификация

Коммутационная способность

50,32 Тбит/с

Производительность пересылки

11 520 миллионов пакетов в секунду

Количество слотов

22 слота, в том числе

2 MPU (резервное копирование 1:1), 4 SFU

(резервное копирование 3+1) и 16 LPU

Размеры (Ш х Г х В)

442 мм x 650 мм x 1778 мм (40U)

Потребляемая мощность (в полной конфигурации)

9040 Вт (480 г)

Вес (в полной комплектации)

356 кг (480 г)

Типы интерфейсов

100 Гбит/с/40 Гбит/с

10 GE-LAN/WAN

ГЭ/ФЭ

OC-192c/STM-64c ПОС

ОС-48с/СТМ-16с

ПОС ОС-12с/СТМ-4с ПОС

ОС-3с/СТМ-1сПОС

Канальный ОС-3/СТМ-1

Канальный СТМ-4

ОС-3с/СТМ-1с Банкомат

Банкомат ОС-12с/СТМ-4с

Е3/Т3

CE1/CT1

IPv4

Поддержка статической маршрутизации, а также протоколов динамической маршрутизации, таких как RIP, OSPF, IS-IS и BGP-4.

Переадресация на линейной скорости на всех интерфейсах в сложных средах маршрутизации, например, когда происходит переключение маршрута.

IPv6

Различные технологии перехода с IPv4 на IPv6: ручной туннель, автоматический туннель, туннель 6to4, туннель GRE и туннель ISATAP.

IPv4 через туннель IPv6 и границу поставщика IPv6 (6PE)

Статические маршруты IPv6 и протоколы динамической маршрутизации, такие как BGP4+, RIPng, OSPFv3 и IS-ISv6.

Обнаружение соседей IPv6, обнаружение PMTU, TCP6, ping IPv6, tracert IPv6, сокет IPv6, статический IPv6 DNS, IPv6 DNS-сервер, TFTP IPv6-клиент и маршрутизация IPv6 на основе политик

Протокол управляющих сообщений Интернета версии 6 (ICMPv6), база управляющей информации (MIB), MIB протокола пользовательских дейтаграмм версии 6 (UDP6), MIB TCP6 и MIB IPv6

L2NAT, NAT444, DS-Lite и NAT64

MPLS

MPLS TE и MPLS/BGP VPN в соответствии с RFC 2547

VPN между AS, вариант A/B/C

Интеграция с интернет-сервисами

Мартини и Компелла MPLS L2VPN

Методы L2VPN, такие как VPLS и VLL

IP-взаимодействие через гетерогенные среды

Многоадресная VPN

MPLS-TP, EVPN, удаленный LFA

Функции уровня 2

IEEE 802.1Q, IEEE802.1ad, IEEE 802.1D, IEEE 802.1w и IEEE 802.1s

Агрегация VLAN (супер VLAN)

Список фильтрации на основе MAC-адресов и портов

1483Б

Надежность

IP/LDP/VPN/TE/VLL FRR

Механизмы защиты, такие как автоматическая перемаршрутизация IP/TE, конвергенция маршрутов IGP/BGP/многоадресной рассылки, VRRP, RRPP, балансировка нагрузки и резервирование IP-магистральной линии, BFD, MPLS/Ethernet OAM, Y.1731 и демпфирование протокола/порта/VLAN маршрутизации.

Резервирование PW, E-Trunk, E-APS и E-STP

Установка исправлений в процессе эксплуатации для плавного обновления программного обеспечения

Пассивная конструкция объединительной платы

Резервное резервирование ключевых компонентов, таких как модули обработки маршрутов, SFU и силовые модули, для защиты от единых точек отказа.

Переключение между компонентами, которые дублируют друг друга

GR, NSF, NSR и ISSU

Горячая замена всех компонентов

качество обслуживания

Хорошо спроектированное HQoS и передовые технологии планирования и предотвращения перегрузок на каждом LPU

Точное управление трафиком и формирование трафика

Сложное определение правил и детальная идентификация потока

MPLS H-QoS, обеспечивающий QoS для услуг MPLS VPN, VLL и PWE3.

8CT, сочетающий в себе MPLS TE и модель DiffServ

QoS, ориентированный на TE-туннель

ОАМ

Y.1731, IP FPM, RFC 2544, MPLS OAM, 802.1ag и 802.3ah, OPS

Мультикаст

IGMPv1, IGMPv2 и IGMPv3

Протоколы многоадресной маршрутизации, включая PIM-DM, PIM-SM, PIM-SSM, протокол обнаружения источника многоадресной рассылки (MSDP) и многопротокольный BGP (MBGP).

Статическая многоадресная рассылка

Многоадресный CAC

Взаимодействие между многоадресными протоколами

Обработка политик многоадресной рассылки на основе протоколов маршрутизации многоадресной рассылки и переадресации многоадресной рассылки

Multicast QoS и многоадресная репликация для пользователей доступа IPoE

Двухуровневая многоадресная репликация на SFU и LPU для оптимизации эффекта многоадресной рассылки

Безопасность

Фильтрация пакетов на основе ACL

УРПП

ГТСМ

Отслеживание DHCP

Защита от ARP-атак и защита от DoS-атак

Ограничение MAC-адресов и привязка MAC-IP

Безопасная оболочка (SSH) и SSH версии 2 (SSH v2)

BGP-Flowspec

RIPv2, OSPF, IS-IS и BGP MD5, SHA256, цепочка ключей

Услуги с добавленной стоимостью

Туннель IPsec

Распределенный GRE-туннель

Распределенный NetStream

Высокоточный NAT: CGN

Требования к окружающей среде

Длительная рабочая температура: от 0°C до 45°C

Кратковременная рабочая температура: от -5°C до 55°C

Длительная рабочая влажность: от 5% до 85% относительной влажности

Кратковременная рабочая влажность: от 0% до 100% относительной влажности

Рабочая высота: ≤ 3000 метров
