C9600-SUP-1=

C9600-SUP-1=   Спецификация

Код продукта

C9600-SUP-1=

Описание продукта

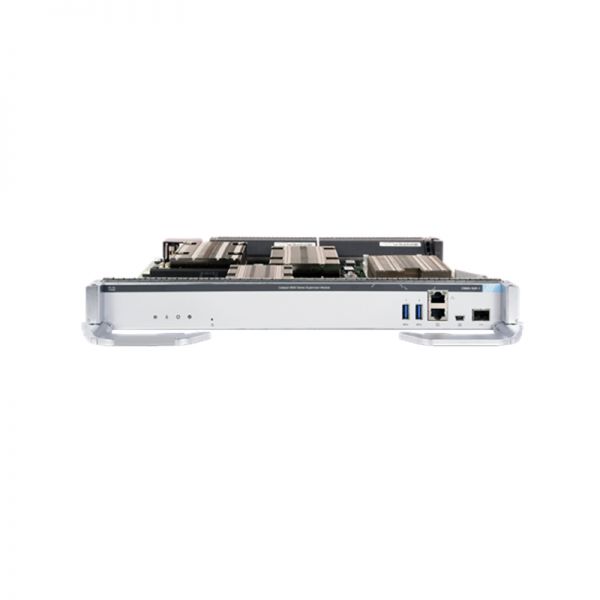

Модуль супервизора Cisco Catalyst серии 9600 1

Размеры (В х Ш х Г)

1,7 x 15,0 x 13,41 дюйма (4,32 x 38,1 x 34,06 см) до лицевой панели

1,7 x 15,0 x 15,7 дюйма (4,32 x 38,1 x 39,88 см) до эжектора

Коммутационная способность системы

До 9,6 Тбит/с ¹

Коммутационная способность на слот

2,4 Тбит/с

UADP ASIC

3

Общее количество MAC-адресов

До 82 000

Записи FNF (IPv4/IPv6)

До 294 000 (98 000 на ASIC)

ДРАМ

16 Гб

Вспышка

16 Гб

Идентификаторы VLAN

4094

Экземпляры PVST

1000

Емкость твердотельного накопителя

До 960 ГБ

Всего коммутируемых виртуальных интерфейсов (SVI)

1000

Джамбо-кадры

9216

Скорость пересылки

3 бит/с (1 бит/с на ASIC)

Общее количество маршрутов IPv4

До 212 000 (непрямой + прямой) ^2,3

Общее количество маршрутов IPv6

до 212 000 ^2,3

Записи протокола разрешения адресов (ARP)

До 90 000

Многоадресные маршруты

до 32 000 ²

Шкала QoS ACL

До 16 000 ²

Масштаб ACL безопасности

До 27 000 ²

Пакетный буфер

До 108 МБ (36 МБ на ASIC)

¹ На базе шасси 9606R с 4 линейными картами, работающими на скорости 2,4 Тбит/с.

² Зависит от выбранного гибкого шаблона ASIC.

³ Общее количество маршрутов совместно используется IPv4 и IPv6.

Стойки (RU)

1

Рабочая Температура

от -5 ° до 45 ° C (от 23 ° до 113 ° F) до 6000 футов

от -5 ° до 40 ° C (от 23 ° до 104 ° F) до 10 000 футов

Температура хранения

от -40 ° до 75 ° С (от 40 ° до 167 ° F)

Относительная влажность, рабочая и нерабочая, без конденсации

от 10% до 95%, без конденсации

Высота

от -60 до 3000 м (от -197 до 9843 футов)

Сертификаты безопасности

9606R

• IEC 60950-1 плюс Am1, Am2, Am9, Am10, Am11, Am12 и все отклонения и отличия

• AS/NZS 60950.1.2011

•CAN/CSA-C22.2 № 60950-1-07

• ГБ 4943-95

• ЕН 60950-1; 2006 плюс Am1, Am 2, Am9, Am10, Am11, Am12 и все отклонения и отличия

•НОМ-019-SCFI-1998

•UL 60950-1, второе издание

Соответствие электромагнитным помехам и электромагнитной совместимости

47 CFR, часть 15, класс А

ЦНС13438: 2006   Класс А

EN 300 386 V1.6.1

EN61000-3-2: 2014

EN61000-3-3: 2013

ICES-003, выпуск 6: 2016 г.   Класс А

КН 32: 2015   Класс А

ТСВН 7189: 2009   Класс А

EN 55032:2012/AC:2013 Класс А

EN 55032:2015 Класс А

СИСПР 32, издание 2   Класс А

В-2/2015.04   Класс А

В-3/2015.04 Класс А

СИСПР24: 2010 + А1: 2015

EN 300 386 V1.6.1

EN55024: 2010 + А1: 2015

КН35: 2015

ТЦВН 7317: 2003

Управление

BGP4-MIB

МОСТ-MIB

CISCO-ACCESS-ENVMON-MIB

CISCO-AUTH-FRAMEWORK-MIB

CISCO-BGP4-MIB

CISCO-МОСТ-EXT-MIB

CISCO-BULK-FILE-MIB

CISCO-КАБЕЛЬ-DIAG-MIB

CISCO-CALLHOME-MIB

CISCO-CDP-MIB

CISCO-CEF-MIB

CISCO-CLASS-BASED-QOS-MIB

CISCO-CONFIG-COPY-MIB

CISCO-CONFIG-MAN-MIB

CISCO-CONTEXT-MAPPING-MIB

СБОР ДАННЫХ CISCO-MIB

CISCO-DHCP-SNOOPING-MIB

CISCO-EIGRP-MIB

CISCO-EMBEDDED-EVENT-MGR-MIB

CISCO-УЛУЧШЕННОЕ ИЗОБРАЖЕНИЕ-MIB

CISCO-РАСШИРЕННЫЙ-MEMPOOL-MIB

CISCO-ОБЪЕКТ-АКТИВ-MIB

CISCO-ENTITY-EXT-MIB

CISCO-ENTITY-FRU-CONTROL-MIB

CISCO-ENTITY-SENSOR-MIB

CISCO-ENTITY-VENDORTYPE-OID-MIB

CISCO-ENVMON-MIB

CISCO-ERR-DISABLE-MIB

CISCO-FLASH-MIB

CISCO-FTP-КЛИЕНТ-MIB

CISCO-HSRP-EXT-MIB

CISCO-HSRP-MIB

CISCO-IETF-BFD-MIB

CISCO-IETF-DHCP-СЕРВЕР-EXT-MIB

CISCO-IETF-DHCP-СЕРВЕР-MIB

CISCO-IETF-ISIS-MIB

CISCO-IETF-PPVPN-MPLS-VPN-MIB

CISCO-IF-EXTENSION-MIB

CISCO-IGMP-ФИЛЬТР-MIB

CISCO-IMAGE-ЛИЦЕНЗИЯ-MGMT-MIB

CISCO-IMAGE-MIB

CISCO-IP-CBR-МЕТРИКА-MIB

CISCO-IP-STAT-MIB

CISCO-IP-URPF-MIB

CISCO-IPMROUTE-MIB

CISCO-IPSLA-AUTOMEASURE-MIB

CISCO-IPSLA-ECHO-MIB

CISCO-IPSLA-JITTER-MIB

CISCO-L2-CONTROL-MIB

CISCO-L2L3-ИНТЕРФЕЙС-КОНФИГ-MIB

CISCO-LAG-MIB

CISCO-ЛИЦЕНЗИЯ-MGMT-MIB

CISCO-LISP-EXT-MIB

CISCO-LOCAL-AUTH-USER-MIB

CISCO-MAC-AUTH-BYPASS-MIB

CISCO-MAC-УВЕДОМЛЕНИЕ-MIB

CISCO-MEMORY-POOL-MIB

CISCO-MPLS-LSR-EXT-STD-MIB

CISCO-NHRP-EXT-MIB

CISCO-NTP-MIB

CISCO-OSPF-MIB

CISCO-OSPF-TRAP-MIB

CISCO-PAE-MIB

CISCO-PAGP-MIB

CISCO-PIM-MIB

CISCO-PING-MIB

CISCO-PKI-MIB

CISCO-PORT-SECURITY-MIB

CISCO-PORT-STORM-CONTROL-MIB

CISCO-PRIVATE-VLAN-MIB

CISCO-ПРОЦЕСС-MIB

CISCO-ПРОДУКТЫ-MIB

CISCO-RESILIENT-ETHERNET-PROTOCOL-MIB

CISCO-RTTMON-ICMP-MIB

CISCO-RTTMON-IP-EXT-MIB

CISCO-RTTMON-MIB

CISCO-RTTMON-RTP-MIB

CISCO-SNMP-ЦЕЛЬ-EXT-MIB

CISCO-STP-РАСШИРЕНИЯ-MIB

CISCO-SYSLOG-MIB

CISCO-TCP-МЕТРИКА-MIB

CISCO-TCP-MIB

CISCO-TRUSTSEC-ИНТЕРФЕЙС-MIB

CISCO-TRUSTSEC-MIB

CISCO-TRUSTSEC-POLICY-MIB

CISCO-TRUSTSEC-СЕРВЕР-MIB

CISCO-TRUSTSEC-SXP-MIB

CISCO-UDLDP-MIB

CISCO-VLAN-IFTABLE-ОТНОШЕНИЕ-MIB

CISCO-VLAN-ЧЛЕНСТВО-MIB

CISCO-VRF-MIB

CISCO-VTP-MIB

ENTITY-MIB

СУЩНОСТЬ-СОСТОЯНИЕ-MIB

EtherLike-MIB

HC-ALARM-MIB

HC-RMON-MIB

IEEE8021-PAE-MIB

IEEE8023-LAG-MIB

IF-MIB

IGMP-STD-MIB

IP-ПЕРЕДАЧА-MIB

IP-MIB

IPMROUTE-STD-MIB

LISP-MIB

LLDP-EXT-MED-MIB

LLDP-MIB

МАУ-МИБ

MPLS-L3VPN-STD-MIB

MPLS-LDP-GENERIC-STD-MIB

MPLS-LDP-MIB

MPLS-LSR-STD-MIB

MPLS-VPN-MIB

MSDP-MIB

NHRP-MIB

УВЕДОМЛЕНИЕ-ЖУРНАЛ-MIB

NTPv4-MIB

СТАРЫЙ-CISCO-ШАССИ-MIB

СТАРЫЙ-CISCO-CPU-MIB

СТАРЫЙ-CISCO-ИНТЕРФЕЙСЫ-MIB

СТАРЫЙ-CISCO-IP-MIB

СТАРАЯ-CISCO-ПАМЯТЬ-MIB

СТАРЫЙ-CISCO-SYS-MIB

СТАРАЯ-CISCO-СИСТЕМА-MIB

СТАРЫЙ-CISCO-TCP-MIB

СТАРЫЙ-CISCO-TS-MIB

OSPF-MIB

OSPF-TRAP-MIB

OSPFV3-MIB

ПИМ-МИБ

RFC1213-MIB

RMON-MIB

RMON2-MIB

SNMP-СООБЩЕСТВО-MIB

SNMP-СТРУКТУРА-MIB

SNMP-MPD-MIB

SNMP-УВЕДОМЛЕНИЕ-MIB

SNMP-ПРОКСИ-MIB

SNMP-ЦЕЛЬ-MIB

SNMP-USM-MIB

SNMP-VIEW-BASED-ACM-MIB

SNMPv2-MIB

TCP-MIB

UDP-MIB

CISCO-802-TAP-MIB

CISCO-TAP2-MIB

CISCO-IP-TAP-MIB

Стандарты

IEEE 802.1с

IEEE 802.1w

ИЭЭЭ 802.1Х

IEEE 802.3ae для 10G SKU

IEEE 802.3ae, IEEE 802.3ba, IEEE 802.3by

IEEE 802.1X-Rev.

IEEE 802.3ad

Полный дуплекс IEEE 802.3x на портах 10BASE-T, 100BASE-TX и 1000BASE-T

Протокол связующего дерева IEEE 802.1D

Приоритизация CoS IEEE 802.1p

Виртуальная локальная сеть IEEE 802.1Q

Спецификация IEEE 802.3 10BASE-T

Спецификация IEEE 802.3u 100BASE-TX

Спецификация IEEE 802.3ab 1000BASE-T

Спецификация IEEE 802.3z 1000BASE-X

Стандарты RMON I и II

SNMPv1, SNMPv2c и SNMPv3
