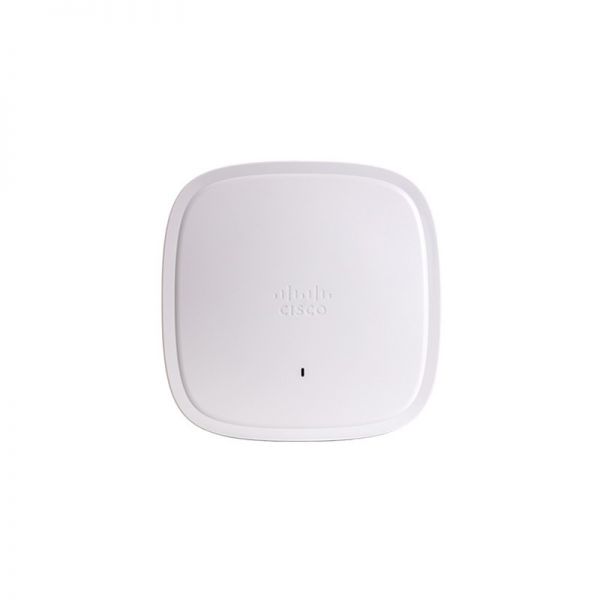

C9130AXE-А

C9130AXE-A Спецификация

Программное обеспечение

Катализатор 9130AXE

• ПО Cisco Unified Wireless Network версии 8.10MR1 или более поздней.

• Программное обеспечение Cisco ^IOS® XE версии 17.1.1 или более поздней.

Поддерживаемые контроллеры беспроводной локальной сети

• Контроллеры беспроводной сети Cisco Catalyst серии 9800

• Контроллеры беспроводной сети Cisco 3504, 5520 и 8540 и виртуальный контроллер беспроводной сети Cisco.

Возможности 802.11n версии 2.0 (и родственных)

• 4x4 MIMO с четырьмя пространственными потоками

• Объединение максимального соотношения (MRC)

• 802.11n и 802.11a/g

• Каналы 20 и 40 МГц

• Скорость передачи данных PHY до 1,5 Гбит/с (40 МГц с частотой 5 ГГц и 20 МГц с частотой 2,4 ГГц)

• Агрегация пакетов: агрегированный блок данных протокола MAC (A-MPDU) (передача и прием), агрегированный блок служебных данных MAC (A-MSDU) (передача и прием)

• 802.11 Динамический выбор частоты (DFS)

• Поддержка циклического сдвига (CSD)

802.11ac

• 8x8 нисходящий канал MU-MIMO с восемью пространственными потоками

• Маркет-центр

• Формирование луча 802.11ac

• Каналы 20, 40, 80 и 160 МГц

• Скорость передачи данных PHY до 6,9 Гбит/с (160 МГц с 5 ГГц)

• Агрегация пакетов: A-MPDU (передача и прием), A-MSDU (передача и прием)

• 802.11 DFS

• Поддержка CSD

• Поддержка WPA3

802.11ax

• MU-MIMO восходящей/нисходящей линии связи 8x8 с восемью пространственными потоками

• Восходящая/нисходящая линия OFDMA

• ЛБВ

• Окраска BSS

• Маркет-центр

• Формирование луча 802.11ax

• Каналы 20, 40, 80 и 160 МГц

• Скорость передачи данных PHY до 10 Гбит/с (160 МГц с частотой 5 ГГц и 20 МГц с частотой 2,4 ГГц)

• Агрегация пакетов: A-MPDU (передача и прием), A-MSDU (передача и прием)

• 802.11 DFS

• Поддержка CSD

• Поддержка WPA3

Встроенная антенна

• 2,4 ГГц: пиковое усиление 4 дБи, внутренняя антенна, всенаправленная по азимуту

• 5 ГГц: пиковое усиление 6 дБи, внутренняя антенна, всенаправленная по азимуту

Внешняя антенна с интеллектуальным антенным разъемом

• Точка доступа Cisco Catalyst 9130AXE сертифицирована для использования с усилением антенны до 13 дБи (2,4 ГГц и 5 ГГц).

• Cisco предлагает самый широкий в отрасли выбор антенн, обеспечивающих оптимальное покрытие для различных сценариев развертывания.

• Поддерживает самоидентифицируемые антенны (SIA) на разъеме интеллектуальной антенны.

• Интеллектуальный антенный разъем представляет собой компактный мультирадиочастотный разъем с интерфейсом 8-DART.

• Требуется разъем интеллектуальной антенны AIR-CAB002-D8-R= 2-fppt при использовании с антеннами с разъемом RP-TNC.

• Требуется разъем для смарт-антенны AIR-CAB003-D8-N= 3 фута при использовании с антенной AIR-ANT2513P4M-N=.

Интерфейсы

• 1x 100, 1000, 2500, 5000 мультигигабитных Ethernet (RJ-45) – IEEE 802.3bz

• Порт консоли управления (RJ-45)

• USB 2.0 на 4,5 Вт (включено через будущее программное обеспечение)

Индикаторы

• Светодиодный индикатор состояния показывает состояние загрузчика, состояние ассоциации, рабочее состояние, предупреждения загрузчика и ошибки загрузчика.

Размеры (Ш х Д х В)

• Точка доступа (без монтажных кронштейнов):

- C9130AXE: 9,17 x 9,17 x 1,58 дюйма (23,3 x 23,3 x 4,0 см)

Относящийся к окружающей среде

Cisco Catalyst 9130AXE

• Температура хранения (хранения): от -22 ° до 158 ° F (от -30 ° до 70 ° C)

• Высотное испытание в нерабочем состоянии (хранение): 25 ˚ C, 15 000 футов (4600 м)

• Рабочая температура: от -4 ° до 122 ° F (от -20 ° до 50 ° C)

• Рабочая влажность: от 10% до 90% (без конденсации)

• Испытание на рабочей высоте: 40 ˚ C, 9843 фута (3000 м)

Системная память

• 2048 МБ динамической памяти

• 1024 МБ флэш-памяти

Гарантия

Ограниченная пожизненная гарантия на оборудование

Доступные настройки мощности передачи

2,4 ГГц

• 23 дБм (200 мВт)

• 20 дБм (100 мВт)

• 17 дБм (50 мВт)

• 14 дБм (25 мВт)

• 11 дБм (12,5 мВт)

• 8 дБм (6,25 мВт)

• 5 дБм (3,13 мВт)

• 2 дБм (1,56 мВт)

• -1 дБм (0,79 мВт)

• -4 дБм (0,39 мВт)

5 ГГц

• 26 дБм (400 мВт)

• 23 дБм (200 мВт)

• 20 дБм (100 мВт)

• 17 дБм (50 мВт)

• 14 дБм (25 мВт)

• 11 дБм (12,5 мВт)

• 8 дБм (6,25 мВт)

• 5 дБм (3,13 мВт)

• 2 дБм (1,56 мВт)

• -1 дБм (0,79 мВт)

Максимальное количество непересекающихся каналов

2,4 ГГц

• 802.11b/g:

- 20 МГц: 3

• 802.11n:

- 20 МГц: 3

• 802.11ax:

- 20 МГц: 3

5 ГГц

• 802.11а:

- 20 МГц: 26 FCC, 16 ЕС

• 802.11n:

- 20 МГц: 26 FCC, 16 ЕС

- 40 МГц: 12 FCC, 7 ЕС

• 802.11ac/ax:

- 20 МГц: 26 FCC, 16 ЕС

- 40 МГц: 12 FCC, 7 ЕС

- 80 МГц: 5 FCC, 3 ЕС

- 160 МГц 2 FCC, 1 ЕС

Примечание. Это зависит от регулятивного домена. Обратитесь к документации по продукту за конкретными подробностями для каждого регулятивного домена.

Стандарты соответствия

•   Безопасность:

- МЭК 60950-1

- ЕН 60950-1

- UL 60950-1

- CAN/CSA-C22.2 № 60950-1

- АС/НЗС60950.1

- УЛ 2043

- Оборудование III класса

•   Выбросы:

- СИСПР 32 (ред. 2015 г.)

- EN 55032 (ред. 2012/AC:2013)

- EN 55032 (ред. 2015 г.)

- EN61000-3-2 (ред. 2014 г.)

- EN61000-3-3 (ред. 2013 г.)

- КН61000-3-2

- КН61000-3-3

- AS/NZS CISPR 32, класс B (ред. 2015 г.)

- 47 CFR FCC часть 15B

- ICES-003 (ред. 2016 г., выпуск 6, класс B)

- VCCI-CISPR 32

- ЦНС (рев. 13438)

- КН-32

- КПВН 118:2018/БТТТТ

•   Иммунитет:

- СИСПР 24 (ред. 2010 г.)

- EN 55024 + AMD 1 (ред. 2010 г.)

- EN 55035: 2017

- КН35

•   Выбросы и иммунитет:

- EN 301 489-1 (версия 2.1.1 2017-02)

- EN 301 489-17 (версия 3.1.1 2017-02)

- QCVN (18:2014)

- КПВН 112:2017/БТТТТ

- КН 489-1

- КН 489-17

- ЕН 60601-1-2:2015

- ЕН 61000-6-1: 2007

•   Радио:

- EN 300 328 (v2.1.1)

- EN 301 893 (v2.1.1)

- AS/NZS 4268 (ред. 2017 г.)

- 47 CFR FCC часть 15C, 15.247, 15.407

- РСП-100

- RSS-GEN

- РСС-247

- Правила Китая SRRC

- LP0002 (версия 2018.1.10)

- Япония Std. 33а, ул. 66 и Стд. 71

•   Радиочастотная безопасность:

- EN 50385 (ред. от августа 2002 г.)

- АРПАНСА

- AS/NZS 2772 (ред. 2016 г.)

- EN 62209-1 (ред. 2016 г.)

- EN 62209-2 (ред. 2010 г.)

- 47 CFR части 1.1310 и 2.1091

- РСС-102

•   Стандарты IEEE:

- IEEE 802.3

- IEEE 802.3ab

- IEEE 802.3af/ат

- IEEE 802.11a/b/g/n/ac/ax

- IEEE 802.11h, 802.11d

•   Безопасность:

- 802.11i, защищенный доступ Wi-Fi 2 (WPA2), WPA3

- 802.1Х

- Расширенный стандарт шифрования (AES)

•   Типы расширяемого протокола аутентификации (EAP):

- Безопасность транспортного уровня EAP (TLS)

- EAP-Tunneled TLS (TTLS) или протокол аутентификации Microsoft Challenge Handshake Authentication Protocol (MSCHAP) v2

- Защищенный EAP (PEAP) v0 или EAP-MSCHAP v2

- Гибкая аутентификация EAP через безопасное туннелирование (EAP-FAST)

- PEAP v1 или EAP-Generic Token Card (GTC)

- EAP-модуль идентификации абонента (SIM)
