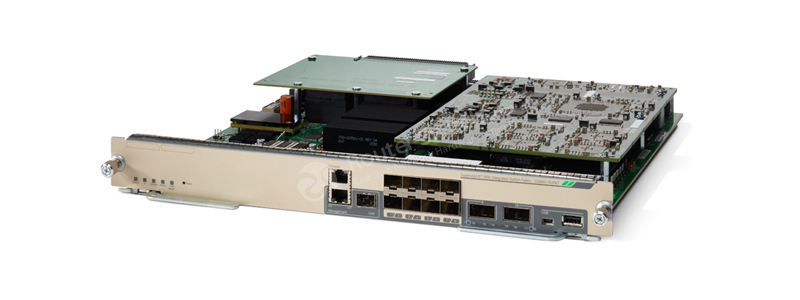

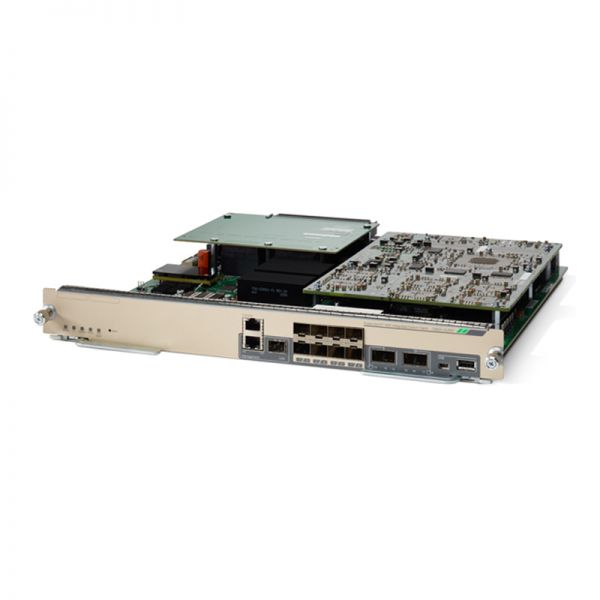

C6800-SUP6T-XL=

C6800-SUP6T-XL= Спецификация

Совместимость шасси

● Серия 6500 E*: Cisco Catalyst 6503-E, 6504-E, 6506-E, 6509-E, 6509-VE, 6513-E

● Серия 6800: Cisco Catalyst 6807-XL

Переключатель ткани

● Матричная коммутационная матрица 6 Тбит/с с 28 каналами коммутационной матрицы

Совместимость с линейными картами

● C6800-8P10G, C6800-8P10G-XL

● C6800-16P10G, C6800-16P10G-XL

● C6800-32P10G, C6800-32P10G-XL

● C6800-48P-SFP, C6800-48P-SFP-XL

● C6800-48P-TX, C6800-48P-TX-XL

● WS-X6904-40G-2T, WS-X6904-40G-2TXL

● WS-X6908-10G-2T, WS-X6908-10G-2TXL

● WS-X6824-SFP-2T, WS-X6824-SFP-2TXL

● WS-X6848-SFP-2T, WS-X6848-SFP-2TXL

● WS-X6848-TX-2T, WS-X6848-TX-2TXL

● WS-X6816-10T-2T, WS-X6816-10T-2TXL

● WS-X6816-10G-2T, WS-X6816-10G-2TXL

С обновлением DFC4 или DFC4XL (WS-F6k-DFC4-A, WS-F6k-DFC4-AXL)

● WS-X6704-10GE

● WS-X6724-SFP

● WS-X6748-SFP

● WS-X6748-GE-TX

С обновлением DFC4 или DFC4XL (WS-F6k-DFC4-E, WS-F6k-DFC4-EXL)

● WS-X6716-10GE

● WS-X6716-10T

Сервисные модули

Сервисные модули не поддерживаются

Поддерживаемые IA-клиенты

● C6800IA-48TD — 48-портовый IA только для данных

● C6800IA-48FPD — 48 портов PoE/PoE+

● C6800IA-48FPDR — 48 портов PoE/PoE+

● WS-C3560CX-12PD-S — 12 портов PoE, 8 портов PoE+

● WS-C3560CX-8XPD-S — 8 портов PoE

Требования к слоту

Занимает слоты Supervisor следующим образом:

● Электронное шасси с 3 слотами — слоты 1 и 2

● 4-слотовое электронное шасси – слоты 1 и 2

● 6-слотовое шасси E — слоты 5 и 6

● Шасси 6807-XL с 7 слотами — слоты 3 и 4

● Шасси VE с 9 слотами — слоты 5 и 6

● Электронное шасси с 9 слотами — слоты 5 и 6

● E-шасси с 13 слотами — слоты 7 и 8

Программная совместимость

● Программное обеспечение Cisco IOS® версии 15.3(1)SY и последующие версии

Программные пакеты

● IP-услуги

● Расширенный корпоративный

Mgmt0

● RJ45/SFP заменяет процессор управления подключением (CMP).

ДРАМ

● 4 ГБ памяти DDR3 для моделей Standard и XL

энергонезависимая память

● 4 МБ

Загрузочный диск

● 4 ГБ (eUSB)

Диск 0

● Хост-накопитель USB типа A

USB-консольный порт

● Мини-разъем USB типа B

Светодиод управления

● Синий индикатор маяка

Восходящие порты

● 8 портов малого форм-фактора Pluggable Plus (SFP+) 1 Гбит/с или 10 Гбит/с

● 2 порта QSFP 40 Гбит/с

Консольные порты

● Последовательный разъем RJ-45

● Консоль USB mini B USB

● Ethernet-порт управления RJ-45

● Порт управления оптоволоконным кабелем SFP

Надежность и доступность

● Переключение с отслеживанием состояния + непрерывная переадресация (SSO+NSF)

● Быстрое обновление программного обеспечения (БСС)

● Улучшенное быстрое обновление программного обеспечения (EFSU) — (один ящик, 2 администратора)

● Обновление программного обеспечения в процессе эксплуатации (ISSU) – (VSS, VS4O)

● Горячая замена блоков питания, модулей, блоков вентиляторов, супервизоров в режиме реального времени (OIR).

Управление сетью

● Инфраструктура Cisco Prime™

● Контроллер инфраструктуры политик приложений Cisco — корпоративный модуль (APIC-EM)

● Простой протокол управления сетью (SNMP), удаленный мониторинг (RMON)

Физические характеристики

● (В x Ш x Г): 1,73 x 14,4 x 16 дюймов (4,4 x 36,6 x 40,6 см)

● Вес: 11,64 фунта, 11,73 фунта (XL)

Потребляемая мощность

● Стандарт: максимум 341 Вт

● XL: максимум 354 Вт

ЕСС

● Поддержка защиты ECC

Условия окружающей среды

● Рабочая температура: от 32 до 104°F (от 0 до 40°C)

● Температура хранения: от -40 до 167°F (от -40 до 75°C)

● Относительная влажность: от 10 до 90 процентов, без конденсации.
