AP6510DN-AGN-США

Технические характеристики AP6510DN-AGN-USA

Мейнфрейм

Базовый блок AP6510DN-AGN-USA (11n, внешняя точка доступа общего назначения,

2x2 DoubleFrequency, 63 мВт (2,4 Гбит/с), 63 мВт (5 Гбит/с, США)

Технические

Размеры (В × Ш × Г)

3,2 дюйма x 10 дюймов x 10 дюймов (83 мм x 255 мм x 255 мм)

Масса

4,8 фунта (2,2 кг)

Системная память

128 МБ DDR2

32 МБ флэш-памяти

Власть

Входная мощность

PoE, в соответствии с IEEE 802.3at

Максимальная потребляемая мощность

25,5 Вт

Примечание. Максимальная потребляемая мощность зависит от местного законодательства.

Среда

Рабочая Температура

от -40°F до 140°F (от -40°C до 60°C)

Температура хранения

от -40°F до 158°F (от -40°C до 70°C)

Влажность

от 0% до 100% (без конденсации)

Водонепроницаемый класс

IP67

Высота

от 196,8 футов до 16 404,1 футов (от -60 м до 5000 м)

Радио

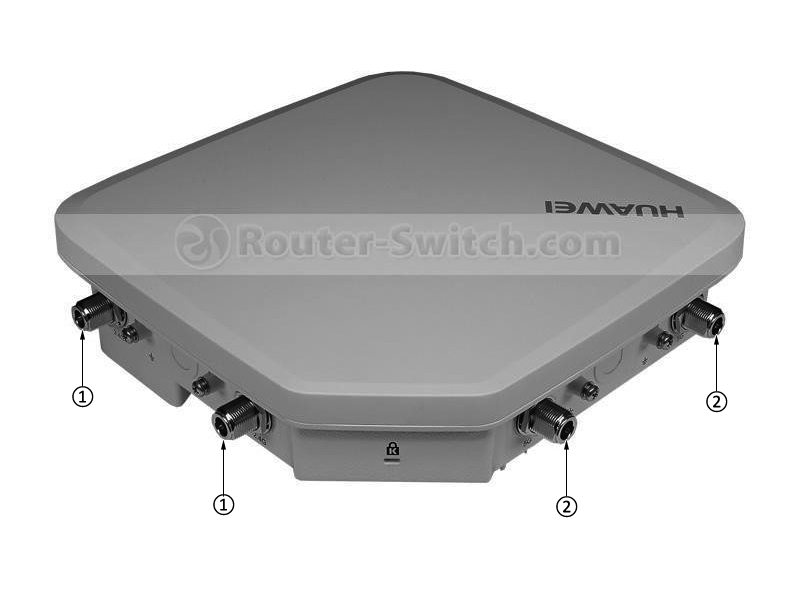

Тип антенны

Двойная поляризация или общий открытый

Максимальное количество одновременных пользователей

128

Максимальная мощность передачи

2,4 ГГц: 26 дБм

5 ГГц: 20 дБм

Вы можете отрегулировать мощность передачи до максимума 20 дБ с шагом 1 дБ.

Примечание. Фактическая мощность передачи зависит от местных законов и правил.

Максимальное количество непересекающихся каналов

2,4 ГГц

802.11б/г

·20 МГц: 3

802.11n

·20 МГц: 3

·40 МГц: 1

5 ГГц

802.11а

·20 МГц: 5

802.11n

·20 МГц: 5

·40 МГц: 2

Примечание. Допустимое количество непересекающихся каналов различается в разных странах.

Ставки канала

802.11b: 1, 2, 5,5 и 11 Мбит/с

802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с

Скорость передачи данных 802.11n: (2,4 ГГц и 5 ГГц)

GI2 = 800 нс

ГИ = 400 нс

20 МГц (Мбит/с)

40 МГц (Мбит/с)

20 МГц (Мбит/с)

40 МГц (Мбит/с)

6,5 @ MCS10

13,5 при МКС0

7.2 @ MCS0

15 @ MCS0

13 @ MCS1

27 @ MCS1

14,4 @ MCS1

30 @ MCS1

19,5 при МКС2

40,5 при МКС2

21,7 @ MCS2

45 @ MCS2

26 @ MCS3

54 @ MCS3

28,9 @ MCS3

60 @ MCS3

39 @ MCS4

81 @ MCS4

43,3 @ MCS4

90 @ MCS4

52 @ MCS5

108 @ MCS5

57,8 при МКС5

120 @ MCS5

58,5 @ MCS6

121,5 @ MCS6

65 @ MCS6

135 @ MCS6

65 @ MCS7

135 @ MCS7

72,2 @ MCS7

150 @ MCS7

13 @ MCS8

27 @ MCS8

14,4 @ MCS8

30 @ MCS8

26 @ MCS9

54 @ MCS9

28,9 @ MCS9

60 @ MCS9

39 @ MCS10

81 @ MCS10

43,3 @ MCS10

90 @ MCS10

52 @ MCS11

108 @ MCS11

57,8 при MCS11

120 @ MCS11

78 @ MCS12

162 @ MCS12

86,7 @ MCS12

180 @ MCS12

104 @ MCS13

216 @ MCS13

115,6 @ MCS13

240 @ MCS13

117 @ MCS14

243 @ MCS14

130 @ MCS14

270 @ MCS14

130 @ MCS15

270 @ MCS15

144,4 @ MCS15

300 @ MCS15

Примечание. Индекс схемы кодирования модуляции (MCS): определяет объем пространственного потока, модуляцию, скорость кодирования и скорость передачи данных.

GI Указывает период в наносекундах, который радиостанция прослушивает между пакетами.

Чувствительность приемника

2,4 ГГц

802.11b (CCK)

·-97 дБм при 1 Мбит/с

·-92 дБм при 2 Мбит/с

·-92 дБм при 5,5 Мбит/с

·-90 дБм при 11 Мбит/с

5 ГГц

802.11a (не HT20)

·-90 дБм при 6 Мбит/с

2,4 ГГц

802.11 г (не HT20)

·-92 дБм при 6 Мбит/с

·-91 дБм при 9 Мбит/с

·-90 дБм при 12 Мбит/с

·-87 дБм при 18 Мбит/с

·-83 дБм при 24 Мбит/с

·-80 дБм при 36 Мбит/с

·-76 дБм при 48 Мбит/с

·-74 дБм при 54 Мбит/с

2,4 ГГц

802.11n (HT20)

·-92 дБм при MCS0/8

·-89 дБм при MCS1/9

·-86 дБм при MCS2/10

·-82 дБм при MCS3/11

·-79 дБм при MCS4/12

·-74 дБм при MCS5/13

·-73 дБм @ MCS6/14

·-71 дБм при MCS7/15

2,4 ГГц

802.11n (HT40)

·-89 дБм при MCS0/8

·-86 дБм при MCS1/9

·-83 дБм при MCS2/10

·-79 дБм при MCS3/11

·-76 дБм при MCS4/12

·-72 дБм при MCS5/13

·-70 дБм @ MCS6/14

·-68 дБм при MCS7/15

5 ГГц

802.11a (не HT20)

• ·-90 дБм при 6 Мбит/с
• ·-89 дБм при 9 Мбит/с
• ·-86 дБм при 12 Мбит/с
• ·-84 дБм при 18 Мбит/с
• ·-81 дБм при 24 Мбит/с
• ·-77 дБм при 36 Мбит/с
• ·-72 дБм при 48 Мбит/с
• ·-71 дБм при 54 Мбит/с

5 ГГц

802.11n (HT20)

·-84 дБм при MCS0/8

·-81 дБм при MCS1/9

·-79 дБм при MCS2/10

·-76 дБм @ MCS3/11

·-72 дБм при MCS4/12

·-68 дБм при MCS5/13

·-67 дБм при MCS6/14

·-67 дБм при MCS7/15

5 ГГц

802.11n (HT40)

·-81 дБм при MCS0/8

·-78 дБм при MCS1/9

·-76 дБм при MCS2/10

·-73 дБм @ MCS3/11

·-69 дБм при MCS4/12

·-65 дБм при MCS5/13

·-64 дБм при MCS6/14

·-64 дБм при MCS7/15
