C9115AXE-B

Spécification C9115AXE-B

Description

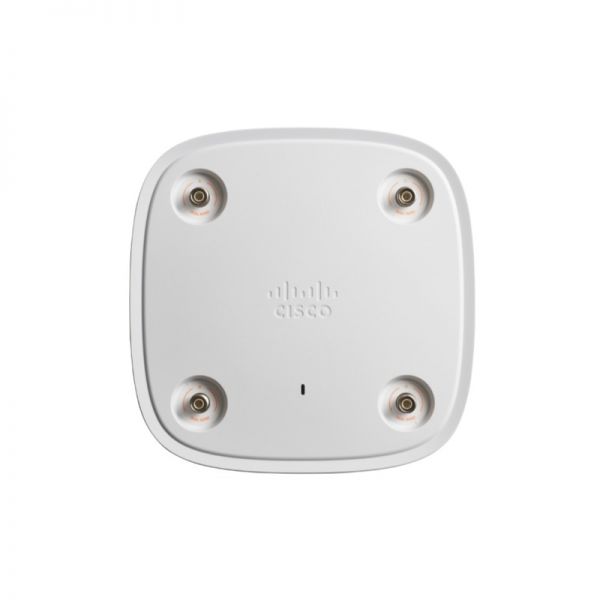

Point d'accès Cisco Catalyst 9115AX, antenne externe ; Wi-Fi 6 ; 4x4:4 MIMO, domaine B

Logiciel

● Logiciel Cisco Unified Wireless Network version 8.9 ou ultérieure

● Logiciel Cisco IOS® XE version 16.11 ou ultérieure

Contrôleurs LAN sans fil pris en charge

● Contrôleurs sans fil de la gamme Cisco Catalyst 9800

● Contrôleurs sans fil des gammes Cisco 3500, 5520 et 8540 et contrôleur sans fil virtuel Cisco

Capacités 802.11n version 2.0 (et associées)

● MIMO 4x4 avec quatre flux spatiaux

● Combinaison de rapport maximal (MRC)

● Formation de faisceaux 802.11n et 802.11a/g

● Canaux 20 et 40 MHz

● Débits de données PHY jusqu'à 890 Mbps (40 MHz avec 5 GHz et 20 MHz avec 2,4 GHz)

● Agrégation de paquets : A-MPDU (émission et réception), A-MSDU (émission et réception)

● Sélection de fréquence dynamique 802.11 (DFS)

● Prise en charge de la diversité des changements cycliques (CSD)

802.11ac

● Liaison descendante 4x4 MU-MIMO avec quatre flux spatiaux

● CRM

● Formation de faisceau 802.11ac

● Canaux 20, 40, 80 et 160 MHz

● Débits de données PHY jusqu'à 3,47 Gbit/s (160 MHz avec 5 GHz)

● Agrégation de paquets : A-MPDU (émission et réception), A-MSDU (émission et réception)

● DFS 802.11

● Assistance CSD

802.11ax

● Liaison descendante 4x4 MU-MIMO avec quatre flux spatiaux

● OFDMA en liaison montante/descendante

● TOP

● Coloration BSS

● CRM

● Formation de faisceaux 802.11ax

● Canaux 20, 40, 80 et 160 MHz

● Débits de données PHY jusqu'à 5,38 Gbit/s (160 MHz avec 5 GHz et 20 MHz avec 2,4 GHz)

● Agrégation de paquets : A-MPDU (émission et réception), A-MSDU (émission et réception)

● DFS 802.11

● Assistance CSD

Antenne intégrée

● 2,4 GHz, gain de crête 3 dBi, antenne interne, omnidirectionnelle en azimut

● 5 GHz, gain de crête 4 dBi, antenne interne, omnidirectionnelle en azimut

Antenne externe (vendue séparément)

● Les points d'accès Cisco Catalyst 9115AXE sont certifiés pour une utilisation avec des gains d'antenne jusqu'à 6 dBi (2,4 GHz et 5 GHz)

● Cisco propose la plus large sélection d'antennes du secteur, offrant une couverture optimale pour une variété de scénarios de déploiement

Interfaces

● 1x Ethernet multigigabit 100, 1000, 2500 (RJ-45) - IEEE 802.3bz

● Port de la console de gestion (RJ-45)

● USB 2.0 (activé via un futur logiciel)

Indicateurs

● Le voyant d'état indique l'état du chargeur d'amorçage, l'état de l'association, l'état de fonctionnement, les avertissements du chargeur d'amorçage et les erreurs du chargeur d'amorçage

Dimensions (L x L x H)

● Point d'accès (sans supports de montage) : C9115I : 8,0 x 8,0 x 1,5 pouces (20,3 x 20,3 x 3,8 cm), C9115E : 8,0 x 8,0 x 1,7 pouces (20,3 x 20,3 x 4,3 cm)

Exigences de puissance d'entrée

● 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cisco Universal PoE (Cisco UPOE+, Cisco UPOE ®)

● Injecteur de puissance Cisco, AIR-PWRINJ6=

● PoE 802.3af

● Injecteur d'alimentation Cisco, AIR-PWRINJ5= (Remarque : cet injecteur ne prend en charge que 802.3af)

Remarque : lorsque le PoE 802.3af est la source d'alimentation, les radios 2,4 GHz et 5 GHz seront réduites à 2x2 et Ethernet rétrogradé à 1 Gigabit Ethernet. De plus, le port USB sera éteint.

Environnement

Catalyseur Cisco 9115AXI

● Température hors fonctionnement (stockage) : -22° à 158°F (-30° à 70°C)

● Test d'altitude hors fonctionnement (stockage) : 25 ˚C, 15 000 pieds.

● Température de fonctionnement : 32° à 122°F (0° à 50°C)

● Humidité de fonctionnement : 10 % à 90 % (sans condensation)

● Test d'altitude de fonctionnement : 40˚C, 9843 pieds.

Remarque : Lorsque la température ambiante de fonctionnement dépasse 40 °C, le point d'accès passe de 4x4 à 2x2 sur les radios 2,4 GHz et 5 GHz, la liaison montante Ethernet passe à 1 Gigabit Ethernet et l'interface USB est désactivée.

Catalyseur Cisco 9115AXE

● Température hors fonctionnement (stockage) : -22° à 158°F (-30° à 70°C)

● Test d'altitude hors fonctionnement (stockage) : 25 ˚C, 15 000 pieds.

● Température de fonctionnement : -4° à 122°F (-20° à 50°C)

● Humidité de fonctionnement : 10 % à 90 % (sans condensation)

● Test d'altitude de fonctionnement : 40˚C, 9843 pieds.

Mémoire système

● 2048 Mo de mémoire DRAM

● Flash de 1024 Mo

Paramètres de puissance d'émission disponibles

2,4 GHz

● 23 dBm (200 mW)

● 20 dBm (100 mW)

● 17 dBm (50 mW)

● 14 dBm (25 mW)

● 11 dBm (12,5 mW)

● 8 dBm (6,25 mW)

● 5 dBm (3,13 mW)

● 2 dBm (1,56 mW)

● -1 dBm (0,79 mW)

● -4 dBm (0,39 mW)

5 GHz

● 23 dBm (200 mW)

● 20 dBm (100 mW)

● 17 dBm (50 mW)

● 14 dBm (25 mW)

● 11 dBm (12,5 mW)

● 8 dBm (6,25 mW)

● 5 dBm (3,13 mW)

● 2 dBm (1,56 mW)

● -1 dBm (0,79 mW)

● -4 dBm (0,39 mW)

Bande de fréquence et canaux de fonctionnement 20 MHz

B (domaine réglementaire B) :

● 2,412 à 2,462 GHz ; 11 canaux
● 5,180 à 5,320 GHz ; 8 canaux
● 5.500 à 5.700 GHz ; 11 canaux
● 5,745 à 5,865 GHz ; 7 canaux
