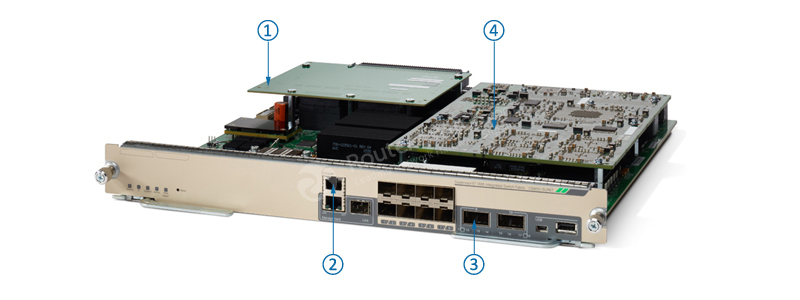

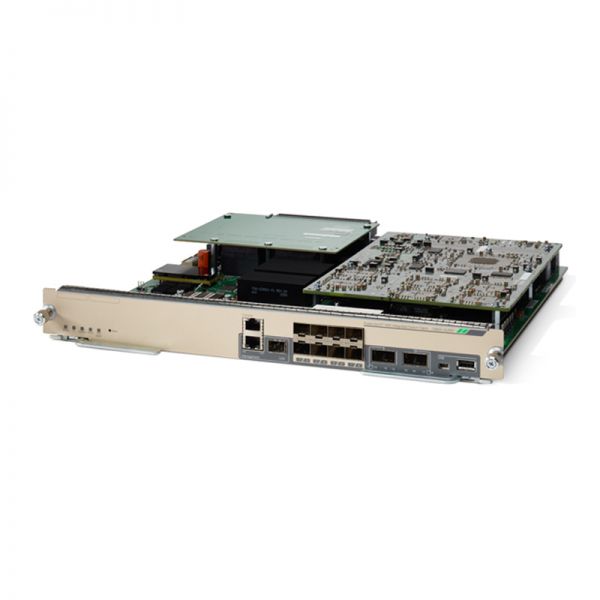

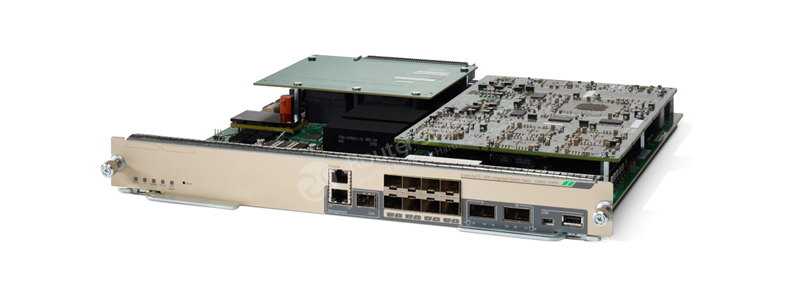

C6800-SUP6T=

C6800-SUP6T= Spécification

Compatibilité châssis

● Série 6500 E* : Cisco Catalyst 6503-E, 6504-E, 6506-E, 6509-E, 6509-VE, 6513-E

● Série 6800 : Cisco Catalyst 6807-XL

Changer de tissu

● Matrice de commutation crossbar 6 Tbit/s avec 28 canaux de matrice

Compatibilité de la carte de ligne

● C6800-8P10G, C6800-8P10G-XL

● C6800-16P10G, C6800-16P10G-XL

● C6800-32P10G, C6800-32P10G-XL

● C6800-48P-SFP, C6800-48P-SFP-XL

● C6800-48P-TX, C6800-48P-TX-XL

● WS-X6904-40G-2T, WS-X6904-40G-2TXL

● WS-X6908-10G-2T, WS-X6908-10G-2TXL

● WS-X6824-SFP-2T, WS-X6824-SFP-2TXL

● WS-X6848-SFP-2T, WS-X6848-SFP-2TXL

● WS-X6848-TX-2T, WS-X6848-TX-2TXL

● WS-X6816-10T-2T, WS-X6816-10T-2TXL

● WS-X6816-10G-2T, WS-X6816-10G-2TXL

Avec une mise à niveau DFC4 ou DFC4XL (WS-F6k-DFC4-A, WS-F6k-DFC4-AXL)

● WS-X6704-10GE

● WS-X6724-SFP

● WS-X6748-SFP

● WS-X6748-GE-TX

Avec une mise à niveau DFC4 ou DFC4XL (WS-F6k-DFC4-E, WS-F6k-DFC4-EXL)

● WS-X6716-10GE

● WS-X6716-10T

Modules de services

Aucun module de service n'est pris en charge

Clients IA pris en charge

● C6800IA-48TD – IA données uniquement 48 ports

● C6800IA-48FPD – PoE/PoE+ 48 ports

● C6800IA-48FPDR – PoE/PoE+ 48 ports

● WS-C3560CX-12PD-S – PoE 12 ports, PoE+ 8 ports

● WS-C3560CX-8XPD-S – PoE 8 ports

Exigences relatives aux emplacements

Occupe les emplacements de superviseur comme suit :

● Châssis E à 3 emplacements – emplacements 1 et 2

● Châssis E à 4 emplacements – emplacements 1 et 2

● Châssis E à 6 emplacements – emplacements 5 et 6

● Châssis 6807-XL à 7 emplacements – emplacements 3 et 4

● Châssis VE à 9 emplacements – emplacements 5 et 6

● Châssis E à 9 emplacements – emplacements 5 et 6

● Châssis E à 13 emplacements – emplacements 7 et 8

Compatibilité logicielle

● Version du logiciel Cisco IOS® 15.3(1)SY et versions futures

Progiciels

● Services IP

● Entreprise avancée

Mgmt0

● RJ45/SFP remplace le processeur de gestion de la connectivité (CMP)

DRACHME

● 4 Go DDR3 pour Standard et XL

NVRAM

● 4 Mo

Disque de démarrage

● 4 Go (eUSB)

Disque 0

● Lecteur hôte USB de type A

Port console USB

● Mini USB de type B

Voyant de gestion

● LED de balise bleue

Ports de liaison montante

● 8 ports SFP+ (Small Form Factor Pluggable Plus) 1 Go/10 Go

● 2 ports QSFP 40 Go

Ports de console

● Série RJ-45

● Console USB mini-B USB

● Port Ethernet de gestion RJ-45

● Port de gestion fibre optique SFP

Fiabilité et disponibilité

● Basculement avec état + transfert sans escale (SSO+NSF)

● Mise à niveau rapide du logiciel (FSU)

● Mise à jour logicielle rapide améliorée (EFSU) – (boîtier unique, 2 superviseurs)

● Mise à jour logicielle en service (ISSU) – (VSS, VS4O)

● Remplacement à chaud par insertion et retrait en ligne (OIR) des blocs d'alimentation, des modules, des plateaux de ventilation, des superviseurs

La gestion du réseau

● Infrastructure Cisco Prime™

● Contrôleur d'infrastructure de politique d'application Cisco – Module d'entreprise (APIC-EM)

● Protocole de gestion de réseau simple (SNMP), surveillance à distance (RMON)

Spécifications physiques

● (H x L x P) : 1,73 x 14,4 x 16 pouces (4,4 x 36,6 x 40,6 cm)

● Poids : 11,64 lb, 11,73 lb (XL)

Consommation d'énergie

● Standard : 341 W maximum

● XL : 354 W maximum

CCE

● Prise en charge de la protection ECC

Conditions environnementales

● Température de fonctionnement : 32 à 104 °F (0 à 40 °C)

● Température de stockage : -40 à 167 °F (-40 à 75 °C)

● Humidité relative : 10 à 90 %, sans condensation
