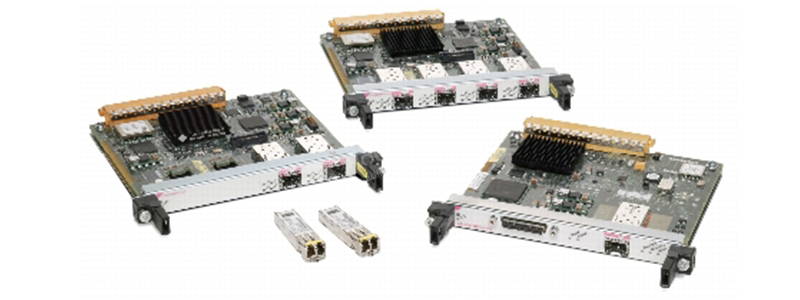

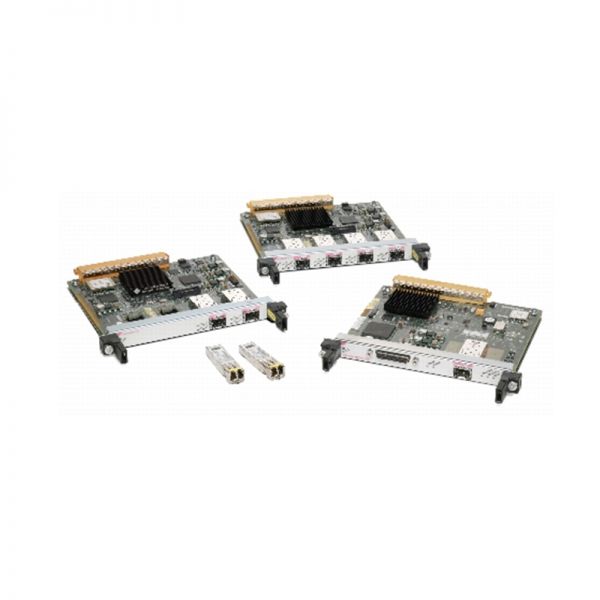

SPA-2XOC48POS/RPR

SPA-2XOC48POS/RPR Especificaciones

Tipo

Adaptador de puerto compartido de enrutador Cisco

Compatibilidad del producto

Conmutadores de la serie Cisco Catalyst 6500

Enrutadores de la serie Cisco 7600

Enrutadores de la serie Cisco 12000

Enrutadores de la serie Cisco XR 12000

Enrutador de la serie Cisco ASR 1000

Enrutador de la serie Cisco ASR 9000 (solo 2 puertos)

Sistema de enrutamiento de portadora Cisco CRS (solo 2 y 4 puertos)

Densidad de puertos por SPA

1, 2 y 4 puertos

Interfaz física

Módulo óptico SFP OC-48c/STM-16c (consulte los parámetros ópticos a continuación)

Indicadores de estado visuales (LED)

• LED de estado del SPA

• LED por puerto

• Portadora/Alarma

• Activo/bucle invertido

• Proteger (modo DPT/RPR)

• Transferencia (modo DPT/RPR)

Protocolos (consulte la tabla a continuación para obtener información de soporte de RPR/SRP)

Control de enlace de datos de alto nivel (HDLC), RFC 2615

Protocolo punto a punto (PPP), RFC 1662

Retransmisión de tramas, RFC 2427

IPv4/IPv6

IEEE 802.17 - Anillo de paquetes resistente (RPR)

IETF 2892 - Protocolo de reutilización espacial (SRP)

Caracteristicas y funciones

Sincronización

• Local (interno) o bucle temporizado (recuperado de la red)

• Precisión del reloj Stratum 3 (± 4,6 ppm) sobre la temperatura de funcionamiento total

• Seguimiento de la actividad del puntero

Loopback local (diagnóstico) y de línea (red)

Sección DCC (SDCC): característica dependiente de la plataforma

Mapeo de carga útil

• 1 + codificador autosíncrono X^43

Cumplimiento SONET/SDH

• Telecordia (Bellcore) GR-253-CORE (según corresponda)

• ANSI T1.105, T1.231

• UIT-T G.707, G.957, G.825 (según corresponda)

Eventos de alarma y señal SONET/SDH admitidos

• Tasa de error de bit de falla de señal (SF-BER)

• Tasa de error de bit de degradación de señal (SD-BER)

• Construcción de carga útil de etiqueta de señal (C2)

• Byte de rastreo de ruta (J1)

• Sección

• Pérdida de Señal (LOS)

• Pérdida de marco (LOF)

• Recuentos de errores para B1

• Alarmas de cruce de umbral (TCA) para B1

• Línea

• Señal de indicación de alarma de línea (LAIS)

• Indicación de defecto remoto de línea (LRDI)

• Indicación de error remoto de línea (LREI)

• Recuentos de errores para B2

• Alarmas de cruce de umbral (TCA) para B2

• Camino

• Señal de indicación de alarma de ruta (PAIS)

• Indicación de defecto remoto de ruta (PRDI)

• Indicación de error remoto de ruta (PREI)

• Recuentos de errores para B3

• Alarmas de cruce de umbral (TCA) para B3

• Pérdida de puntero (LOP)

• Evento de Relleno Positivo (PSE)

• Evento de Relleno Negativo (NSE)

• Señal de Indicación de Ruta No Equipada (PUNEQ)

• Señal de indicación de discrepancia de carga útil de ruta (PPLM)

Administración de redes

RFC 2558 MIB (SONET/SDH)

Protocolo simple de administración de red (SNMP)

Confiabilidad y Disponibilidad

Inserción y eliminación en línea (OIR)

Módulos ópticos SFP reemplazables en campo

Protocolos de conmutación de protección automática (APS) 1+1 SONET y protección de sección de multiplexor lineal (MSP) SDH

Restablecimiento de software de SPA único

Especificaciones físicas

Peso: 0,75 libras (0,34 kg)

Altura: 0,8 pulgadas (2,03 cm)

Ancho: 6,75 pulgadas (17,15 cm)

Profundidad: 7,28 pulgadas (18,49 cm)

Fuerza

18 vatios máximo (4 puertos)

15,5 vatios máximo (1, 2 y 4 puertos)

12 vatios máximo (1 puerto)

Especificaciones ambientales

Temperatura de funcionamiento: 41° a 104°F (5° a 40°C)

Temperatura de almacenamiento: -38° a 150°F (-40° a 70°C)

Humedad de funcionamiento: 5 a 85% de humedad relativa

Humedad de almacenamiento: 5 a 95% de humedad relativa

Cumplimiento y aprobaciones de agencias

Seguridad

UL 60950

CSA 22.2-No.60950

EN60950

Esquema CB IEC 60950

ACA TS001

AS/NZS 3260

Seguridad láser EN60825\IEC60825 (SR, IR-Clase 1) (VSR-Clase 1M)1

21CFR1040 -Código de Regulaciones Federales (EE. UU.) de la FDA Seguridad láser (SR, IR-Clase 1) (VSR-Clase 1M)1

CEM

FCC Parte 15 (CFR 47)

CIEM 003

EN55022

CISPR 22

AS/NZ 3548

VCCI

EN55024

EN50082-1

EN61000-6-1

EN61000-3-2

EN61000-3-3

Sistema de construcción de equipos de red (NEBS)

Este producto está diseñado para cumplir los siguientes requisitos (la cualificación oficial puede estar en curso):

SR-3580 - NEBS: niveles de criterios (cumple con el Nivel 3)

GR-63-Core - NEBS: protección física

GR-1089-Core - NEBS: CEM y seguridad

Instituto Europeo de Normas de Telecomunicaciones (ETSI)

EN300 386/EN300 386-2 Clase B

ETS 300 019 Clase de almacenamiento 1.1

ETS 300 019 Transporte Clase 2.3

ETS 300 019 Uso estacionario Clase 3.1
