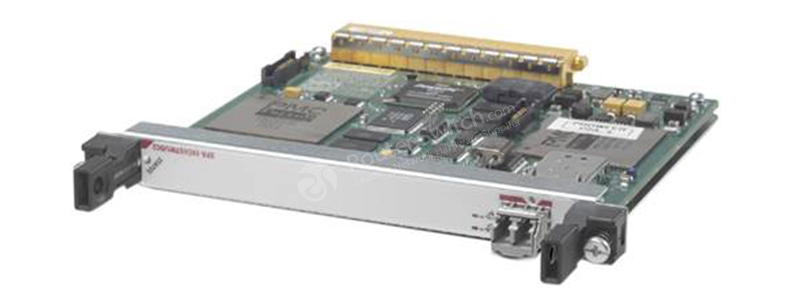

SPA-1XCHSTM1/OC3

Especificaciones SPA-1XCHSTM1/OC3

Compatibilidad del producto

· Enrutadores de la serie Cisco 7600

· Enrutadores de la serie Cisco ASR 1000

· Enrutadores de la serie Cisco ASR 9000

Versión mínima de software

· Routers de la serie Cisco 7600: versión de software Cisco IOS® 15.4(2)S y versión de software Cisco IOS XE 3.12.0.0S

· Enrutadores de la serie Cisco ASR 1000 con software Cisco IOS XE, versiones 3.12.0, 3.11.2 y 3.10.3

· Routers de la serie Cisco ASR 9000 con la versión 5.2.0 del software Cisco IOS XR

protocolos

Encapsulaciones en serie:

· Control de enlace de datos de alto nivel (HDLC)

· Protocolo punto a punto (PPP), RFC 1662

· Frame Relay, RFC 1490

Compatibilidad con enlaces múltiples (el límite del paquete depende de la cantidad de enlaces por paquete; máximo de 12 enlaces por paquete):

· PPP multienlace (MLPPP), RFC 1990

· Fragmentación e intercalado de enlaces (LFI) sobre Frame Relay (FRF.12) y MLPPP

Protocolos de red:

· IPv4/IPv6

Tarjetas, puertos y ranuras

1 puerto

Conectividad

Módulo óptico conectable de factor de forma pequeño (SFP) OC-3/STM-1 (consulte los parámetros ópticos en la Tabla 2)

Caracteristicas y funciones

Hasta 84 puertos T1 (o 3 T3) o 63 E1 (o 3 E3)

Hasta 1022 canales nx DS-0 (donde n es 1 a 24) sin puertos T3 configurados

Hasta 400 canales nx DS-0 (donde n es 1 a 24) con uno o más puertos T3 configurados

Compatibilidad con OC-3 canalizado a T1, STM-1 canalizado a E1, canal transparente T3/E3, subtasa T3/E3, T1 de velocidad completa, canal transparente E1 y T1/E1 canalizado

Multiplexación SONET:

· OC-3 <-> STS-3 <-> STS-1 <-> VTG <-> VT1.5 <-> T1 <-> N x DS-0

· OC-3 <-> STS-3 <-> STS-1 <-> T3 <-> T1 <-> N x DS-0

· OC-3 <-> STS-3 <-> STS-1 <-> T3

· OC-3 <-> STS-3 <-> STS-1 <-> T3 <-> E1 <-> nx DS-0

Multiplexación SDH:

· STM-1 <-> AGOSTO <-> AU-4 <-> VC-4 <-> TUG-3 <-> TUG-2 <-> TU-12 <-> VC-12 <-> E1 <- > nx DS-0

· STM-1 <-> AGOSTO <-> AU-4 <-> VC-4 <-> TUG-3 <-> TU-3 <-> VC-3 <-> T3/E3

· Reloj interno o derivado de línea (bucle), seleccionable independientemente en cada tributario T1 o E1

Capacidades de bucle invertido:

· Loopback local y remoto a nivel T3/T1

· Bucle de red en los niveles STM-1/OC-3, T3/E3 y T1/E1

· Respuesta a comandos de loopback incrustados

· Inserción de comandos de loopback en la señal transmitida

· Generación y detección de patrones de prueba de tasa de error de bit (BERT) por canal

· Patrón pseudoaleatorio programable de hasta 32 bits de longitud

· T3/E3: Todo 0, todo 1, 215, 220, 220 QRSS, 223, alternando 0 y 1, 1 en 8 y 3 en 24

· T1/E1: Todo 0, todo 1, 211, 215, 220, 220 QRSS, 223, alternando 0 y 1, 1 en 8 y 3 en 24

· Registros de conteo de errores y conteo de bits de 32 bits

· Detección de patrones de prueba con tasas de error de bit de hasta 10-2

· Historial de 24 horas mantenido para estadísticas de errores y conteos de fallas, a intervalos de 15 minutos

· Comprobación de redundancia cíclica (CRC) de 16 y 32 bits; predeterminado de 16 bits

Características específicas de SONET/SDH:

· Cumplimiento de G.707, G.783, G.784, G.957, G.958 y GR-253

· Soporta eventos de alarma y señal SONET/SDH:

◦ Tasa de error de bit de falla de señal (SF-BER)

◦ Tasa de error de bit de degradación de señal (SD-BER)

◦ Construcción de carga útil de etiqueta de señal (C2)

◦ Byte de rastreo de ruta (J1)

· Sección

◦ Pérdida de señal (LoS)

◦ Pérdida de trama (LoF)

◦ Recuentos de errores para B1

Línea

· Señal de indicación de alarma de línea (LAIS)

· Indicación remota de defectos de línea (LRDI)

· Indicación de error remoto de línea (LREI)

· Conteo de errores para B2

Camino

· Señal de indicación de alarma de trayecto (PAIS)

· Indicación de defecto remoto de ruta (PRDI)

· Indicación remota de error de ruta (PREI)

· Conteo de errores para B3

· Pérdida de puntero (LOP)

· Nuevos eventos de puntero (NEWPTR)

· Evento de relleno positivo (PSE)

· Evento de relleno negativo (NSE)

· Señal de indicación de trayecto no equipado (PUNEQ)

· Señal de indicación de desajuste de carga útil de ruta (PPLM)

Características específicas de T3:

· T3 canalizado con 28 líneas DS-1 o 21 líneas E1 multiplexadas en un T3

· Formatos de codificación y subvelocidad compatibles con T3 sin canalizar para unidades de servicio de datos (DSU) Digital Link, ADC/Kentrox, Larscom, Adtran y Verilink

· Trama de bit C o M23/M13

· Enlace de datos de mantenimiento (MDL)

· Compatibilidad con el canal de control y alarma de extremo lejano T3 (FEAC)

· Monitoreo de alarmas

· Señal de indicación de alarma (AIS)

· Fuera de cuadro (OOF)

· Falla de recepción en el extremo lejano (FERF)

· Recopilación de datos de rendimiento:

◦ Errores de bit de trama (FERR) (errores de bit F o M)

◦ Recuentos de errores de bit P (errores de paridad de ruta)

◦ Recuentos de errores de bit C

◦ Recuentos de errores de bloque de extremo lejano (FEBE)

Características específicas de E3:

· Encuadre G.751

· Monitoreo de alarmas

· SIA

· OOO

· FERF

· Recopilación de datos de rendimiento:

◦ Errores de patrón de encuadre

◦ Recuentos de errores BIP-8 (errores de paridad de ruta)

◦ Cuentas FEBE

· Características específicas de T1:

◦ Encuadre D4 Super Frame (SF) o Extended Super Frame (ESF)

◦ Compatible con ANSI T1.403 y AT&T TR 54016 Facility Data Link (FDL)

◦ Monitoreo de alarmas

◦ SIA

◦ OOF

◦ Fallo de alarma de extremo lejano (alarma amarilla o distante)

Recopilación de datos de rendimiento:

· CRC/errores de bit

· Errores de bit de encuadre

· Segundos con error de línea

· Segundos con errores en el extremo lejano

· Segundos con muchos errores en el extremo lejano

· Segundos no disponibles de extremo lejano

Características específicas de E1:

· Enmarcado CRC4 o no CRC4 de conformidad con ITU-T G.703 y G.704

· Monitoreo de alarmas

· SIA

· OOO

· Indicación de alarma remota (RAI)

· Recopilación de datos de rendimiento

· CRC/errores de bit

· Errores de bit de encuadre

· FEBE

Fiabilidad y disponibilidad

ORI

Módulos ópticos SFP reemplazables en campo

Compatibilidad con los protocolos 1 + 1 SONET Automatic Protection Switching (APS) y SDH Linear Multiplexer Section Protection (MSP)

Restablecimiento de software de SPA único

MIB

RFC 2558 MIB (SONET/SDH)

RFC 2495 MIB (T1/E1)

MIB RFC 2496 (T3/E3)

Administración de redes

Protocolo simple de administración de red (SNMP)

Especificaciones físicas

Peso: 0,75 libras (0,34 kg)

Altura: 2,03 cm (0,8 pulg.)

Ancho: 6,75 pulg. (17,15 cm)

Profundidad: 7,28 pulg. (18,49 cm)

Cumplimiento normativo

Marcado CE

Seguridad: UL/CSA/IEC/EN 60950-1, IEC/EN 60825 Seguridad láser, AS/NZS 60950, Código FDA de regulaciones federales Seguridad láser

EMC: FCC Parte 15 Clase A, ICES 003 Clase A, AS/NZS 3548 Clase A, CISPR 22 Clase B (hasta 1 GHz), EN55022 Clase B (hasta 1 GHz), VCCI Clase A, BSMI Clase A, EN 300 386 Equipos de redes de telecomunicaciones (EMC), EN50082-1/EN61000-6-1 Norma genérica de inmunidad, EN55022 Equipos de tecnología de la información (emisiones), EN55024 Equipos de tecnología de la información (inmunidad), IEC/EN61000-3-2 Armónicos de línea eléctrica, IEC/EN61000 -3-3 Fluctuaciones de voltaje y parpadeo, IEC/EN61000-4-2 Inmunidad a descargas electrostáticas (8 kV contacto, 15 kV aire), IEC/EN61000-4-3 Inmunidad radiada (10 V/m), IEC/EN61000-4-4 Eléctrico Inmunidad a transitorios rápidos (alimentación de 2 kV, señal de 1 kV), IEC/EN61000-4-5 Puerto de CA de sobretensión (4 kV CM, 2 kV DM), IEC/EN61000-4-5 Puerto de señal de sobretensión (1 kV), IEC/EN61000-4-5 Puerto de CC de sobretensión (1 kV), IEC/EN61000-4-6 Inmunidad a perturbaciones conducidas (10 Vrms), IEC/EN61000-4-8 Inmunidad a campos magnéticos de frecuencia de alimentación (30 A/m), IEC/EN61000-4-11 Caídas de voltaje, Interrupciones breves y variaciones de voltaje, GR-1089-CORE NEBS EMC y seguridad, GR-63-CORE NEBS Protección física, SR-3580 Niveles de criterios NEBS (Nivel 3)

Telecomunicaciones (OC3): GR-253

Telecomunicaciones (STM-1): G.783, G.957

Especificaciones ambientales

Temperatura de funcionamiento: 41 a 104 °F (5 a 40 °C)

Temperatura de almacenamiento: -38 a 150 °F (-40 a 70 °C)

Humedad de funcionamiento: 5 a 85% de humedad relativa

Humedad de almacenamiento: 5 a 95% de humedad relativa
