S5310-52C-NA

Código de producto

S5310-52C-EI

Pila máxima

banda ancha

(bidireccional)

160 Gbit/s

Puertos de pila

Cuatro puertos 10GE SFP+ fijos en el panel frontal o puertos en la tarjeta trasera de 2 puertos 10GE

tiempo medio entre

fallas (MTBF)

45,57 años cuando se configura una tarjeta de interfaz óptica 8xGE; 44,85 años cuando se configura una tarjeta de interfaz eléctrica 8xGE; 43,33 años cuando se configura una tarjeta de interfaz 2x10GE

Memoria

512 megabytes

Destello

200 MB

Versión disponible

V200R002C00 a V200R005C02

NOTA: Estos modelos de chasis no son compatibles con V200R003C02 y V200R005C01.

Sistema máximo

el consumo de energía

(100% de rendimiento,

velocidad máxima de los ventiladores)

146,9 W

Dimensiones (An. x Pr. x Al.)

442,0 mm x 420,0 mm x 43,6 mm Cuando se instala un módulo de alimentación de 1150 W, sobresale del chasis. Por lo tanto, la profundidad total del interruptor cambia a 507,3 mm.

Peso

Totalmente cargado ≤ 10 kg

Vacío ≤ 6 kg

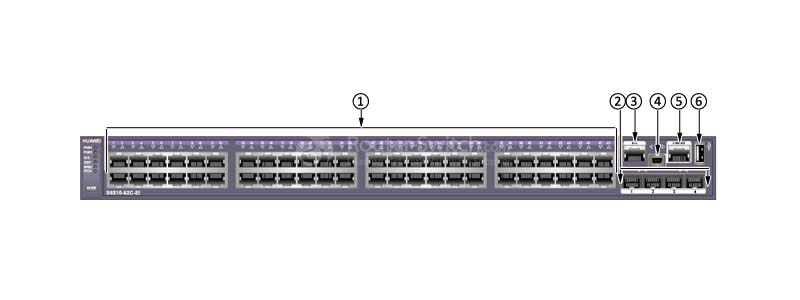

①

Cuarenta y ocho puertos eléctricos Ethernet 10/100/1000BASE-T

②

Cuatro puertos ópticos Ethernet 10GE SFP+

Módulos y cables aplicables:

• Módulo óptico GE
• Módulo óptico GE-CWDM
• Módulo óptico GE-DWDM
• Módulo de cobre GE SFP
• Módulo óptico 10GE SFP+
• Módulo óptico 10GE-CWDM (aplicable en V200R005C00 y versiones posteriores)
• Cables de cobre SFP+ de 1 m, 3 m, 10 m
• Cables AOC de 3 m, 10 m (aplicable en V200R003C00 y versiones posteriores)

③

Un puerto de gestión ETH

④

Un puerto Mini USB

⑤

Un puerto de consola

⑥

Un puerto USB

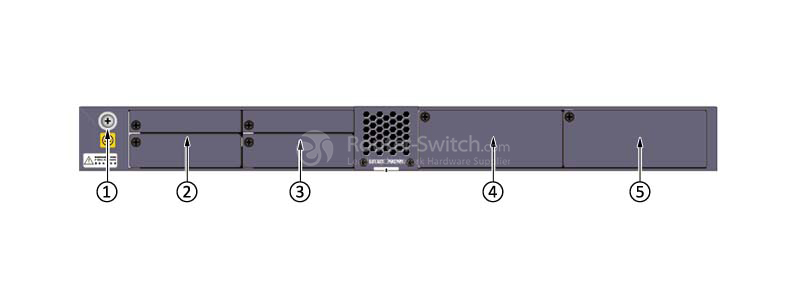

①

tornillo de tierra

NOTA: Se utiliza con cable de tierra.

②

Ranura para tarjeta RC 1

NOTA: Para obtener detalles sobre la asignación entre tarjetas y conmutadores, consulte Tarjetas.

③

Ranura para tarjeta 2

NOTA: Para obtener detalles sobre la asignación entre tarjetas y conmutadores, consulte Tarjetas.

④

Etiqueta de código de barras

NOTA: Esta etiqueta se puede dibujar y puede jalarla hacia afuera para ver el código de barras y la dirección MAC del conmutador.

⑤

Ranura del módulo de potencia 2

NOTA: Módulos de alimentación disponibles: l Módulo de alimentación de CA de 150 W l Módulo de alimentación de CC de 150 W

⑥

Ranura del módulo de potencia 1

NOTA: Módulos de alimentación disponibles: l Módulo de alimentación de CA de 150 W l Módulo de alimentación de CC de 150 W

Modelo

Descripción

Transceptor óptico FE-SFP

SFP-FE-SX-MM1310

Transceptor óptico, SFP, 100M/155M, Módulo multimodo (1310nm, 2km, LC)

eSFP-FE-LX-SM1310

Transceptor óptico, eSFP, 100M/155M, Módulo monomodo (1310nm, 15km, LC)

S-SFP-FE-LH40-SM1310

Transceptor óptico, eSFP, FE, módulo monomodo (1310 nm, 40 km, LC)

Transceptor óptico GE-SFP

eSFP-GE-SX-MM850

Transceptor óptico, eSFP, GE, módulo multimodo (850 nm, 0,55 km, LC)

SFP-GE-LX-SM1310

Transceptor óptico, eSFP, GE, módulo monomodo (1310 nm, 10 km, LC)

S-SFP-GE-LH40-SM1310

Transceptor óptico, eSFP, GE, módulo monomodo (1310 nm, 40 km, LC)

S-SFP-GE-LH40-SM1550

Transceptor óptico, eSFP, GE, módulo monomodo (1550 nm, 40 km, LC)

Transceptor óptico 10G-SFP+

SFP-10G-USR

Transceptor óptico 10GBase-USR, SFP+, 10G, módulo multimodo (850 nm, 0,1 km, LC)

OMXD30000

Transceptor óptico, SFP+, 10G, módulo multimodo (850 nm, 0,3 km, LC)

OSX010000

Transceptor óptico, SFP+, 10G, Módulo monomodo (1310nm, 10km, LC)

Transceptor de cobre GE

SFP-1000BaseT

Transceptor eléctrico, SFP, GE, módulo de interfaz eléctrica (100 m, RJ45)

Código de producto

S5310-52C-EI

S5300-28X-LI-24S-AC

tiempo medio entre

fallas (MTBF)

45,57 años cuando se configura una tarjeta de interfaz óptica 8xGE; 44,85 años cuando se configura una tarjeta de interfaz eléctrica 8xGE; 43,33 años cuando se configura una tarjeta de interfaz 2x10GE

89,91 años

Memoria

512 megabytes

256 MB

Destello

200 MB

200 MB

Fuerza

consumo

146,9 W

<54W

Dimensiones (An. x Pr. x Al.)

442,0 mm x 420,0 mm x 43,6 mm Cuando se instala un módulo de alimentación de 1150 W, sobresale del chasis. Por lo tanto, la profundidad total del interruptor cambia a 507,3 mm.

442 mm x 220 mm x 43,6 mm

Peso

Totalmente cargado ≤ 10 kg

Vacío ≤ 6 kg

≤ 5 kg
