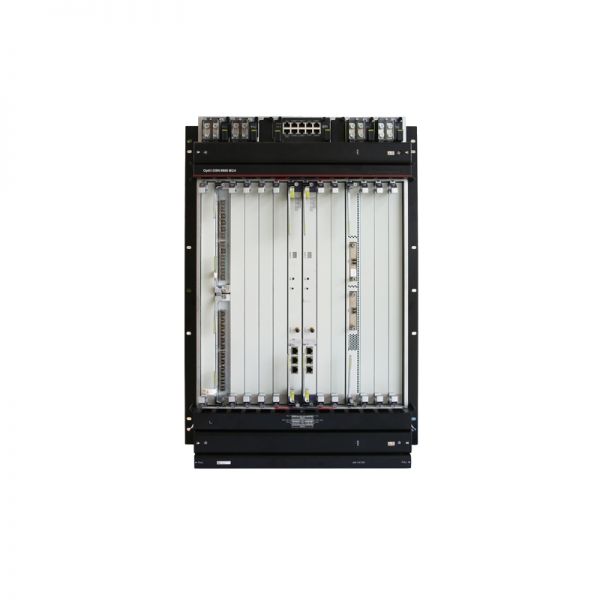

OptiX OSN 9800 M24, Serie Huawei OptiX OSN 9800 OTN/WDM, Capacidad Ultragrande/Alta Integración/Redes Troncales Y Metropolitanas

Especificación de Huawei OptiX OSN 9800 M24

Dimensiones (Al. x An. x Pr.) (mm)

747,2x442x295

Número de espacios de servicio

24/12

Tipo de conexión cruzada

ODUk/PKT/VC

Capacidad de conexión cruzada

Modo 1:1:

4.8T/2.4T/1.92T

Modo 1:3:

10T/2T/1,6T

Espaciado de canales

Red fija de 100 GHz para 40/48 longitudes de onda
Red fija de 50 GHz para 80/96 longitudes de onda
Red flexible de 37,5 GHz a 400 GHz

Tarifa por canal   (Máximo)

100G/200G/400G/600G

Servicios

SDH/SONET, Ethernet, SAN, OTN, Vídeo

Rango de onda

DWDM: 1529,16 nm a 1560,61 nm (banda C, ITU-T G.694.1)

Fuente de alimentación

– 48 V CC/ – 60 V CC

Gabinete

• Gabinetes ETSI de 300/600 mm de profundidad, como A63B

• Gabinete de 19 pulgadas

Número de ranuras para tableros de servicio

Modo de conexión cruzada 1:1: 12 ranuras grandes o 24 ranuras pequeñas

Modo de conexión cruzada 1:3: 10 ranuras grandes o 20 ranuras pequeñas

NOTA: El subrack M24 admite la división de ranuras. Una ranura de 11 U del subrack M24 se puede dividir en dos ranuras de 5,5 U.

Capacidad de conmutación eléctrica

Modo de conexión cruzada 1:1:

– 4,8 Tbit/s ODUk

– Servicios de paquetes de 2,4 Tbit/s

– 1,92 Tbit/s VC-4

– 80 Gbit/s VC-3/VC-12

Modo de conexión cruzada 1:3:

– 10 Tbit/s ODUk

– Servicios de paquetes de 2 Tbit/s

– 1,6 Tbit/s VC-4

– 80 Gbit/s VC-3/VC-12

máx. número de longitudes de onda

Extended C: 96 longitudes de onda @ rejilla de 50 GHz

Super C: 120 longitudes de onda @ rejilla de 50 GHz

Rejilla flexible: el número máximo de longitudes de onda está relacionado con el ancho del canal ex.

Tipo de servicio

SDH/SONET, Ethernet, SAN, OTN y vídeo

Velocidad de línea

10G/100G/200G/400G

Módulos ópticos enchufables compatibles

eSFP, SFP+, TSFP+, CFP, CFP2, QSFP28, QSFPDD

Protección a nivel de equipo

Redundancia de alimentación, redundancia de ventiladores, redundancia de placa de conexión cruzada, control de comunicaciones y redundancia de unidades de procesamiento de reloj

Protección a nivel de red (OTN)

Protección de cliente 1+1, ODUk SNCP, SNCP afluente, protección 1+1 dentro de la placa, LPT, ASON

Protección a nivel de red (OCS)

LMSP, Anillo MSP, SNCP

Sincronización

Ethernet síncrona, IEEE 1588v2, ITU-T G.8275.1/G.8273.2

Protección a nivel de red (paquete)

LAG, PW APS, Túnel APS

Voltaje nominal de trabajo

-48 V/-60 V CC

Ambiente de Operación (Temperatura)

Operación a largo plazo: 0 ° C (32 ° F) a 45 ° C (113 ° F);

Operación a corto plazo: -5 ° C (23 ° F) a 50 ° C (122 ° F)

Ambiente de Operación (Humedad Relativa)

Operación a largo plazo: 5% a 85%

Operación a corto plazo: 5% a 90%
