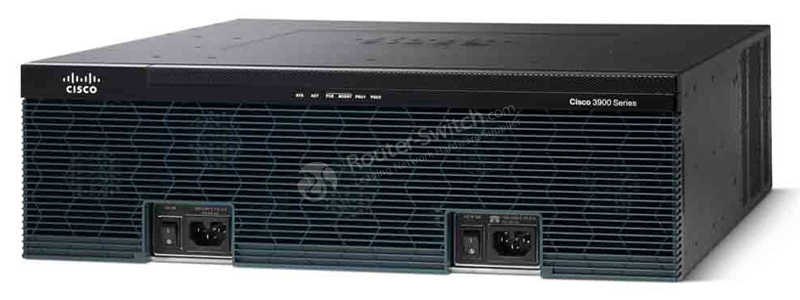

C3945-VSEC-CUBO/K9

Código de producto

C3945-VSEC-CUBO/K9

Manojo

PVDM3-64, Licencia UC SEC y FL-CUBEE-25

Módulo Motor de rendimiento de servicios

con SPE 150

Unidades de rack

3U

Interfaces

3 puertos Ethernet 10/100/1000 integrados con 2 puertos con capacidad de conectividad RJ-45 o SFP

Ranuras de expansión)

4 ( 4 ) x HWIC

3 ( 2 ) x PVDM

2 ( 1 ) tarjeta CompactFlash

1 ( 1 ) x ranura de expansión

RAM

1 GB (instalado) / 2 GB (máximo)

Memoria flash

256 MB (instalado) / 8 GB (máximo)

Dimensiones

18,7 pulgadas x 17,2 pulgadas x 5,2 pulgadas

Peso neto

39 libras

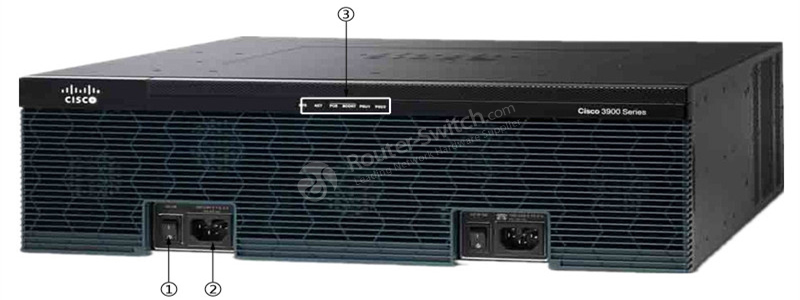

①

②

③

Interruptor encendido / apagado

Conector de alimentación

Área de LED

①

Compact flash 0 y 1 (0, derecha)

⑦

Puerto Ethernet 10/100/1000 GE 0/1 y GE 0/2 (GE 0/1, abajo)

②

EHWIC 0,1,2 y 3 (0, extremo derecho)

⑧

Puerto Ethernet 10/100/1000 GE 0/0

③

Puerto serie USB

⑨

USB 0 y USB 1 (1, arriba)

④

Puerto de consola serie RJ-45

⑩

Suelo

⑤

puerto auxiliar

⑪

Ranuras para módulos de servicio

⑥

SFP 1 y SFP 2 (2, arriba)

Funciones de autenticación y cifrado

• Cifrado de medios de flujos RTP de voz usando SRTP

• Intercambio de información del Protocolo de control RTP (RTCP) mediante RTCP seguro

• Respaldo de SRTP a RTP para llamadas entre terminales seguros e inseguros

• Llamadas seguras admitidas en el modo Cisco Unified Survivable Remote Site Telephony (SRST) durante la conmutación por error de WAN

• RTP comprimido (CRTP) compatible con llamadas encriptadas de medios usando SRTP

Algoritmo de autenticación y cifrado

• Admite el algoritmo de cifrado AES-128

• Admite el algoritmo de autenticación de hash seguro HMAC (SHA 1)

Funciones de autenticación y cifrado de señalización

• La señalización y el cifrado de la puerta de enlace a Cisco Unified Communications Manager utiliza IPSec para el protocolo de control de puerta de enlace de medios (MGCP), H.323 y puertas de enlace SIP

• La señalización y el cifrado del enrutador del teléfono IP a Cisco Unified Survivable Remote Site Telephony utiliza TLS
(Transport Layer Security)

Soporte de protocolo

• MGCP 0.1 (admite puertas de enlace MGCP con Cisco Unified Communications Manager)

• H.323 (compatible con puertas de enlace H.323 y CUBE; la interoperabilidad de Cisco Unified Communications Manager es opcional)

• Protocolo de inicio de sesión (SIP)

• SCCP (teléfono IP unificado de Cisco) en modo SRST

Soporte de módulo

• Cualquier módulo que tenga PVDM2, PVDM3 y/o DSP incorporado

Compatibilidad con códecs

• G.711, G.729A y G.729

Característica

Detalles de soporte

Protocolos

● H.323 y SIP

Protocolo e interfuncionamiento de señales

● H.323 a H.323 (incluido Cisco Unified Communications Manager)

● H.323 a SIP (incluido Cisco Unified Communications Manager)

● SIP a SIP (incluido Cisco Unified Communications Manager)

● SIP a SIP (incluidas las llamadas de Cisco TelePresence)

soporte de medios

● RTP, RTCP y protocolo de control de palabra binario (BFCP)

● Sub-RTCP para estadísticas de medios

Interfuncionamiento de medios

● Interfuncionamiento de SIP de oferta retrasada a SIP de oferta anticipada para llamadas de audio o video

● Comienzo lento de H.323 a Comienzo rápido de H.323 para llamadas de audio

Modos multimedia

● Flujo de medios

● Flujo de medios

Modo de transporte de señalización

●TCP

● Protocolo de datagramas de usuario (UDP)

● Interfuncionamiento de TCP a UDP

Soporte de fax

● Retransmisión de fax T.38

● Transferencia de fax

● Fax sobre G711

Compatibilidad con módem

● Transferencia de módem

● Módem sobre G711

Multifrecuencia de doble tono (DTMF)

● H.245 alfanumérico

● Señal H.245

● RFC 2833

● notificación SIP

● Lenguaje de marcado de pulsación de tecla (KPML)

● Las capacidades de interfuncionamiento incluyen:

◦ H.323 a SIP

◦ RFC 2833 a G.711 DTMF en banda *

◦ Varias opciones de interconexión de SIP a H.323 DTMF

◦ RFC 2833 a KPML

Servicios suplementarios

● Retención de llamadas, transferencia de llamadas y desvío de llamadas para redes H.323 mediante H.450 y paso transparente de conjunto de capacidades vacío (ECS)

● Compatibilidad con servicios complementarios de SIP a SIP (retenciones y transferencias) mediante REFER

● Compatibilidad con servicios complementarios de SIP a SIP (retenciones y transferencias) mediante REINVITE

● Servicios complementarios de H.323 a SIP para Cisco Unified Communications Manager con punto de terminación de medios (MTP) en el enlace troncal H.323

interconexión

● Perfiles SIP configurables para manipular el contenido de los mensajes SIP, incluidos los campos de encabezado y los atributos del Protocolo de descriptor de sesión (SDP).

● Interconexión de redes de P-Asserted-Identity (PAI), P-Preferred-Identity (PPI) y Remote-Part-ID (RPID)**

● Transferencia de archivos adjuntos tipo Extensiones multipropósito de correo de Internet (MIME) no admitidas**

● Transferencia de encabezado SIP no admitida**

● Vinculación de dial-peer (permite que Cisco Unified Border Element se conecte a múltiples proveedores de servicios diferentes)

● Coincidencia de dial-peer entrante basada en la dirección IP remota

● RTCP asistido para la interoperabilidad de Microsoft Lync

Enrutamiento de llamadas y opciones de marcación

● Marcación basada en E164

● Marcación basada en el identificador uniforme de recursos (URI)

● Enrutamiento basado en listas no secuenciales (ya sea E164 o URI o ambos)

● Dial Peer Groups (Grupos de troncales) (enrutamiento saliente determinado por el patrón de marcado entrante)

● Grupos de servidores para definir el orden de selección de rutas de enrutamiento alternativas o de respaldo para el enrutamiento saliente

Control de admisión de llamadas de Cisco (CAC)

● Número máximo de llamadas por troncal (número máximo de llamadas)

● CAC basado en circuitos IP

● CAC basado en llamadas totales, uso de CPU o umbral de uso de memoria

● CAC basado en la disponibilidad de ancho de banda y la detección de picos de llamadas

● Protocolo de reserva de recursos (RSVP)

OPCIONES Soporte de mensajes SIP

● Compatibilidad con la respuesta a mensajes OPTIONS-PING con grupos OPTION-PING según el objetivo de la sesión

● Compatibilidad con la generación de mensajes OPTIONS-PING en el cuadro de diálogo

● Compatibilidad con la generación de mensajes OPTIONS-PING fuera del diálogo para controlar el estado del dial-peer**

Grabación de medios

● Funciones de bifurcación de medios para voz y video para integrarse con los servidores de grabación de medios Cisco TelePresence

● Mecanismos activos (basados en SIP) y pasivos (basados en la interfaz de programación de aplicaciones [API]) para invocar la bifurcación de medios

Función de enrutamiento IP

● Compatibilidad con las funciones de enrutamiento basadas en el software Cisco IOS, incluido el Protocolo de puerta de enlace fronteriza (BGP), IGRP mejorado (EIGRP) y Conmutación de etiquetas multiprotocolo (MPLS)

● Compatibilidad con las funciones de enrutamiento de políticas basadas en el software Cisco IOS

● Compatibilidad con funciones de lista de control de acceso (ACL) basadas en el software Cisco IOS

Estadísticas de calidad de voz

● Pérdida de paquetes, inestabilidad y tiempo de ida y vuelta (RTT)

● Estadísticas de calidad de llamadas por tramo de llamada

● Información y estadísticas flexibles de calidad de llamadas de NetFlow

● Recopilación de estadísticas de sub-RTCP

QoS

● Precedencia de IP y marca de punto de código de servicios diferenciados (DSCP)

● Marcado de paquetes QoS por llamada

Travesía de traducción de direcciones de red (NAT)

● Compatibilidad con NAT transversal para teléfonos SIP implementados detrás de enrutadores de datos que no sean Application Line Gateway (ALG)

● Travesía de NAT con estado

● traducción de IPv4 a IPv6

Ocultación de red

● Ocultación de topología y privacidad de la red IP

● Límite de seguridad de la red IP

● Traducción inteligente de direcciones IP para medios de llamada y señalización

● Agente de usuario adosado, que reemplaza todas las direcciones IP integradas en SIP

● Ocultación de topología basada en información histórica y enrutamiento de llamadas

Traducción de números

● Reglas de traducción de números para números de voz sobre IP (VoIP)

● Traducciones de marcación basadas en URI

Códecs

● G.711 ley mu y ley a

● G.722 y G.722.2

● G.723ar53, G.723ar63, G.723r53 y G.723r63

● G.726r16, G.726r24 y G.726r32

●G.728

● G.729, G.729A, G.729B y G.729AB

● Códec de baja tasa de bits de Internet (iLBC)

● Renegociación de códecs a mitad de llamada

● Banda ancha de velocidad múltiple adaptativa (AMR)

● AAC-LD

Transcodificación

● Transcodificación entre dos familias diferentes de códecs de la siguiente lista:

◦ G.711 ley a y ley mu

◦ G.729, G.729A, G.729B y G.729AB

◦ iLBC

◦ G.722

● Inserción y eliminación de transcodificador en mitad de una llamada

Seguridad

● Invitación SIP no autorizada y detección de paquetes RTP no autorizados

● Alertas de actividad de paquetes maliciosos

● Seguridad IP (IPsec)

● RTP seguro (SRTP)

● Seguridad de la capa de transporte (TLS)

● Interfuncionamiento de SRTP a RTP

Autenticación, autorización y contabilidad (AAA)

● AAA con RADIO

Aplicaciones de medios de voz

● Compatibilidad con secuencias de comandos Tool Command Language (Tcl) para la personalización de aplicaciones

● Compatibilidad con secuencias de comandos VoiceXML 2.0 para la personalización de aplicaciones

● API basada en web para monitorear y controlar la señalización y el tráfico de medios

API

● API basada en web compatible con las herramientas de desarrollo del lenguaje de descripción de servicios web (WSDL) para admitir el control y la supervisión de llamadas, los registros de detalles de llamadas (CDR) y la interacción de atributos de servicio con aplicaciones externas; diseñado específicamente para aplicaciones de política de voz

Facturación

● CDR estándar para una facturación precisa disponible a través de:

◦ Registros AAA

◦ Registro del sistema

◦ Protocolo simple de administración de redes (SNMP)

intercepción legal

● Suministro de paquetes replicados a un dispositivo de mediación de terceros

Sesiones remotas de proxy telefónico

● Terminación de SIP-TLS y SRTP con transferencia de registro para permitir que los terminales basados en SIP, incluidos los modelos Cisco Unified IP Phone 7900, 8900 y 9900 y Jabber® Voice Client, se conecten desde sitios remotos a través de Internet sin necesidad de IPsec VPN a Cisco Unified Communications Manager, Cisco Business Edition o Cisco HCS (no incluido con la licencia NANOCUBE)

Sesiones consecutivas NANOCUBE de agente de usuario del lado de la línea

● Terminación del adaptador de puerto compartido (SPA) de Cisco y otros puntos finales SIP de terceros con paso de registro y capacidad de supervivencia para su uso con servicios de proveedores de servicios de control de llamadas alojados de terceros

Enrutamiento del servicio de búsqueda entre clústeres (ILS)

● Compatibilidad con el enrutamiento ILS para complementar el intercambio del plan de marcación ILS entre clústeres de Cisco Unified Communications Manager o para simplificar la complejidad del enrutamiento de llamadas entre múltiples clústeres

Video

Protocolos

● H.323 y SIP

Puntos finales de Cisco compatibles

● Puntos finales de Cisco Unified Video Advantage (UVA) y Cisco TelePresence

Medios de comunicación ricos

● Soporte simultáneo para datos, audio y video

interfuncionamiento de señalización

● Llamadas de oferta retrasada de SIP a ofertas anticipadas de SIP

Medios de comunicación

● Compatibilidad con llamadas multiplex RTP (para la solución Cisco TelePresence)

● Paso simple de UDP a través de NAT (STUN)/Datagram TLS (DTLS) para telepresencia

Funciones mejoradas de H.323

● Transferencia H.235 para llamadas seguras

● Transferencia H.239 para función de imagen en imagen

QoS

● Marcas DSCP para priorizar transmisiones de video a medida que atraviesan la red

soporte de datos

● Flujo de colaboración de datos T.120 únicamente

Mando de cámara

● Control de cámara de extremo lejano (FECC)

Códecs de vídeo

● H.261

● H.263

● H.264

Administración de redes

Manejabilidad y facilidad de servicio

● Supervisión del uso de recursos a través de troncales SIP

● Trampas de calidad por llamada de SNMP

● Mensajes de estado de troncales SIP de SNMP y syslog

Alta disponibilidad

Alta disponibilidad

● Redundancia de bandeja de entrada en Cisco ASR 1006

● Redundancia de caja a caja en Cisco ASR 1000 (basada en infraestructura RG)

● Redundancia de caja a caja en ISR de Cisco (basado en el protocolo de enrutador Hot Standby [HSRP])

Nota: Los medios se conservan para las llamadas activas en el momento de la conmutación por error en cada configuración de redundancia enumerada.

Modelo

C3945-VSEC-CUBO/K9

CISCO3945/k9

SPE

con SPE 150

con SPE 150

Interfaz

3GE

3GE

Unidad de bastidor

3U

3U

Manojo

C3945 Paquete de CUBO VSEC, PVDM3-64,

Licencia SEC UC, FL-CUBEE-25

Ninguno
