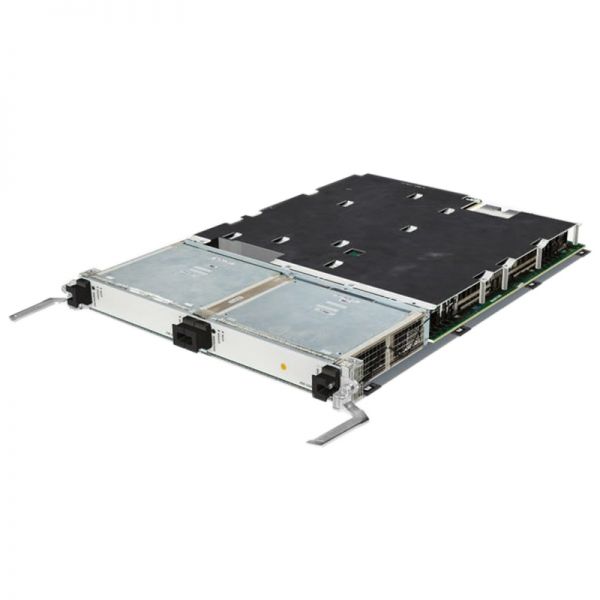

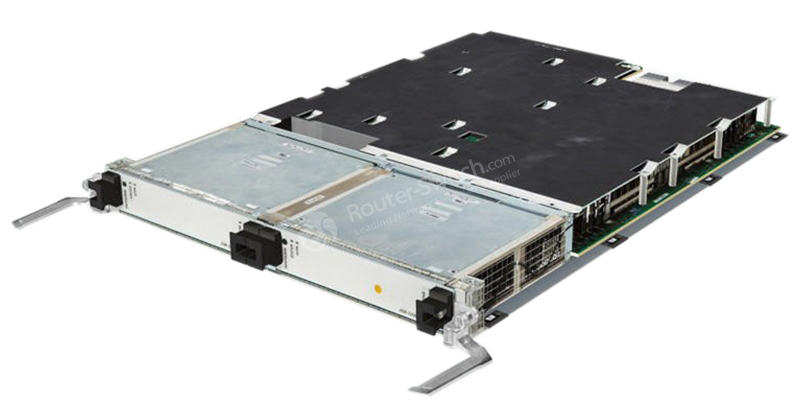

A9K-ISM-100, Módulo Cisco ASR 9000, Rendimiento de 40G/AVSM ISM/Hot-Swappable

A9K-ISM-100 Especificaciones

Tipo

Módulo Cisco ASR 9000 AVSM ISM 40G

Redundancia

· Ningún punto único de falla

· Redundancia de tejido

· Redundancia de fuente de alimentación

· Redundancia ISM (mediante CDSM)

Especificaciones físicas

Cisco ASR 9000 Series ISM (A9K-ISM-100) ocupa una ranura; se puede insertar en cualquier ranura dentro del chasis:

· Altura: 1,65 pulg. (4,19 cm.)

· Ancho: 15,86 pulg. (40,28 cm.)

· Profundidad: 23,91 pulg. (60,73 cm.)

· Peso: 18,35 libras

Entrada de alimentación

· Alcance mundial AC: 200–240V; 50–60 Hz; 16A nominal

· CC de alcance mundial: –48 V a –60 V; –54V; 50A nominales

Condiciones ambientales

· Temperatura de funcionamiento: 32 a 104 °F (0 a 40 °C)

· Temperatura de almacenamiento: –40 a 167 °F (–40 a 75 °C)

· Humedad relativa: 10 a 90%, sin condensación

· Cumplimiento normativo

El consumo de energía

· Típico: 330W

· Máximo: 450W

Especificaciones ambientales

Temperatura de funcionamiento (nominal)

41 a 104ºF (5 a 40ºC)

Temperatura de funcionamiento
(Corto plazo)

23 a 131ºF (–5 a 55ºC)

A corto plazo se refiere a un período de no más de 96 horas consecutivas y un total de no más de 15 días en 1 año (un total de 360 horas en un año determinado, pero no más de 15 ocurrencias durante ese período de un año).

Humedad de funcionamiento (nominal) (humedad relativa)

10 a 85%

Humedad de funcionamiento
(Corto plazo)

5 a 90%
Nota: No debe exceder los 0,024 kg de agua o aire seco

Temperatura de almacenamiento

–40 a 158 ºF (–40 a 70 ºC)

Almacenamiento (humedad relativa)

5 a 95%
Nota: No debe exceder los 0,024 kg de agua o aire seco.

Altitud de funcionamiento

–60 a 4000 m (hasta 2000 m cumple con los requisitos de IEC/EN/UL/CSA 60950)

Cumplimiento

NEBS

El módulo de servicio integrado de la serie Cisco ASR 9000 está diseñado para cumplir con:

· SR-3580: Niveles de Criterio NEBS (Nivel 3)

· GR-1089-CORE: NEBS EMC y Seguridad

· GR-63-CORE: Protección Física NEBS

Normas ETSI

El módulo de servicio integrado de la serie Cisco ASR 9000 está diseñado para cumplir con:

· EN300 386: Equipos de red de telecomunicaciones (EMC)

· ETSI 300 019 Clase de almacenamiento 1.1

· ETSI 300 019 Transporte Clase 2.3

· ETSI 300 019 Uso Estacionario Clase 3.1

· EN55022: Equipos de Tecnologías de la Información (Emisiones)

· EN55024: Equipos de Tecnologías de la Información (Inmunidad)

· EN50082-1/EN-61000-6-1: Norma genérica de inmunidad

Normas CEM

El módulo de servicio integrado de la serie Cisco ASR 9000 está diseñado para cumplir con:

· FCC Clase A

· CIEM 003 Clase A

· AS/NZS 3548 Clase A

· CISPR 22 (EN55022) Clase A

· VCCI Clase A

· BSMI Clase A

· IEC/EN 61000-3-2: Armónicos de líneas eléctricas

· IEC/EN 61000-3-3: Fluctuaciones de tensión y parpadeo

Inmunidad

El módulo de servicio integrado de la serie Cisco ASR 9000 está diseñado para cumplir con:

· IEC/EN-61000-4-2: Inmunidad a descargas electrostáticas (contacto 8kV, aire 15kV)

· IEC/EN-61000-4-3: Inmunidad Radiada (10V/m)

· IEC/EN-61000-4-4: Inmunidad a transitorios eléctricos rápidos (potencia 2kV, señal 1kV)

· IEC/EN-61000-4-5: Puerto de CA de sobretensión (4kV CM, 2kV DM)

· IEC/EN-61000-4-5: Puertos de Señal (1kV)

· IEC/EN-61000-4-5: Puerto de sobretensión de CC (1kV)

· IEC/EN-61000-4-6: Inmunidad a Perturbaciones Conducidas (10Vrms)

· IEC/EN-61000-4-8: Inmunidad a campos magnéticos de frecuencia de potencia (30A/m)

· IEC/EN-61000-4-11: DIPS de tensión, interrupciones breves y variaciones de tensión

Seguridad

El módulo de servicio integrado de la serie Cisco ASR 9000 está diseñado para cumplir con:

· UL/CSA/IEC/EN 60950-1

· Seguridad láser IEC/EN 60825

· ACA TS001

· Código AS/NZS 60950

· FDA: Código de Regulaciones Federales de Seguridad Láser
