A9K-4T-E

Especificación A9K-4T-E

Número de parte

A9K-4T-E

Descripción del Producto

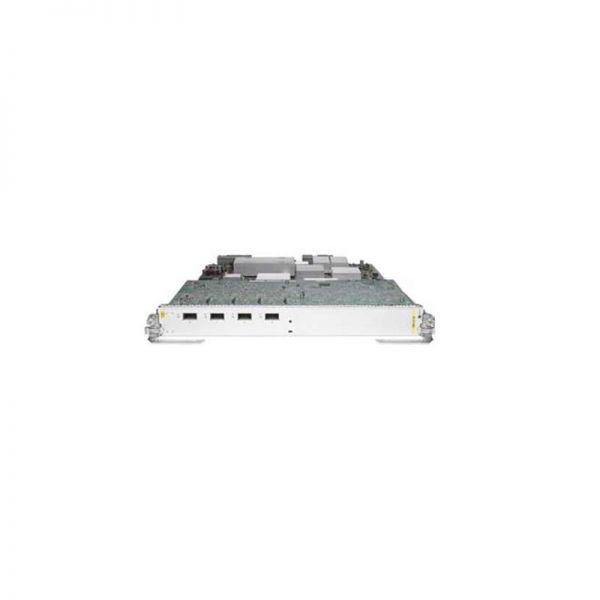

Tarjeta de línea extendida de 10 GE de 4 puertos, requiere XFP

Soporte del software Cisco IOS XR

● Diseño de software modular: el software Cisco IOS XR demuestra el liderazgo en redes de Cisco para ayudar a los clientes a darse cuenta del poder de sus redes e Internet. El software proporciona escalabilidad excepcional del sistema de enrutamiento, alta disponibilidad, aislamiento del servicio y capacidad de administración para cumplir con los requisitos de misión crítica de las redes de próxima generación.

● Protección de la infraestructura del sistema operativo: el software Cisco IOS XR proporciona una arquitectura de micronúcleo que fuerza todas las funciones excepto las más críticas, como la administración de memoria y la distribución de subprocesos, fuera del núcleo. Esta configuración evita que las fallas en las aplicaciones, los sistemas de archivos e incluso los controladores de dispositivos causen una interrupción generalizada del servicio.

● Protección de procesos y subprocesos: Cada proceso, incluso los subprocesos de procesos individuales, ocurre en su propio espacio de memoria protegido, y las comunicaciones entre procesos se logran a través de interfaces de programación de aplicaciones (API) bien definidas, seguras y con control de versión. Esta configuración minimiza significativamente el efecto que cualquier falla de proceso puede tener en otros procesos.

● Reinicio del proceso: las tarjetas de línea ofrecen la capacidad de reiniciar procesos críticos del plano de control tanto de forma manual como automática en respuesta a una falla del proceso, en lugar de reiniciar todo el sistema operativo. Esta característica ayuda a respaldar el objetivo del software Cisco IOS XR de disponibilidad continua del sistema y permite una recuperación rápida de fallas de procesos o protocolos con una interrupción mínima para los clientes o el tráfico.

● Puntos de control de estado: las tarjetas de línea ofrecen la capacidad de mantener una memoria y un estado operativo crítico durante los reinicios del proceso para que las adyacencias de enrutamiento y el estado de señalización se puedan mantener durante un cambio de RSP.

Servicios Ethernet flexibles

● Conexiones virtuales Ethernet (EVC): los servicios Ethernet se admiten mediante EVC individuales para transportar tráfico que pertenece a un tipo de servicio o usuario final específico a través de la red. Los servicios basados en EVC se pueden usar junto con L2VPN basados en MPLS e implementaciones de conmutación Ethernet nativa.

● Clasificación de VLAN flexible: la clasificación de VLAN en EFP incluye VLAN con una sola etiqueta, VLAN con doble etiqueta (QinQ y 802.1ad), rangos de VLAN contiguos y listas de VLAN no contiguas.

● Puente IEEE: las tarjetas de línea admiten puentes nativos basados en mecanismos de encapsulación de VLAN IEEE 802.1Q, IEEE 802.1ad, 802.1ah y QinQ.

● Árbol de expansión múltiple (MST) IEEE 802.1s: MST amplía el Protocolo de árbol de expansión rápido (RSTP) 802.1w a árboles de expansión múltiples, lo que proporciona convergencia rápida y equilibrio de carga.

● Puerta de enlace de acceso MST: la puerta de enlace de acceso MST proporciona un mecanismo resistente y de convergencia rápida para agregar y conectarse a anillos de acceso basados en Ethernet.

Servicios L2VPN

● Servicios de LAN privada virtual (VPLS): estos servicios se incluyen en una clase de VPN que admite la conexión de múltiples sitios en un solo dominio puenteado a través de una red IP/MPLS administrada. VPLS presenta una interfaz Ethernet a los clientes, lo que simplifica el límite de LAN y WAN para los proveedores de servicios y clientes, y admite un aprovisionamiento de servicios rápido y flexible, porque el ancho de banda del servicio no está vinculado a la interfaz física. Todos los servicios en un VPLS parecen estar en la misma LAN, independientemente de la ubicación.

● VPLS jerárquico (HVPLS): HVPLS proporciona un nivel de jerarquía en el borde de la red VPLS para aumentar la escala. Se admiten dos opciones de HVPLS: acceso QinQ y acceso Ethernet sobre MPLS (pseudocable).

● Servicio de conexión privada virtual (VPWS) con Ethernet sobre MPLS (EoMPLS): EoMPLS transporta tramas de Ethernet a través de un núcleo MPLS mediante pseudocables. Los EFP individuales o el tráfico de un puerto completo se pueden transportar a través de la red troncal MPLS mediante pseudocables a una interfaz o subinterfaz de salida.

● Redundancia de pseudocable: la redundancia de pseudocable admite la definición de un pseudocable de respaldo para proteger un pseudocable principal que falla.

● G.8032: G.8032 es una función que brinda protección por debajo de los 50 ms para el tráfico de Ethernet en una topología de anillo. La implementación en la serie Cisco ASR 9000 cumple con la versión 2 del estándar ITU-T.

● Pespunte de pseudoalambre de varios segmentos: el pespunte de pseudoalambre de varios segmentos es un método para interconectar dos pseudoalambres para formar una relación de conexión cruzada.

multidifusión

● Multidifusión IPv4: las tarjetas de línea son compatibles con las versiones 2 y 3 del Protocolo de administración de grupos de Internet (IGMPv2 y v3), Multidifusión específica de fuente de multidifusión independiente de protocolo (PIM-SSM), Modo disperso PIM (PIM-SM), Asignación de PIM SSM, Fuente de multidifusión Protocolo de descubrimiento (MSDP), VPN de multidifusión y punto de encuentro (RP) Anycast.

● IGMP v2 y v3 snooping: este mecanismo de capa 2 realiza un seguimiento eficiente de la membresía de multidifusión en una red L2VPN. Las uniones IGMP individuales se rastrean a nivel de VLAN o de pseudocable y luego los resultados se resumen en un único mensaje de unión ascendente. En las implementaciones de banda ancha residencial, este escenario permite que la red envíe solo los canales que se están viendo a los usuarios intermedios.

OA&M

● Ethernet OA&M (EOAM) (IEEE 802.3ah): la capa de enlace Ethernet OA&M es un componente vital de EOAM que proporciona OA&M de enlace físico para monitorear el estado del enlace y ayudar en el aislamiento de fallas. Junto con 802.1ag, la capa de enlace Ethernet OA&M se puede utilizar para ayudar en la detección rápida de fallas de enlace y la señalización a los nodos finales remotos de una falla local.

● EOAM (IEEE 802.1ag): la administración de fallas de conectividad Ethernet (E-CFM) es un subconjunto de EOAM que proporciona numerosos protocolos y procedimientos que permiten descubrir y verificar la ruta a través de puentes y LAN 802.1.

● EOAM (ITU Y.1731): Y.1731 proporciona dos conjuntos de funciones independientes: gestión de fallas (FM) y supervisión del rendimiento (PM). Fault Management se basa en los tipos de mensajes 802.1ag para permitir la verificación de la red Ethernet y proporcionar un conjunto de herramientas para solucionar cualquier falla encontrada. Performance Monitoring permite a los proveedores de servicios proporcionar acuerdos de nivel de servicio a sus clientes finales midiendo el retraso, la latencia y la pérdida en una red Ethernet.

● Ethernet LMI (E-LMI): la interfaz de administración local de Ethernet (E-LMI) es un protocolo entre el dispositivo del borde del cliente (CE) y el dispositivo del borde del proveedor (PE). Se ejecuta solo en el enlace de interfaz de red de usuario (UNI) de PE a CE y notifica al dispositivo CE sobre el estado de conectividad y los parámetros de configuración de los servicios Ethernet disponibles en el puerto CE.

● MPLS OA&M: las tarjetas de línea admiten ping de ruta conmutada por etiqueta (LSP), trazado de ruta LSP y VCCV.

Enrutamiento de capa 3

● Enrutamiento IPv4: el software Cisco IOS XR es compatible con una amplia variedad de servicios y protocolos de enrutamiento IPv4, incluido el Protocolo de puerta de enlace fronteriza (BGP), Sistema intermedio a sistema intermedio (IS-IS), Open Shortest Path First (OSPF), Información de enrutamiento Protocolo (RIP), estático, multidifusión IPv4, lenguaje de política de enrutamiento (RPL) y funciones de protocolo de enrutador en espera activa (HSRP) y protocolo de redundancia de enrutador virtual (VRRP).

● Enrutamiento IPv6: el software Cisco IOS XR admite servicios IPv6, incluidos OSPFv3, IS-IS, Protocolo de redundancia de enrutador virtual (VRRPv6), retransmisión DHCPv6 y enrutamiento estático.

● Convergencia independiente del prefijo BGP (PIC): BGP PIC brinda la capacidad de converger rutas BGP utilizando la innovación de convergencia rápida que es distintiva del software Cisco IOS XR.

MPLS L3VPN

● MPLS L3VPN: la función IP VPN para MPLS permite que una red de Cisco IOS Software o Cisco IOS XR Software implemente servicios de red troncal VPN IPv4 Layer 3 escalables. Una IP VPN es la base que utilizan las empresas para implementar o administrar servicios de valor agregado, incluidas aplicaciones y comercio de redes de alojamiento de datos, y servicios de telefonía para clientes comerciales.

● Carrier support carrier (CSC): CSC permite que un proveedor de servicios de MPLS VPN conecte sitios geográficamente aislados utilizando otro proveedor de servicios de red troncal y aun así mantenga un espacio de direcciones privado para las VPN de sus clientes. CSC se implementa según lo definido por IETF RFC 4364.

● Descarga selectiva de VRF: esta función brinda la capacidad de descargar de forma selectiva las entradas de la base de información de reenvío (FIB) de VRF a las tarjetas de línea que tienen membresía de VRF para cada VRF. Esto proporciona una mayor escala de FIB a nivel de chasis sin sobrecargar las tarjetas de línea con entradas de FIB innecesarias.

● 6PE y 6VPE: 6PE y 6VPE permiten la introducción de IPv6 desde el perímetro, de manera escalable, sin restricciones de direccionamiento IPv6 y sin poner en peligro una red troncal IPv4 bien controlada. Esto proporciona una solución que tiene un riesgo y un costo operativo mínimos sin efecto en la red troncal IPv4/MPLS existente o en las redes IPv6 de cliente y de borde.

Ingeniería de tráfico MPLS (TE)

● Ingeniería de tráfico MPLS: el software Cisco IOS XR admite protocolos MPLS, como ingeniería de tráfico: redireccionamiento rápido (TE-FRR), protocolo de reserva de recursos (RSVP), protocolo de distribución de etiquetas (LDP) y protocolo de distribución de etiquetas dirigidas (T-LDP) .

● Ruta preferida de ingeniería de tráfico MPLS: las funciones de ruta de túnel preferida le permiten asignar pseudocables a túneles de ingeniería de tráfico específicos. Los circuitos adjuntos están interconectados a interfaces de túnel MPLS TE específicas en lugar de direcciones IP de enrutador de borde de proveedor remoto (accesibles mediante el Protocolo de puerta de enlace interior [IGP] o LDP).

● Ancho de banda automático de ingeniería de tráfico MPLS: el ajuste de ancho de banda automático de MPLS TE proporciona los medios para ajustar automáticamente la asignación de ancho de banda para los túneles de ingeniería de tráfico en función de su carga de tráfico medida.

● Ingeniería de tráfico punto a multipunto (P2MP): la función MPLS P2MP TE le permite reenviar tráfico MPLS desde una fuente a múltiples destinos. P2MP TE proporciona un único punto de control de tráfico y la capacidad de configurar rutas explícitas para optimizar la distribución del tráfico, mientras se beneficia de la extensión de la protección FRR a los sub-LSP de P2MP TE.

Alta disponibilidad

● MPLS TE-FRR: MPLS Traffic Engineering-FRR ofrece conmutación de protección de capa 3 para redes actualmente configuradas con MPLS LSP. MPLS TE-FRR proporciona redireccionamiento temporal alrededor de un enlace, nodo o ruta fallida.

● Detección de reenvío bidireccional (BFD): BFD es un protocolo de detección que está diseñado para proporcionar tiempos de detección de fallas de ruta de reenvío rápido para todos los tipos de medios, encapsulaciones, topologías y protocolos de enrutamiento.

● Paquetes de agregación de enlaces 802.3ad: las tarjetas de línea admiten un paquete de múltiples enlaces para proporcionar mayor resiliencia y la capacidad de equilibrar la carga del tráfico en varios enlaces de miembros.

● Grupo de agregación de enlaces multichasis (MC-LAG): MC-LAG proporciona un paquete 802.3ad basado en estándares para que un dispositivo de conexión alcance un par de enrutadores de servicios de agregación de la serie Cisco ASR 9000 que aparecen como un solo enrutador para el dispositivo de conexión. Los tiempos de restauración rápidos son posibles incluso si hay una falla de enlace o nodo, lo que mejora el entorno operativo para el dispositivo de conexión. MC-LAG puede funcionar con una larga lista de soluciones en los enrutadores de la serie Cisco ASR 9000, como L2VPN y L3VPN comerciales, backhaul de servicios residenciales, agregación móvil y borde de proveedor de servicios.

Manejabilidad

Capacidad de administración del software Cisco IOS XR: esta característica proporciona interfaces de administración estándar de la industria, incluida la interfaz de línea de comandos modular (CLI), el protocolo simple de administración de red (SNMP), el protocolo de descubrimiento de Cisco (CDP), el protocolo de descubrimiento de capa de enlace (LLDP) y XML nativo. interfaces

Smart Call Home (SCH): Esta capacidad de soporte proactivo identifica y reporta problemas antes de que afecten su negocio. Esto permite una solución de problemas de menos tiempo y una experiencia de resolución más rápida para problemas de red.

Cisco Active Network Abstraction (ANA): Cisco ANA es un marco de gestión flexible e independiente del proveedor para un entorno de red multitecnología y multiservicio. Operando entre la red y la capa del sistema de soporte de operaciones (OSS), Cisco ANA agrega elementos de red virtual (VNE) en una red virtual basada en software, al igual que los elementos de red reales crean la red del mundo real. Cisco ANA descubre dinámicamente los componentes de la red y realiza un seguimiento del estado de los elementos de la red casi en tiempo real. Cisco ANA ofrece a los proveedores de servicios:

● Integración simplificada de aplicaciones OSS con información de red

● Una infraestructura común flexible para administrar los recursos de la red

● Procedimientos e interfaces consistentes para todos los elementos de la red

Seguridad

Software Cisco IOS XR: el software Cisco IOS XR proporciona funciones de seguridad de red integrales, incluidas listas de control de acceso (ACL); protección del plano de control; autenticaciones de enrutamiento; autenticación, autorización y contabilidad (AAA) y TACACS+; Protocolo Secure Shell (SSH); SNMPv3; y compatibilidad líder con el lenguaje de políticas de enrutamiento (RPL).

ACL de capa 2: puede usar esta función de seguridad para filtrar paquetes bajo un EVC basado en direcciones MAC.

ACL de capa 3: esta función proporciona coincidencias de ACL mediante atributos de paquetes IPv4.

Seguridad: Se admiten muchas funciones de seguridad críticas:

● Filtrado de 802.1ad Layer 2 Control Protocol (L2CP) y bridge-protocol-data-unit (BPDU)

● Limitación de MAC por EFP o dominio puente

● Bloqueo de control de tormentas de difusión, multidifusión y unidifusión en cualquier interfaz o puerto

● Bloqueo de inundación de unidifusión desconocido (UUFB)

● Indagación del protocolo de configuración dinámica de host (DHCP)

● Reenvío de ruta inversa de unidifusión (URPF)

● Seguridad del plano de control

● Inspección ARP Dinámica (DAI)

● Protección de fuente de IP (IPSG)

Conectividad

Ethernet 802.3 de 10 Mbps, 100 Mbps, 1 Gbps y 10 Gbps

Memoria

4GB DRAM

Opciones

Cada tarjeta de línea está disponible como tarjeta de línea de cola baja, base o extendida.

Dimensiones físicas (alto x ancho x profundidad); peso

14 x 1,72 x 20,5 pulgadas (35,56 x 4,37 x 52,07 cm)

14 a 19 libras (6,35 a 8,62 kg)

Fuerza

Máximo 350W – 630W (dependiendo del tipo de tarjeta); típico 310W – 565W (dependiendo del tipo de tarjeta)

Temperatura de funcionamiento (nominal)

41 a 104ºF (5 a 40ºC)

Temperatura de funcionamiento
(Corto plazo)

23 a 131ºF (–5 a 55ºC)

Humedad de funcionamiento (nominal) (humedad relativa)

10 a 85%

Temperatura de almacenamiento

–40 a 158 ºF (–40 a 70 ºC)

Almacenamiento (humedad relativa)

5 a 95%

Nota: No debe exceder los 0,024 kg de agua por 1 kg de aire seco

Altitud de funcionamiento

–60 a 4000 m (hasta 2000 m cumple con los requisitos de IEC, EN, UL y CSA 60950)

Estándares de construcción de equipos de red (NEBS)

La serie Cisco ASR 9000 está diseñada para satisfacer:

● SR-3580: Niveles de criterios NEBS (Nivel 3)

● GR-1089-CORE: NEBS EMC y seguridad

● GR-63-CORE: Protección Física NEBS

● VZ.TPR.9205: TEEER de Verizon

Normas ETSI

La serie Cisco ASR 9000 está diseñada para cumplir (cualificación en curso):

● EN300 386: Equipos de red de telecomunicaciones (EMC)

● ETSI 300 019 Clase de almacenamiento 1.1

● ETSI 300 019 Transporte Clase 2.3

● ETSI 300 019 Uso estacionario Clase 3.1

● EN55022: Equipos de tecnología de la información (emisiones)

● EN55024: Equipo de tecnología de la información (inmunidad)

● EN50082-1/EN-61000-6-1: Estándar de inmunidad genérico

Normas CEM

La serie Cisco ASR 9000 está diseñada para satisfacer:

● FCC Clase A

● CIEM 003 Clase A

● AS/NZS 3548 Clase A

● CISPR 22 (EN55022) Clase A

● VCCI Clase A

● BSMI Clase A

● IEC/EN 61000-3-2: armónicos de línea eléctrica

● IEC/EN 61000-3-3: Fluctuaciones de voltaje y parpadeo

● EN 50121-4: CEM ferroviaria

Inmunidad

La serie Cisco ASR 9000 está diseñada para satisfacer:

● IEC/EN-61000-4-2: Inmunidad a descargas electrostáticas (contacto de 8 kV, aire de 15 kV)

● IEC/EN-61000-4-3: Inmunidad radiada (10 V/m)

● IEC/EN-61000-4-4: Inmunidad a transitorios eléctricos rápidos (potencia de 2 kV, señal de 1 kV)

● IEC/EN-61000-4-5: puerto de CA de sobretensión (4 kV CM, 2 kV DM)

● IEC/EN-61000-4-5: Puertos de señal (1kV)

● IEC/EN-61000-4-5: puerto de CC de sobretensión (1 kV)

● IEC/EN-61000-4-6: Inmunidad a perturbaciones conducidas (10Vrms)

● IEC/EN-61000-4-8: Inmunidad a campos magnéticos de frecuencia de alimentación (30 A/m)

● IEC/EN-61000-4-11: DIPS de voltaje, interrupciones breves y variaciones de voltaje

● EN 50121-4: CEM ferroviaria

Seguridad

La serie Cisco ASR 9000 está diseñada para satisfacer:

● UL/CSA/IEC/EN 60950-1

● Seguridad láser IEC/EN 60825

● ACA TS001

● AS/NZS 60950

● FDA: Código de Regulaciones Federales de Seguridad Láser
