SPA-8XOC3-POS

SPA-8XOC 3 -POS仕様

説明

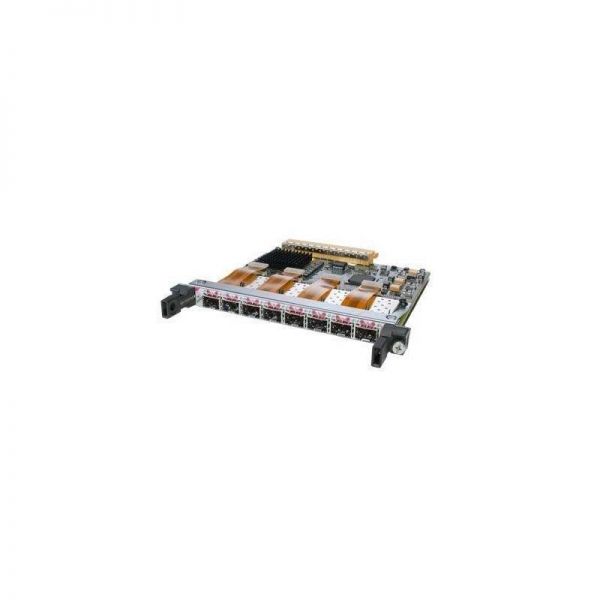

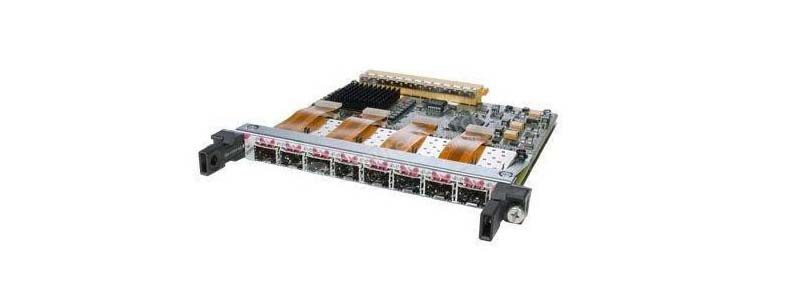

Cisco ASR 9000 アダプタSPA-8XOC3-POS8 ポート OC-3/STM-1 POS 共有ポート アダプタ

商品名

Cisco 8 ポート OC-3c/STM-1 POS SPA

製品の互換性

• Cisco 12000 シリーズ ルータ

• Cisco XR 12000 シリーズ ルータ

• Cisco ASR 1000 シリーズ ルータ

• Cisco ASR 9000 シリーズ ルータ

SPAあたりのポート密度

8ポート

物理インターフェース

• OC-3c/STM-1 SFP 光モジュール • 視覚的なステータス インジケータ (LED):

• SPAステータスLED

• ポートごとの LED

• キャリアとアラーム

• アクティブおよびループバック

プロトコル

• ハイレベル データ リンク コントロール (HDLC) のようなフレーミングの RFC 1662 PPP

• RFC 2615 SONET/SDH 上のポイントツーポイント プロトコル (PPP)

• RFC 2427、フレームリレーを介したマルチプロトコル相互接続

• IPv4/IPv6

特徴と機能

同期

• ローカル (内部) またはループ時間指定 (ネットワークから回復)

• ポインターアクティビティの監視

ローカル (診断) および回線 (ネットワーク) ループバック

ペイロードマッピング

• 1 + X^43 自己同期スクランブラーを備えた POS

SONET/SDH 準拠

• Telcordia (Bellcore) GR-253-CORE (該当する場合)

• ANSI T1.105、T1.231

• ITU-T G.707、G.957、G.825 (該当する場合)

サポートされている SONET/SDH アラームおよび信号イベント

• 信号障害ビット誤り率 (SF-ber)

• 信号劣化ビット誤り率 (SD-ber)

• 信号ラベルのペイロード構造 (C2)

・パストレースバイト（J1）

• セクション

• 信号損失 (LoS)

• フレーム損失 (LoF)

• B1 のエラー数

• B1 のしきい値超過アラーム (TCA)

• ライン

・ラインアラーム表示信号（LAIS）

• 回線リモート障害表示 (LRDI)

• 回線リモートエラー表示（LREI）

• B2 のエラー数

• B2 の TCA

• 道

・パスアラーム表示信号（PAIS）

• パスリモート障害表示 (PRDI)

• パスリモートエラー表示（PREI）

• B3 のエラー数

• B3 の TCA

• ポインタの喪失 (LoP)

• ポジティブスタッフィングイベント (PSE)

• ネガティブスタッフィングイベント (NSE)

・パス未装備指示信号（PUNEQ）

• パスペイロード不一致指示信号 (PPLM)

ネットワーク管理

• RFC 2558 MIB (SONET/SDH)

• 簡易ネットワーク管理プロトコル (SNMP)

信頼性と可用性

• 活性挿抜（OIR）

• 現場交換可能なSFP光モジュール

• 1+1 SONET 自動保護スイッチング (APS) および SDH リニア マルチプレクサ セクション保護 (MSP) プロトコル

• シングル SPA ソフトウェア リセット

物理仕様

• 重量: 0.75 ポンド (0.34 kg)

• 高さ: 0.8 インチ (2.03 cm) (シングル高さ)

• 幅: 6.75 インチ (17.15 cm)

• 奥行き: 7.28 インチ (18.49 cm)

力

• 8 ポート OC-3c/STM-1 = 8.0W (光学部品なし)

環境仕様

• 動作温度: 5 ～ 40°C (41 ～ 104°F)

• 保管温度: -40 ～ 70°C (-38 ～ 150°F)

• 動作湿度: 相対湿度 5 ～ 85%

• 保管湿度: 相対湿度 5 ～ 95%

コンプライアンスと政府機関の承認

安全性

• UL 60950

• CSA 22.2-No.60950

• EN60950

• IEC 60950 CB スキーム

• ACA TS001

• AS/NZS 3260

• EN60825/IEC60825 レーザー安全性 (SR、IR-クラス 1) (VSR-クラス 1M)1

• 21CFR1040 - FDA 連邦規則集 (米国) レーザーの安全性 (SR、IR-クラス 1) (VSR-クラス 1M)1

EMC

• FCC パート 15 (CFR 47)

• ICES 003

• EN55022

• CISPR 22

• AS/NZS CISPR22

•VCCI

• EN55024

• EN50082-1

• EN61000-6-1

• EN61000-3-2

• EN61000-3-3

ネットワーク機器構築システム (NEBS)

この製品は、次の要件を満たすように設計されています（公的認定が進行中の場合があります）。

• SR-3580-NEBS: 基準レベル (レベル 3 準拠)

• GR-63-Core-NEBS: 物理的保護

• GR-1089-Core-NEBS: EMC と安全性

ETSI

• EN300 386/EN300 386-2 クラス B

• ETS 300 019 ストレージ クラス 1.1

• ETS 300 019 輸送クラス 2.3

• ETS 300 019 定置使用クラス 3.1
