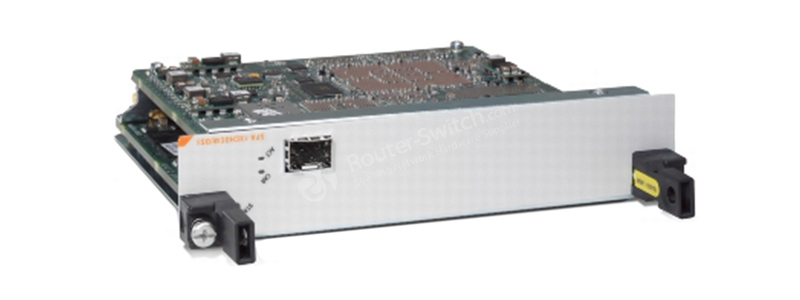

SPA-1XCHOC48/DS3

SPA-1XCHOC48/DS3の仕様

タイプ

SPA-1XCHOC48/DS3 Cisco ASR 9000 シリーズおよび XR 12000 共有ポート アダプタ

製品の互換性

Cisco XR 12000 シリーズ ルータ

Cisco ASR 9000 シリーズ ルータ

SPAあたりのポート密度

1 ポート チャネライズド OC-48/STM-16

物理インターフェイス (チャネル化された OC-48)

OC-48c/STM-16 Small Form-Factor Pluggable (SFP) 光モジュール (表 2 の光パラメータを参照)

視覚的なステータス インジケーター (LED):

• SPAステータスLED

• ポートごとの LED

• キャリアとアラーム

• アクティブおよびループバック

プロトコル

• IETF RFC 1490、フレームリレーのカプセル化

• RFC 1662、ハイレベル データ リンク コントロール (HDLC) のようなフレーミングにおけるポイントツーポイント プロトコル (PPP)

• Cisco HDLC

• PPP、HDLC、およびフレームリレー ユーザー ネットワーク インターフェイス (UNI) のカプセル化

特徴と機能

DS3

• DS-3 レート (44.736 MHz) での全二重および半二重接続

• 主要なデータ サービス ユニット (DSU) ベンダーのスクランブルとサブレートのサポート

• DS-3 モードでの C ビットまたは M23 フレーミング

• E3 モードの G.751 または G.832

• 16 ビットおよび 32 ビットの巡回冗長検査 (CRC) のサポート (16 ビットのデフォルト)

• エラー統計と障害数の 24 時間履歴が維持されます。

• DS-3 アラームおよびイベント検出 (1 秒に 1 回のポーリング)

・警報表示信号（AIS）

• フレーム外 (OOF)

• 遠端受信障害 (FERF)

SONET エラー、アラーム、パフォーマンス監視

同期

• ローカル (内部) またはループ時間指定 (ネットワークから回復)

• ポインターアクティビティの監視

ローカル (診断) および回線 (ネットワーク) ループバック

ペイロードマッピング

• 1 + X^43 自己同期スクランブラーを備えた POS

SONET/SDH 準拠

• Telcordia (Bellcore) GR-253-CORE (該当する場合)

• ANSI T1.105、T1.231

• ITU-T G.707、G.957、G.825 (該当する場合)

サポートされている SONET/SDH アラームおよび信号イベント

• 信号障害ビット誤り率 (SF-ber)

• 信号劣化ビット誤り率 (SD-ber)

• 信号ラベルのペイロード構造 (C2)

・パストレースバイト（J1）

• セクション

• 信号損失 (LoS)

• フレーム損失 (LoF)

• B1 のエラー数

• B1 のしきい値超過アラーム (TCA)

• ライン

・ラインアラーム表示信号（LAIS）

• 回線リモート障害表示 (LRDI)

• 回線リモートエラー表示（LREI）

• B2 のエラー数

• B2 の TCA

• 道

・パスアラーム表示信号（PAIS）

• パスリモート障害表示 (PRDI)

• パスリモートエラー表示（PREI）

• B3 のエラー数

• B3 の TCA

• ポインタの喪失 (LoP)

• ポジティブスタッフィングイベント (PSE)

ネガティブスタッフィングイベント (NSE)

パス未装備指示信号（PUNEQ）

パスペイロード不一致指示信号 (PPLM)

ネットワーク管理

• SONET-MIB (RFC 3592)

• SONET/SDH-MIB (RFC 2558)

• Cisco-SONET-MIB

• DS-3/E3-MIB (RFC 3896)

• 簡易ネットワーク管理プロトコル (SNMP)

信頼性と可用性

• 活性挿抜（OIR）

• 現場交換可能なSFP光モジュール

• 1+1 SONET 自動保護スイッチング (APS) および SDH リニア マルチプレクサ セクション保護 (MSP) プロトコル

• シングル SPA ソフトウェア リセット

物理仕様

• 重量: 1.27 ポンド (0.57 kg)

• 高さ: 1.56 インチ (3.96 cm) (ダブルハイト)

• 幅: 6.75 インチ (17.15 cm)

• 奥行き: 7.28 インチ (18.49 cm)

力

• 1 ポート チャネライズド OC-48/STM-16 = 44W (光学部品付き)

環境仕様

• 動作温度: 5 ～ 40°C (41 ～ 104°F)

• 保管温度: -40 ～ 70°C (-38 ～ 150°F)

• 動作湿度: 相対湿度 5 ～ 85%

• 保管湿度: 相対湿度 5 ～ 95%

コンプライアンスと政府機関の承認

安全性

• UL/CSA 60950-1

• IEC/EN 60950-1

• AS/NZS 60950.1

• EN60825/IEC60825 レーザーの安全性

• 21CFR1040 - FDA 連邦規則集 (米国) レーザーの安全性

EMC

• FCC パート 15 (CFR 47)

• ICES 003

• CISPR 22

• AS/NZS CISPR22

•VCCI

• EN55022

• EN55024

• EN300 386

• EN50082-1

• EN61000-6-1

ネットワーク機器構築基準 (NEBS)

この製品は、次の要件を満たすように設計されています（公的認定が進行中の場合があります）。

• SR-3580 - NEBS: 基準レベル (レベル 3 準拠)

• GR-63-CORE - NEBS: 物理的保護

• GR-1089-CORE - NEBS: EMC と安全性
