ASR-9010-DC

ASR-9010-DCの仕様

説明

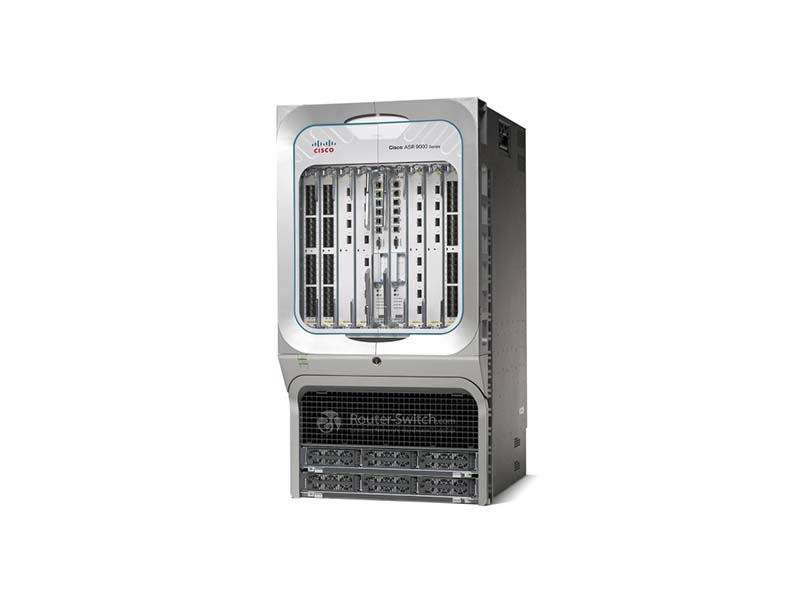

Cisco ASR 9010 シャーシ、ASR-9010-DC、ASR-9010 DC シャーシ

Cisco ASR 9010 の仕様

物理仕様

高さ: 36.75 インチ (933.45 mm) (21 RU)

幅: 17.38 インチ (441.45 mm)

深さ：

● ドア付き: 29.03 インチ (737.4 mm)

● ドアなし: 28.24 インチ (717.3 mm)

重さ：

● 155.6 ポンド (70.73 kg) (PEM を搭載したシャーシ)

231.6 ポンド（105.27 kg）（フル装備時、ラインカードと電源モジュールを除く） – RSP、2 つの v2 ファン トレイ、PEM

スロットの方向

垂直

Cisco ASR 9000 シリーズ RSP

2 つのスロットに統合されたファブリックを備えたデュアル冗長 RSP

Cisco ASR 9000 シリーズ ラインカード

8 つのラインカード スロット

「コモンズ」コンポーネント

2 RSP

2 つのファン トレイ

2 PEM (DC または AC)

ファンフィルター1個

信頼性と可用性

ファブリックの冗長性

ファンの冗長性

フィードの冗長性

電源の冗長性

RSP の冗長性

ソフトウェアの冗長性

ラックマウント

19インチデフォルト

21インチと23インチ。アダプターが利用可能

注: 最小 17.75 インチ。適切に動作するにはポスト間の開口部が必要です

キャビネットの取り付け

はい

注: 密閉キャビネットではドアの使用はお勧めできません

壁取り付け

いいえ

気流

前から後ろへ

パフォーマンス

ファブリック

RSP ごとに 1 つ:

● デュアル RSP 冗長構成のアクティブ/アクティブ ノンブロッキング動作モード

● デュアル RSP 冗長構成による完全冗長化

● 組み込みのサービス インテリジェンスとトラフィック優先順位付け機能

熱の

2 つのファン トレイ:

● トレイあたり 12 個の高効率ファン

● 最適な熱パフォーマンスを実現する可変速ファン

● 単一障害点がない

モジュール性

将来の拡張性を実現する従量課金制の電力は、AC および DC で利用可能です。

複数の電源モジュールタイプ:

● 6 kW および 3 kW AC 電源モジュール

● 4.4 kW および 2.1 kW DC 電源モジュール

注: AC モジュールと DC モジュールの混合はサポートされていません

冗長性

● AC: N+N 冗長性

● DC: N+1 冗長性

● 電源モジュールの冗長化

● A/B フィードの冗長性

● PEM の冗長性

パワーゾーン

電源ゾーンの制限なし

完全に負荷分散された電力インフラストラクチャ

電源入力

世界中の AC (200 ～ 240V、50 ～ 60 Hz、最大 16A)

世界中の DC (-40 ～ -72V、公称 50A、最大 60A)

パワーモジュールのエアフロー

前から後ろへ

環境仕様

動作温度(公称)

5～40℃（41～104°F）

動作温度（短期）

ASR 9006: 23 ～ 131°F (-5 ～ 55°C)

ASR 9010: 23 ～ 122°F (-5 ～ 50°C)

動作湿度 (公称) (相対湿度)

5～90%

保管温度

-40 ～ 158 °F (-40 ～ 70 °C)

保管 (相対湿度)

5～93%

動作高度

-60 ～ 4000m (最大 2000m は IEC/EN/UL/CSA 60950 要件に準拠)

企業コンプライアンス

ネットワーク機器構築基準 (NEBS)

Cisco ASR 9010 ルータは、次の条件を満たすように設計されています。

● SR-3580: NEBS 基準レベル (レベル 3)

● GR-1089-CORE: NEBS EMC と安全性

● GR-63-CORE: NEBS 物理的保護

● VZ.TPR.9205: ベライゾン TEEER

ETSI規格

Cisco ASR 9010 ルータは、次の条件を満たすように設計されています。

● EN300 386: 電気通信ネットワーク機器 (EMC)

● ETSI 300 019 ストレージ クラス 1.1

● ETSI 300 019 輸送クラス 2.3

● ETSI 300 019 定置用途クラス 3.1

EMC規格の放射

Cisco ASR 9010 ルータは、次の条件を満たすように設計されています。

●FCCクラス47CFR15A

●ICES 003 クラスA

● AS/NZS CISRP22 クラス A

●CISPR 22(EN55022)クラスA

●VCCIクラスA

●BSMIクラスA

● IEC/EN 61000-3-12: 電力線高調波

● IEC/EN 61000-3-11: 電圧変動とフリッカー

● EN55022: 情報技術機器 (エミッション)

● EN 50121-4: 鉄道 EMC

EMC規格の耐性

Cisco ASR 9010 ルータは、次の条件を満たすように設計されています。

●IEC/EN-61000-4-2:静電気放電耐性(接触8kV、空中15kV)

●IEC/EN-61000-4-3:放射イミュニティ(10V/m)

● IEC/EN-61000-4-4: 電気的高速過渡耐性 (2kV 電源、1kV 信号)

● IEC/EN-61000-4-5: サージ AC ポート (4kV CM、2kV DM)

● IEC/EN-61000-4-5: 信号サージポート (1kV)

● IEC/EN-61000-4-5: サージ DC ポート (1kV CM、1kV DM)

● IEC/EN-61000-4-6: 伝導障害に対する耐性 (10Vrms)

●IEC/EN-61000-4-8:電源周波数磁界イミュニティ(30A/m)

● IEC/EN-61000-4-11: 電圧 DIPS、短時間停電、および電圧変動

● EN55024: 情報技術機器 (イミュニティ)

●EN50082-1/EN-61000-6-1:汎用イミュニティ規格

● EN 50121-4: 鉄道 EMC

安全性

Cisco ASR 9010 ルータは、次の条件を満たすように設計されています。

●UL/CSA/IEC/EN 60950-1

● IEC/EN 60825 レーザーの安全性

●ACA TS001

● AS/NZS 60950

● FDA 連邦規則規定 レーザーの安全性
