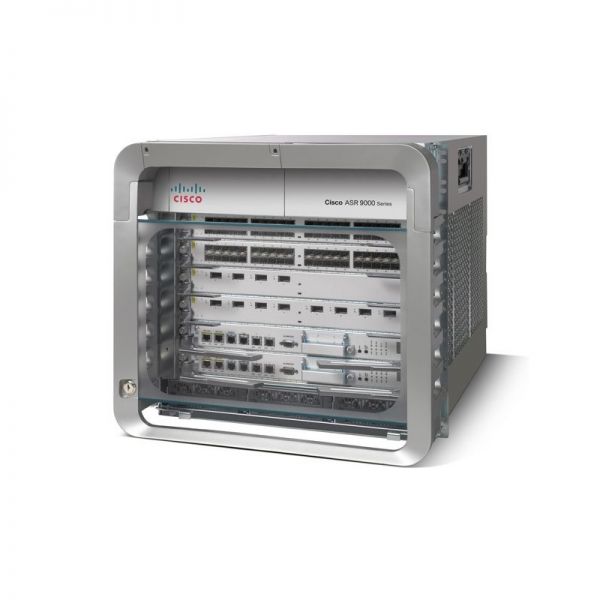

Cisco ASR 9006 シャーシ、ASR-9006-DC、ASR-9006 DC シャーシ

Cisco ASR 9006 の仕様

物理仕様

高さ: 17.50 インチ (444.5 mm) (10 RU)

幅: 17.38 インチ (441.45 mm)

深さ：

· ドア付き: 29.05 インチ (737.9 mm)

· ドアなし: 29.05 インチ (737.9 mm)

重さ：

· 89.55 ポンド (40.7 kg) (PEM を搭載したシャーシ)

150 ポンド（65.91 kg）（フル装備、ラインカードと電源モジュールを除く） – RSP、2 つの v2 FAN トレイ、PEM

スロットの方向

水平

Cisco ASR 9000 シリーズ RSP

2 つのスロットに統合されたファブリックを備えたデュアル冗長 RSP

Cisco ASR 9000 シリーズ ラインカード

4 つのラインカード スロット

「コモンズ」コンポーネント

2 RSP

2 つのファン トレイ

1 PEM (DC または AC)

ファンフィルター1個

信頼性と可用性

ファブリックの冗長性

ファンの冗長性

フィードの冗長性

電源の冗長性

RSP の冗長性

ソフトウェアの冗長性

ラックマウント

19インチデフォルト

21インチと23インチ。アダプターが利用可能

注: 最小 17.75 インチ。適切に動作するにはポスト間の開口部が必要です

キャビネットの取り付け

はい

注: 密閉キャビネットではドアの使用はお勧めできません

壁取り付け

いいえ

気流

右から後ろ、バッフル付きの前から後ろ

パフォーマンス

ファブリック

RSP ごとに 1 つ:

· デュアル RSP 冗長構成のアクティブ/アクティブ ノンブロッキング動作モード

· デュアル RSP 冗長構成で完全冗長

· 組み込みのサービスインテリジェンスとトラフィック優先順位付け機能

熱の

2 つのファン トレイ:

· トレイごとに 6 個の高効率ファン

· 最適な熱性能を実現する可変速ファン

· 単一障害点がない

力

モジュール性

将来の拡張性を実現する従量課金制の電力は、AC および DC で利用可能です。

複数の電源モジュールタイプ:

・3kW ACパワーモジュール

・2.1kW DCパワーモジュール

注: AC モジュールと DC モジュールの混合はサポートされていません

冗長性

· AC: N+N 冗長性

· DC: N+1 冗長性

· 電源モジュールの冗長化

· A/B フィードの冗長性

パワーゾーン

電源ゾーンの制限なし

完全に負荷分散された電力インフラストラクチャ

電源入力

世界中の AC (200 ～ 240V、50 ～ 60 Hz、最大 16A)

世界中の DC (-40 ～ -72V、公称 50A、最大 60A)

パワーモジュールのエアフロー

前から後ろへ

動作温度(公称)

5～40℃（41～104°F）

動作温度（短期）

ASR 9006: 23 ～ 131°F (-5 ～ 55°C)

ASR 9010: 23 ～ 122°F (-5 ～ 50°C)

動作湿度 (公称) (相対湿度)

5～90%

保管温度

-40 ～ 158 °F (-40 ～ 70 °C)

保管 (相対湿度)

5～93%

動作高度

-60 ～ 4000m (最大 2000m は IEC/EN/UL/CSA 60950 要件に準拠)

ネットワーク機器構築基準 (NEBS)

Cisco ASR 9006 は、次の条件を満たすように設計されています。

· SR-3580: NEBS 基準レベル (レベル 3)

· GR-1089-CORE: NEBS EMC と安全性

· GR-63-CORE: NEBS 物理的保護

· VZ.TPR.9205: ベライゾン TEEER

ETSI規格

Cisco ASR 9006 は、次の条件を満たすように設計されています。

· EN300 386: 電気通信ネットワーク機器 (EMC)

· ETSI 300 019 ストレージ クラス 1.1

· ETSI 300 019 輸送クラス 2.3

· ETSI 300 019 定置使用クラス 3.1

EMC規格の放射

Cisco ASR 9006 は、次の条件を満たすように設計されています。

・FCCクラス47CFR15A

・ICES 003 クラスA

・AS/NZS CISRP22 クラス A

・CISPR 22 (EN55022) クラス A

・VCCIクラスA

・BSMIクラスA

· IEC/EN 61000-3-12: 電力線高調波

· IEC/EN 61000-3-11: 電圧変動とフリッカー

· EN55022: 情報技術機器 (排出)

· EN 50121-4: 鉄道 EMC

EMC規格の耐性

Cisco ASR 9006 は、次の条件を満たすように設計されています。

· IEC/EN-61000-4-2: 静電気放電耐性 (8kV 接触、15kV 空中)

・IEC/EN-61000-4-3: 放射イミュニティ (10V/m)

· IEC/EN-61000-4-4: 電気的高速過渡耐性 (2kV 電源、1kV 信号)

・IEC/EN-61000-4-5: サージACポート(4kV CM、2kV DM)

· IEC/EN-61000-4-5: 信号サージポート (1kV)

・IEC/EN-61000-4-5: サージDCポート(1kV CM、1kV DM)

· IEC/EN-61000-4-6: 伝導障害に対する耐性 (10Vrms)

· IEC/EN-61000-4-8: 電源周波数磁界イミュニティ (30A/m)

· IEC/EN-61000-4-11: 電圧 DIPS、短時間停電、および電圧変動

· EN55024: 情報技術機器 (イミュニティ)

· EN50082-1/EN-61000-6-1: 一般的なイミュニティ規格

· EN 50121-4: 鉄道 EMC

安全性

Cisco ASR 9006 は、次の条件を満たすように設計されています。

· UL/CSA/IEC/EN 60950-1

· IEC/EN 60825 レーザーの安全性

・ACA TS001

· AS/NZS 60950

· FDA 連邦規則規定のレーザーの安全性
