WS-C3850-48U-E

Spécification WS-C3850-48U-E

informations sur le modèle :

WS-C3850-48U-E

type de boîtier

Montable en rack - 1U

Ports

48 x 10/100/1000 (UPOE)

Interface de gestion réseau

● Port de gestion Ethernet : connecteurs RJ-45, câblage UTP Cat-5 à 4 paires
● Port de la console de gestion : câble RJ-45 vers DB9 pour les connexions PC

Puissance PoE disponible

800W

Capacité de commutation

176 Gbit/s

Nombre d'empilement maximum

jusqu'à 9 commutateurs avec le même ensemble de fonctionnalités IOS dans la même série

Bande passante de la pile

480 Gbit/s

Performances de transfert

130.95Mpps

Entrées FNF (Flexible NetFlow)

48 000 flux

Nombre maximal d'ID de VLAN

4000

Taille de la table d'adresses MAC

32K

CPU

Processeur multicœur

RAM

4G

Mémoire flash

2G

Sans fil

Nombre d'AP par commutateur/pile

100

Nombre de clients sans fil par commutateur/pile

2000

Nombre total de WLAN par commutateur

64

Bande passante sans fil par commutateur

jusqu'à 40Gbps

Série Aironet AP prise en charge

3600, 3500, 2600, 1600, 1260, 1140, 1040

Extension / Connectivité

Ports de console

USB (type B), Ethernet (RJ-45)

Logement(s) d'extension

1 emplacement de module réseau et 1 emplacement de redondance d'alimentation

Sélection des modules réseau

● C3850-NM-4-1G : 4 modules réseau de liaisons montantes 1G
● C3850-NM-4-10G : 4 modules réseau de liaisons montantes 10G
●C3850-NM-2-10G : module réseau de liaisons montantes 2 x 10G ou 4 x 1G

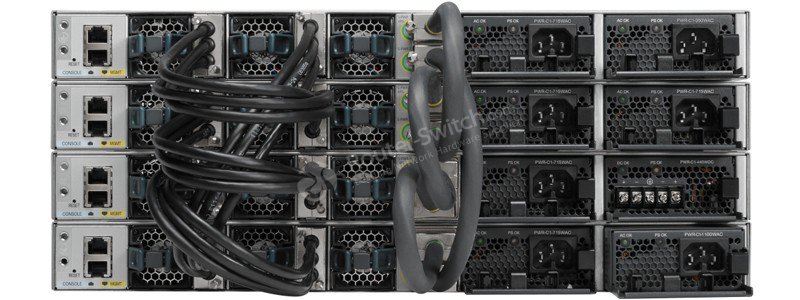

Câble d'empilage

●STACK-T1-50CM Câble d'empilage StackWise d'une longueur de 0,5 m
●STACK-T1-1M Câble d'empilage StackWise d'une longueur de 1,0 m
●STACK-T1-3M Câble d'empilage StackWise d'une longueur de 3,0 m

Câble d'alimentation de pile (recommandé)

●Câble d'alimentation de pile CAB-SPWR-30CM d'une longueur de 30CM
●Câble d'alimentation de pile CAB-SPWR-150CM d'une longueur de 150CM

Source de courant

PWR-C1-715WAC

Dispositif d'alimentation

Alimentation - redondante - module enfichable

Redondance d'alimentation

facultatif

Plage de tension (Auto)

100V-240V

Consommation d'énergie autonome (en watts)

135,96 (maximum)

Divers

Largeur

17,5 pouces (44,5 cm)

Profondeur

17,7 pouces (44,5 cm)

Hauteur

1,75 pouces (4,45 cm)

Lester

17,4 livres (7,9 kg)

Kit de montage en rack

facultatif

MTBF en heures

241 050

Normes conformes

● Protocole Spanning Tree IEEE 802.1D
● Hiérarchisation CoS IEEE 802.1p
● VLAN IEEE 802.1Q
● IEEE 802.1s
● IEEE 802.1w
● IEEE 802.1X
● IEEE 802.1X-Rev
●IEEE 802.11
● IEEE 802.1ab (LLDP)
● IEEE 802.3ad
● IEEE 802.3x duplex intégral sur les ports 10BASE-T, 100BASE-TX et 1000BASE-T

● IEEE 802.3 10BASE-T
● IEEE 802.3u 100BASE-TX
● IEEE 802.3ab 1000BASE-T
● IEEE 802.3z 1000BASE-X
● Normes RMON I et II
● SNMP v1, v2c et v3
●IEEE 802.3af et IEEE 802.3at

Logiciel système / licence

Logiciel système

Services IP IOS

Licence Energy Wise

ENERGY-MGMT, ENERGY-MGT-100-K9

Licences de point d'accès

●L-LIC-CT3850-UPG : SKU de licence de mise à niveau principale pour le contrôleur sans fil Cisco 3850 (livraison électronique)
●L-LIC-CTIOS-1A : 1 licence d'ajout de point d'accès pour contrôleur sans fil basé sur le logiciel Cisco IOS (e-delivery)
●LIC-CT3850-UPG : SKU de licence de mise à niveau principale pour le contrôleur sans fil Cisco 3850 (licence papier)
●LIC-CTIOS-1A : 1 licence d'ajout de point d'accès pour le contrôleur sans fil basé sur le logiciel Cisco IOS (licence papier)

Caractéristiques

●EEM ● Prise en charge RPS ● Contrats de niveau de service (SLA) IP ● Protocoles de routage IP monodiffusion avancés ● Jumbo Frames

● VLAN ● Voix Vlan ● VTPv2 ● CDPv2 ● LLDP ● 802.3ad LACP et PAgP ● PVST/PVST+ ● 802.1W/802.1S

●Port Fast/Uplink Fast ●Dynamic Trunking Protocol (DTP) ● Port CoS Trust and Override ● Trusted Boundary

● Classification ACL ●Ingress Policing ● QoS automatique ● Politiques par VLAN ● Files d'attente 802.1p ● Planification ● Priorité

Mise en file d'attente ● Configurer les files d'attente prioritaires CoS ●Configurer les files d'attente prioritaires CoS ● Configurer les poids de file d'attente ● Configurer

Tampons et seuils ●Cartes de classe et de stratégie ● Modifier le mappage CoS et DSCP ● Chute de queue pondérée ● IGMPv1,v2,v3

et MLDv1, v2 ● Serveur DHCP ● Transparence DSCP ● HSRP, VRRP, BLGP ● RIPv1, v2 EIGRP, PIM OSPF, OSPFv3,EIGRPv6, BGPv4, IS-ISv4 ● VRF-lite ● PIM-SM/DM, PIM mode sparse-dense , SSM ● Netflow flexible

Sécurité réseau avancée

● Sécurité des ports ● Surveillance DHCP ● Inspection ARP dynamique (DAI) ● Protection de la source IP ● Unicast Reverse Path Forwarding (uRPF)
● Prise en charge des données bidirectionnelles sur un SPAN ● Authentification de l'utilisateur
● VLAN privé ● ACL routeur et VLAN ● Identité et sécurité complètes
● Authentification multidomaine ● Notification d'adresse MAC
● Filtrage IGMP ● ACL VLAN de sécurité Cisco
● Protocole Secure Shell (SSH), Kerberos et protocole de gestion de réseau simple version 3 (SNMPv3)
● ACL basées sur les ports ● TrustSec SXP ● IEEE 802.1ae
● Authentification TACACS+ et RADIUS ● Listes de contrôle d'accès des routeurs de sécurité IP standard et étendu Cisco
● Protection de l'unité de données de protocole de pont (BPDU)
● Spanning Tree Root Guard (STRG) ● Sécurité sans fil de bout en bout

Gestion

●BRIDGE-MIB ●CISCO-AUTH-FRAMEWORK-MIB
●CISCO-BGP4-MIB, BGP4-MIB ●CISCO-BRIDGE-EXT-MIB
●CISCO-BULK-FILE-MIB ●CISCO-CABLE-DIAG-MIB
●CISCO-CALLHOME-MIB ●CISCO-CEF-MIB
●CISCO-CIRCUIT-INTERFACE-MIB
●CISCO-ENTITY-VENDORTYPE-OID-MIB
●CISCO-CONTEXT-MAPPING-MIB
●CISCO-DEVICE-LOCATION-MIB ●CISCO-DHCP-SNOOPING-MIB
●CISCO-EIGRP-MIB
●CISCO-EMBEDDED-EVENT-MGR-MIB
●CISCO-ENTITY-FRU-CONTROL-MIB ●CISCO-ENTITY-SENSOR-MIB
●ENTITY-MIB ●CISCO-ERR-DISABLE-MIB
●CISCO-CONFIG-COPY-MIB ●CISCO-FLOW-MONITOR-MIB
●CISCO-FTP-CLIENT-MIB ●CISCO-HSRP-EXT-MIB
●CISCO-HSRP-MIB ●CISCO-IETF-ISIS-MIB
●CISCO-IF-EXTENSION-MIB ●CISCO-IGMP-FILTRE-MIB
●CISCO-CONFIG-MAN-MIB ●CISCO-IP-CBR-METRICS-MIB
●CISCO-IPMROUTE-MIB ●CISCO-IP-STAT-MIB
●CISCO-IP-URPF-MIB ●CISCO-L2L3-INTERFACE-CONFIG-MIB
●CISCO-LAG-MIB ●CISCO-LICENCE-MGMT-MIB
●CISCO-MAC-AUTH-BYPASS-MIB ●CISCO-MAC-NOTIFICATION-MIB
●CISCO-MDI-METRICS-MIB ●CISCO-FLASH-MIB ●CISCO-OSPF-MIB
●CISCO-OSPF-TRAP-MIB ●CISCO-PAE-MIB ●CISCO-PAGP-MIB
●CISCO-PIM-MIB ●CISCO-PING-MIB ●CISCO-PORT-QOS-MIB
●CISCO-PORT-SECURITY-MIB●CISCO-PORT-STORM-CONTROL-MIB
●CISCO-POWER-ETHERNET-EXT-MIB ●CISCO-PRIVÉ-VLAN-MIB
●CISCO-PROCESS-MIB ●CISCO-PRODUCTS-MIB●CISCO-RF-MIB
●CISCO-RTP-METRICS-MIB ●CISCO-RTTMON-MIB
●CISCO-SMART-INSTALL-MIB

●CISCO-SNMP-TARGET-EXT-MIB ●CISCO-STACKMAKER-MIB
●CISCO-MEMORY-POOL-MIB ●CISCO-STP-EXTENSIONS-MIB
●CISCO-SYSLOG-MIB ●CISCO-TCP-MIB ●CISCO-UDLDP-MIB
●CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB ●CISCO-VLAN-MEMBERSHIP-MIB ●CISCO-VTP-MIB ●EtherLike-MIB
●HC-RMON-MIB ●IEEE8021-PAE-MIB ●IEEE8023-LAG-MIB
●IF-MIB ●IGMP-MIB ●IGMP-STD-MIB ●IP-FORWARD-MIB
●IP-MIB ●IPMROUTE-STD-MIB ●LLDP-EXT-MED-MIB
●LLDP-MIB ●NOTIFICATION-LOG-MIB
● OLD-CISCO-MEMORY-MIB ●CISCO-CDP-MIB
●POWER-ETHERNET-MIB ●RMON2-MIB
●RMON-MIB ●SNMP-COMMUNITY-MIB ●SNMP-FRAMEWORK-MIB
●SNMP-MPD-MIB ●SNMP-NOTIFICATION-MIB ●SNMP-PROXY-MIB
●SNMP-TARGET-MIB ●SNMP-USM-MIB ●SNMPv2-MIB
●SNMP-BASE-VUE-ACM-MIB ●TCP-MIB ●UDP-MIB
●CISCO-IMAGE-MIB ●CISCO-STACKWISE-MIB
●AIRESPMACE-WIRELESS-MIB ●CISCO-LWAPP-IDS-MIB
●CISCO-LWAPP-AP-MIB ●CISCO-LWAPP-CCX-RM-MIB
●CISCO-LWAPP-CLIENT-ROAMING-MIB
●CISCO-LWAPP-DOT11-CCX-CLIENT-DIAG-MIB
●CISCO-LWAPP-DOT11-CCX-CLIENT-MIB
●CISCO-LWAPP-DOT11-CLIENT-CCX-REPORTS-MIB
●CISCO-LWAPP-DOT11-CLIENT-MIB ●CISCO-LWAPP-DOT11-MIB
●CISCO-LWAPP-TÉLÉCHARGEMENT-MIB ●CISCO-LWAPP-LINKTEST-MIB
●CISCO-LWAPP-MFP-MIB ●CISCO-LWAPP-MOBILITY-EXT-MIB
●CISCO-LWAPP-QOS-MIB ●CISCO-LWAPP-REAP-MIB
●CISCO-LWAPP-ROGUE-MIB ●CISCO-LWAPP-RRM-MIB
●CISCO-LWAPP-SI-MIB ●CISCO-LWAPP-TSM-MIB
●CISCO-LWAPP-WLAN-MIB ●CISCO-LWAPP-WLAN-SECURITY-MIB

Assistance technique et services

● Service Cisco SMARTnet ● Service Cisco Smart Foundation ● Service Cisco SP Base ● Services d'assistance technique ciblés Cisco

Gammes environnementales

Avec alimentation secteur Environnement de fonctionnement et altitude

Température de fonctionnement jusqu'à 5000 pieds (1500 m)

23ºF à 113ºF (-5ºC à +45ºC)

Température de fonctionnement jusqu'à 10 000 pieds (3 000 m)

23ºF à 104ºF (-5ºC à +40ºC)

Exception à court terme au niveau de la mer avec panne d'un seul ventilateur

23ºF à 113ºF (-5ºC à +45ºC)

Exception à court terme jusqu'à 5000 pieds (1500 m)

23ºF à 122ºF (-5ºC à 50ºC)

Exception à court terme jusqu'à 10 000 pieds (3 000 m)

23ºF à 113ºF (-5ºC à 45ºC)

Avec alimentation CC Environnement de fonctionnement et altitude (NEBS)

Température de fonctionnement jusqu'à 6000 pieds (1800 m)

23ºF à 113ºF (-5ºC à +45ºC)

Température de fonctionnement jusqu'à 10 000 pieds (3 000 m)

23ºF à 104ºF (-5ºC à +40ºC)

Température de fonctionnement jusqu'à 13 000 pieds (4000 m)

23ºF à 95ºF (-5ºC à 35ºC)

Exception à court terme jusqu'à 6 000 pieds (1 800 m)

23ºF à 131ºF (-5ºC à +55ºC)

Exception à court terme jusqu'à 10 000 pieds (3 000 m)

23ºF à 122ºF (-5ºC à +50ºC)

Exception à court terme jusqu'à 13 000 pieds (4 000 m)

23ºF à 113ºF (-5ºC à +45ºC)

Exception à court terme au niveau de la mer avec panne d'un seul ventilateur

23ºF à 113ºF (-5ºC à +45º)

Environnement de stockage

-40ºF à 160ºF (-40ºC à 70ºC)

Altitude de fonctionnement

Jusqu'à 13 000 pieds (jusqu'à 4 000 mètres)

Altitude de stockage

Jusqu'à 15 000 pieds (jusqu'à 4 573 mètres)

Humidité relative de fonctionnement

10 % à 95 % sans condensation

Humidité relative de stockage

10 % à 95 % sans condensation
