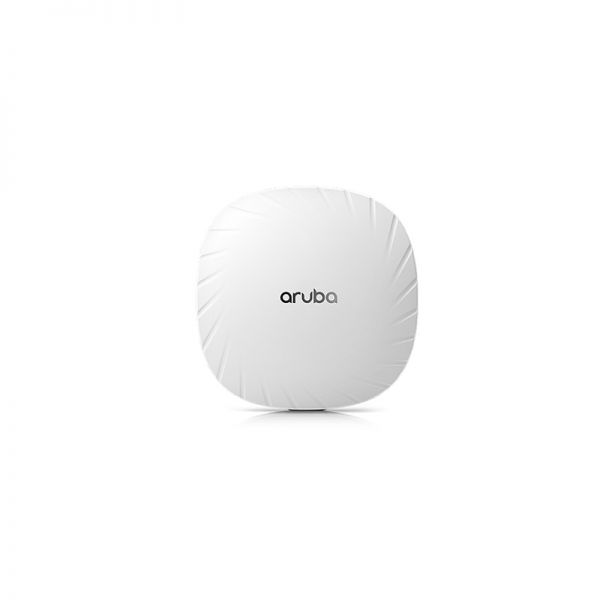

Q9H64A

Spécification Q9H64A

Type de point d'accès

Point d'accès intérieur

IEEE

802.11ax

Type d'antennes

Quatre connecteurs RP-SMA (femelles) pour les antennes double bande externes (A0 à A3, correspondant aux chaînes radio 0 à 3). Perte interne dans le pire des cas entre l'interface radio et les connecteurs d'antenne externe

(en raison du circuit de diplexage) : 1,3 dB en 2,4 GHz et 1,7 dB en 5 GHz.

Bandes de fréquences prises en charge (des restrictions spécifiques à chaque pays s'appliquent)

2.400 à 2.4835GHz

5.150 à 5.250GHz

5.250 à 5.350GHz

5,470 à 5,725 GHz

5,725 à 5,850 GHz

Radio Wifi

Radio 5 GHz :

- Quatre flux spatiaux Single User (SU) MIMO pour un débit de données sans fil allant jusqu'à 4,8 Gbit/s vers des appareils clients individuels 4SS HE160 802.11ax (max)

- MIMO utilisateur unique (SU) à deux flux spatiaux pour un débit de données sans fil allant jusqu'à 1,2 Gbit/s vers des appareils clients individuels 2SS HE80 802.11ax (typique)

- MIMO multi-utilisateurs (MU) à quatre flux spatiaux pour un débit de données sans fil allant jusqu'à 4,8 Gbps vers jusqu'à quatre appareils clients compatibles 1SS ou deux 2SS HE160 802.11ax DL-MU-MIMO simultanément (max)

- MIMO multi-utilisateurs (MU) à quatre flux spatiaux pour un débit de données sans fil allant jusqu'à 2,4 Gbit/s vers jusqu'à quatre appareils clients compatibles 1SS ou deux 2SS HE80 802.11ax DL-MU-MIMO simultanément (typique)

Radio 2,4 GHz :

- MIMO utilisateur unique (SU) à deux flux spatiaux pour un débit de données sans fil allant jusqu'à 574 Mbps vers des appareils clients individuels 2SS HE40 802.11ax ou vers deux appareils clients compatibles 1SS HE40 802.11ax DL-MU-MIMO simultanément (max)

- MIMO utilisateur unique (SU) à deux flux spatiaux pour un débit de données sans fil allant jusqu'à 287 Mbps vers des appareils clients individuels 2SS HE20 802.11ax ou vers deux appareils clients compatibles 1SS HE20 802.11ax DL-MU-MIMO simultanément (typique)

Débits de données pris en charge (Mbps)

- 802.11b : 1, 2, 5.5, 11

- 802.11a/g : 6, 9, 12, 18, 24, 36, 48, 54

- 802.11n (2.4GHz) : 6.5 à 300 (MCS0 à MCS15, HT20 à HT40)

- 802.11n (5GHz) : 6,5 à 600 (MCS0 à MVC31, HT20 à HT40)

- 802.11ac : 6,5 à 3 467 (MCS0 à MCS9, NSS = 1 à 4, VHT20 à VHT160)

- 802.11ax (2.4GHz) : 3.6 à 574 (MCS0 à MCS11, NSS = 1 à 2, HE20 à HE40)

- 802.11ax (5GHz) : 3,6 à 4 803 (MCS0 à MCS11, NSS = 1 à 4, HE20 à HE160)

Interfaces supplémentaires

E0 : port HPE SmartRate (RJ-45, vitesse maximale négociée 2,5 Gbit/s)

- Vitesse de liaison à détection automatique (100/1000/2500BASE-T) et MDI/MDX

- La vitesse de 2,5 Gbps est conforme aux spécifications NBase-T et 802.3bz

- POE-PD : 48 Vdc (nominal) 802.3af/802.3at POE

E1 : Interface réseau Ethernet 10/100/1000BASE-T (RJ-45)

- Vitesse de liaison à détection automatique et MDI/MDX

Prise en charge de l'agrégation de liens (LACP) entre les deux ports réseau pour la redondance et une capacité accrue

Interface d'alimentation CC : 12 Vdc (nominal, +/- 5 %), accepte une fiche circulaire à centre positif de 2,1 mm/5,5 mm d'une longueur de 9,5 mm

Interface hôte USB 2.0 (connecteur de type A)

- Capable de fournir jusqu'à 1A / 5W à un appareil connecté

Radio Bluetooth 5 et Zigbee (802.15.4)

- Bluetooth : jusqu'à 8 dBm de puissance d'émission (classe 1) et -95 dBm de sensibilité de réception

- Zigbee : jusqu'à 8 dBm de puissance d'émission et -97 dBm de sensibilité de réception

- Antenne omnidirectionnelle à polarisation verticale intégrée avec une inclinaison vers le bas d'environ 30 degrés et un gain de crête de 3,5 dBi (AP-515) ou 4,9 dBi (AP-514)

Indicateurs visuels (deux LED multicolores) : pour l'état du système et de la radio

Bouton de réinitialisation : réinitialisation d'usine, contrôle du mode LED (normal/éteint)

Interface de console série (propriétaire, prise physique USB micro-B)

Fente de sécurité Kensington

Consommation électrique maximale (dans le pire des cas)

- Alimentation CC : 16W

- Alimenté par POE (802.3af, IPM activé) : 13,5 W

- Alimenté par POE (802.3at/bt) : 20,8 W

- Tous les chiffres ci-dessus sont sans périphérique USB externe connecté. Lors de la fourniture du budget d'alimentation complet de 5 W à un tel appareil, la consommation d'énergie incrémentielle (dans le pire des cas) pour le point d'accès peut atteindre 5,7 W (alimentation PoE) ou 5,5 W (alimentation CC).

Des conditions de fonctionnement

- Température : 0°C à +50°C / +32°F à +122°F

- Humidité : 5% à 93% sans condensation

- AP est classé plenum pour une utilisation dans les espaces de traitement de l'air

- Environnements ETS 300 019 classe 3.2

Conditions de stockage et de transport

- Température : -40°C à +70°C / -40F à +158°F

- Humidité : 5% à 93% sans condensation

- Environnements ETS 300 019 classes 1.2 et 2.3
