Serveur Huawei RH 1288A V2

Spécifications du serveur Huawei RH 1288A V2

Spécifications techniques

Facteur de forme

Serveur rack 1 U

Processeur

Jusqu'à deux processeurs Intel® Xeon® E5-2600 v2 :

·Nombre de cœurs par processeur : 10 cœurs (2,4 GHz), 8 cœurs (2,6 GHz), 6 cœurs (2,6 GHz) et 4 cœurs (2,5 GHz)

·Nombre de liens QPI : 2

·Vitesse de transmission maximale par lien QPI : 8,0 GT/s

·Vitesse maximale de la mémoire : 1 866 MHz

·Capacité maximale du cache L3 : 25 Mo

Jusqu'à deux processeurs Intel® Xeon® série E5-2600 :

·Nombre de cœurs par processeur : 8 cœurs (2,2 GHz), 6 cœurs (2,5 GHz) et 4 cœurs (2,4 GHz)

·Nombre de liens QPI : 2

·Vitesse de transmission maximale par lien QPI : 8,0 GT/s

·Vitesse maximale de la mémoire : 1 600 MHz

·Capacité maximale du cache L3 : 20 Mo

Jeu de puces

Intel C602

DIMM

·Jusqu'à 8 emplacements DIMM (4 DIMM par processeur) pour l'installation de RDIMM ou de LRDIMM

·8 modules RDIMM de 32 Go pour deux processeurs, avec une capacité de mémoire maximale de 256 Go

·8 modules LRDIMM de 32 Go pour deux processeurs, avec une capacité de mémoire maximale de 256 Go

·Vitesse maximale de la mémoire : 1 866 MHz (E5-2600 v2)

·Mesures de protection des données : ECC, mise en miroir de la mémoire, correction des données d'un seul appareil (SDDC), mémoire de secours et verrouillage

Stockage

·Le RH1288A V2 prend en charge les configurations de disque dur suivantes :

·RH1288A V2-8S : huit disques durs SAS avant de 2,5 pouces (7,2 To), disques durs SATA (8 To) ou SSD (4,8 To)

·RH1288A V2-4L : quatre disques durs SAS avant de 3,5 pouces (4 To) ou disques durs SATA (16 To)

·Les disques durs sont remplaçables à chaud.

·Le serveur prend en charge RAID 0, 1, 10, 1E, 5, 50, 6 et 60. Il protège les données du cache contre les pannes de courant et prend en charge la migration d'état RAID, la mémoire de configuration RAID, l'autodiagnostic et la configuration Web.

·La carte mère peut être configurée avec un adaptateur SAS ou une carte contrôleur SAS RAID (avec un maximum de 1 Go de cache) pour améliorer les performances de stockage du disque dur et assurer la sécurité des données utilisateur.

·La carte contrôleur RAID n'occupe pas d'emplacement PCIe standard, ce qui améliore l'évolutivité du système.

Port réseau

Deux ports GE (Intel I350) sur la carte mère, prenant en charge NC-SI, WOL et PXE

Emplacement PCIe

Le serveur fournit trois logements PCIe : un pour une carte PCIe pleine hauteur pleine longueur, un pour une carte PCIe demi-hauteur demi-longueur et un pour une carte contrôleur RAID non standard.

Une carte d'interface réseau intelligente Huawei PCIe (iNIC), qui améliore la bande passante et le débit d'E/S.

Une carte SSD Huawei, qui améliore considérablement les performances d'E/S pour les services de recherche, de cache et de téléchargement.

GPU NVS315.

Port

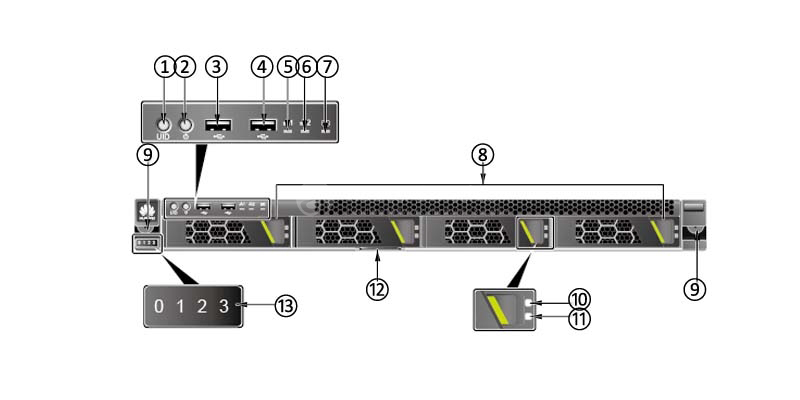

Ports sur le panneau avant :

Deux ports USB 2.0

Un port vidéo DB15 (fourni par le RH1288A V2-8S)

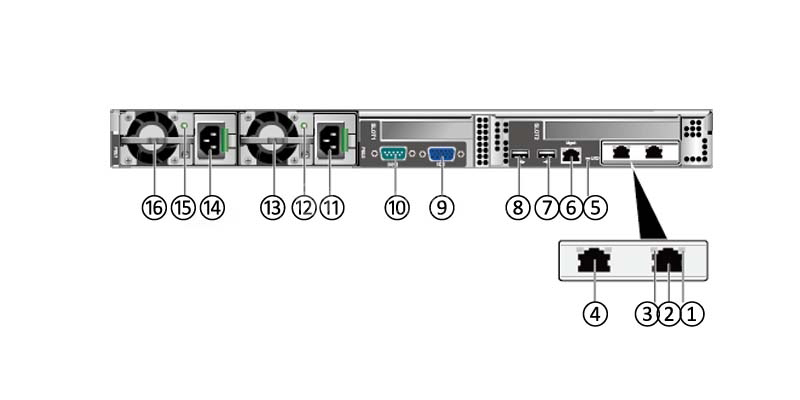

Ports sur le panneau arrière :

Deux ports USB 2.0

Un port vidéo DB15

Un port série DB9

Un port de gestion système RJ45

Un port USB intégré (pour le programme de gestion du système intégré)

Module ventilateur

Cinq modules de ventilation remplaçables à chaud, tolérant la panne d'un seul ventilateur. Chaque module de ventilation se compose de deux ventilateurs contrarotatifs.

bloc d'alimentation

Deux blocs d'alimentation CA de 460 W remplaçables à chaud en mode redondant, prenant en charge une efficacité allant jusqu'à 94 %.

La gestion du système

UEFI

Huawei iBMC : prend en charge l'interface de gestion de plate-forme intelligente (IPMI), série sur LAN (SOL), KVM sur IP et les médias virtuels, et fournit un port réseau de gestion RJ-45 10/100/1000M.

NC-SI

Sécurité

Mot de passe à la mise sous tension

Mot de passe administrateur

GPU

La carte mère intègre la puce d'affichage SM750 et fournit une mémoire d'affichage de 32 Mo. La résolution maximale est de 1920 pixels x 1200 pixels à 60 Hz avec 16 millions de couleurs.

Spécifications physiques

Dimensions (H x L x P)

43,6 mm x 447 mm x 740 mm (1,78 po x 17,05 po x 29,13 po)

Dimensions d'installation

Le RH1288A V2 s'intègre dans un rack commun conforme à la norme IEC 297.

Largeur du rack : 19 po.

Profondeur de la crémaillère : > 1 000 mm (39,37 pouces)

Les exigences d'installation du rail de guidage sont les suivantes :

Rails de guidage en forme de L : s'appliquent uniquement aux racks Huawei.

Rail de guidage réglable : La distance entre les barres de montage avant arrière est de 557 mm à 862 mm.

Puissance nominale

460W

Poids en configuration complète

Poids net:

RH1288A V2-8S : 19,6 kg

RH1288A V2-4L : 20 kg

Matériaux d'emballage : 5,3 kg (11,69 livres)

Tension d'entrée

AC : 100-240 V AC (avec une fréquence d'entrée de 50 Hz ou 60 Hz)

240 V HT CC : 192-288 V CC

NOTE:

La spécification de courant recommandée pour le disjoncteur d'alimentation externe connecté au RH1288A V2 est de 32 A.

Température

Température de fonctionnement : 5°C à 35°C (41°F à 95°F)

Température de stockage : –40 °C à +65 °C (–40 °F à +149 °F)

Taux de changement de température : < 20°C/h (36°F/h)

Température de stockage à long terme : 21 °C à 27 °C (69,8 °F à 80,6 °F)

Altitude

≤ 3000 m (9842,40 pieds) Lorsque l'altitude est supérieure à 900 m (2952,72 pieds), la température de fonctionnement diminue de 1°C (33,8°F) tous les 300 m (984,24 pieds).

Humidité

Humidité de fonctionnement : 8 % HR à 90 % HR (sans condensation)

Humidité de stockage : 5 % HR à 95 % HR (sans condensation)

Taux de changement d'humidité : < 20 % HR/heure

Humidité de stockage à long terme : 30 % HR à 69 % HR (sans condensation)

Bruit acoustique

Les données répertoriées ci-dessous correspondent aux niveaux de puissance acoustique pondérés A déclarés (LWAd) et aux niveaux de pression acoustique pondérés A moyens déclarés pour la position du spectateur (LpAm) lorsque le serveur fonctionne dans un environnement ambiant à 23 °C (73,4 °F). Les émissions sonores sont mesurées conformément à la norme ISO 7999 (ECMA 74) et déclarées conformément à la norme ISO 9296 (ECMA 109).

Inactif:

LWAd : 5,9 Bels

LpAm : 43 dBA

En fonctionnement:

LWAd : 6,7 Bels

LpAm : 50,1 dBA

NOTE:

Les niveaux sonores réels générés pendant le fonctionnement du serveur varient en fonction de la configuration du serveur, de la charge et de la température ambiante.
